KLBUE 3-8

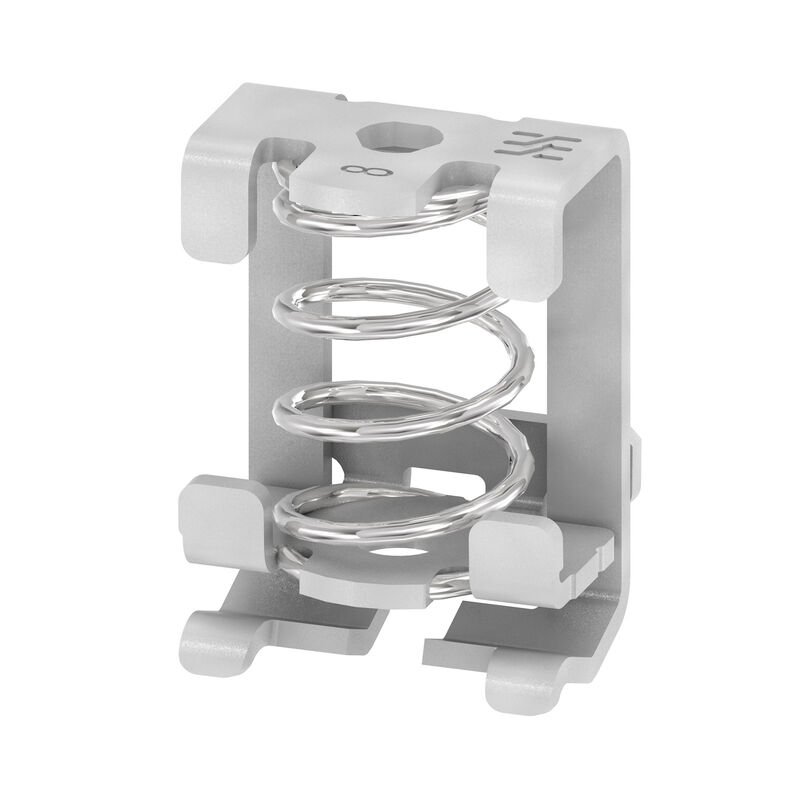

Zdjęcie produktu

KLBUE 3-8

Clamping yoke, Clamping yoke for shield connection, Steel

Nr. produktu 1600480000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 5 Produkty pokrewne 44
Agréments General ordering data Wymiary i masa Temperatures Shoda produktu s prostředím dane tworzywa System specifications dalsze dane techniczne przewody zaciskane (złącze wymiarowane) wymiary Informacje ogólne dane znamionowe Classifications

Agréments

ROHS
Conforme

General ordering data

Wersja
Clamping yoke, Clamping yoke for shield connection, Steel
Nr zam.
1600480000
Typ
KLBUE 3-8
GTIN (EAN)
4008190130589
Ilość
10 szt.

Wymiary i masa

Głębokość
26 mm
Depth (inches)
1,024 inch
Wysokość
18,5 mm
Height (inches)
0,728 inch
Szerokość
14,5 mm
Width (inches)
0,571 inch
Masa netto
9 g

Temperatures

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Ślad węglowy produktu
  • Cradle to gate:
    0.056 kg CO2 eq.

dane tworzywa

Materiał podstawowy
Stal
Barwny
은색
Klasa palności wg UL 94
None

System specifications

Wykonanie
für Schirmanschluss
niezbędna płyta zamykająca
No
Szyna montażowa
Szyna zbiorcza

dalsze dane techniczne

Rodzaj zamocowania
z możliwością zatrzaśnięcia
wersja przetestowana pod kątem eksplozji
Tak
Wskazówka montażowa
Szyna zbiorcza

przewody zaciskane (złącze wymiarowane)

Długość odizolowania
18,5 mm
liczba przyłączeń
1
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
8 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
3 mm²
Rodzaj przyłącza
Złącze sprężynowe
Średnica kabla, maks.
8 mm
Średnica kabla, min.
3 mm

wymiary

Raster w mm (P)
13 mm

Informacje ogólne

Szyna montażowa
Szyna zbiorcza
Wskazówka montażowa
Szyna zbiorcza

dane znamionowe

Przekrój pomiarowy
8 mm²

Classifications

ETIM 8.0
EC002020
ETIM 9.0
EC002020
ETIM 10.0
EC002020
ECLASS 14.0
27-25-01-20
ECLASS 15.0
27-25-01-20
