Propiedades
| Versión | Alimentación de corriente, fuente de alimentación conmutada, 24 V |
| Código | 3025560000 |

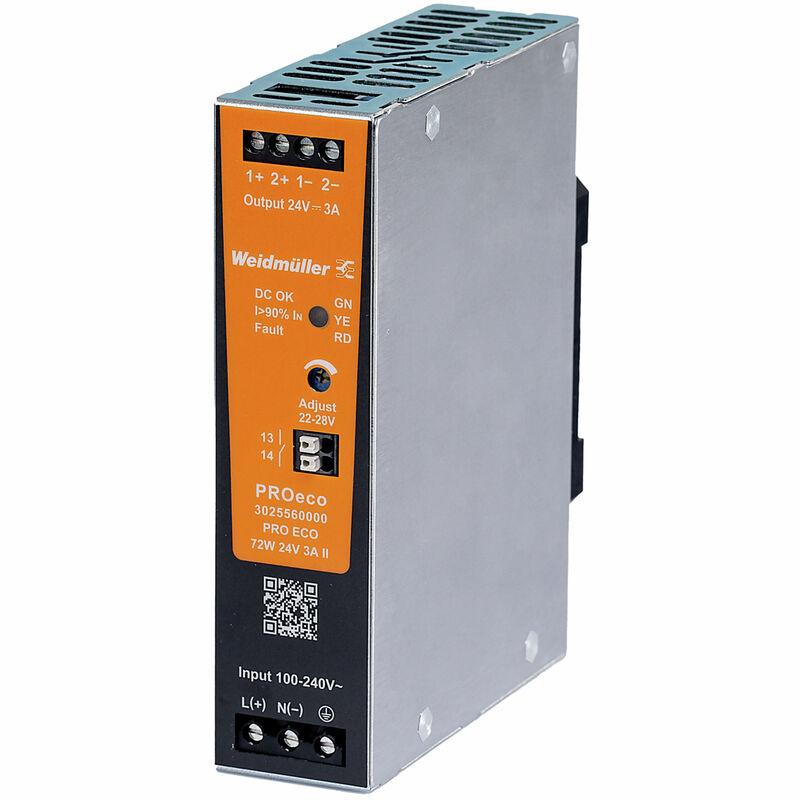

| Tipo | PRO ECO 72W 24V 3A II |
| GTIN (EAN) | 4099986951938 |
| Cantidad | 1 Pieza |
| Profundidad | 100 mm |
| Profundidad (pulgadas) | 3,937 inch |
| Altura | 130 mm |
| Altura (pulgadas) | 5,118 inch |
| Anchura | 32 mm |
| Anchura (pulgadas) | 1,26 inch |
| Peso neto | 440 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -25 °C...70 °C |
| Arranque | ≥ -40 °C |
| Humedad | 5…95 % de humedad relativa, sin condensación |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| Núm. de certificación (cURus) | E255651 |
| Consumo de corriente con respecto a la tensión de entrada |
|
| Fusible de entrada | interno |
| Fusible previo recomendado |
2 A / DI, fusible 6 A, car. B, fusible automático 2...4 A, car. C, fusible automático |
| Gama de tensión de entrada DC | 110...370 V DC (derating at <120 V DC) |
| Potencia admitida nominal | 82,8 VA |
| Protectores de sobretensión, entrada | Varistor |
| Rango de tensión de entrada AC | 85…264 V AC (deriva térmica a 100 V AC) |
| Regulación de la carga (típ.) | 2 % |
| Regulación de línea (típ.) | 1 % |
| Tensión de conexión (típ.) | 40 A |
| Tensión nominal de entrada | 100...240 V AC/120...340 V DC |
| Tiempo de arranque, máx. | 1 s |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Zona de frecuencia AC | 45…65 Hz |
| Carga capacitiva | ilimitado |
| Conmutado paralelo | sí, máx. 3 |
| Corriente de salida continua @ UNominal | 1.875 A @ 70 °C |
| Corriente de salida nominal para Unominal | 3 A a 55 ºC |
| Potencia de salida | 72 W |
| Protección contra tensión inversa | Sí |
| Regulación de la carga (típ.) | 2 % |
| Regulación de línea (típ.) | 1 % |
| Rizado residual máx. | <50 mVPP / ancho de banda 20 MHz |
| Tensión de salida, max. | 28 V |
| Tensión de salida, min. | 22 V |
| Tensión nominal de salida | 24 V DC |
| Tiempo de subida | ≤ 100 ms |
| Tiempo transitorio de caída de red |
|
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Categoría de sobretensión | II |
| Corriente de descarga a tierra, máx. | 3,5 mA |
| Factor de potencia |
|
| Grado de eficiencia |
Typ.: 83,5% @ 120 V AC
Typ.: 87,5% @ 230 V AC |
| Humedad | 5…95 % de humedad relativa, sin condensación |
| MTBF |
|
| Posición de montaje, instrucciones de montaje | Montaje sobre carril TS 35 |
| Protección contra cortocircuito | Sí |
| Protección contra exceso de temperatura | Sí |
| Protección contra tensión inversa de la carga | 30…35 V DC |
| Pérdida de potencia, carga nominal | 12 W |
| Pérdida de potencia, sin carga | 3 W |
| Tipo de protección | IP20 |
| Versión especial de la capota | Metal, resistente a la corrosión |
| Emisión de ruidos de conformidad con la norma EN55032 | Clase B |
| Limitación de corrientes de armónicos de red | Conforme a la norma EN 61000-3-2 |
| Prueba de resistencia a interferencias según |
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS) IEC 61000-6-4 EN 61000-4-4 (encendido) EN 61000-4-5 (sobretensión) EN 61000-4-6 (dirigido) EN61000-4-8 (Fields) EN 61000-4-11 (inmersiones) IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 |
| Resistencia a la vibración según IEC 60068-2-6 | 0.7 g |
| Resistencia al impacto según IEC 60068-2-27 | 30 g en todas las direcciones |
| Categoría de sobretensión | II |
| Clase de protección | I, con conexión de tierra |
| Entrada de tensión de aislamiento / tierra | 3 kV |
| Entrada de tensión de aislamiento / tierra | 0,5 kV |
| Grado de polución | 2 |
| Tensión de aislamiento entrada /salida | 4 kV |
| Equipamiento eléctrico de las máquinas | según EN60204 |
| Equipos electrónicos con componentes electrónicos | según EN50178 / VDE0160 |
| Protección contra corrientes peligrosas | Según VDE 0106-101 |
| Separación segura / protección frente a choques eléctricos | VDE0100-410 / según DIN57100-410 |
| Tensión baja de protección |
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201 |
| Transformadores de seguridad para fuentes de alimentación conmutadas | Conforme a la norma EN 61558-2-16 |
| Longitud de desaislado (entrada) | 6 mm |
| Número de bornes | 3 para L/N/PE |
| Par de apriete, máx. | 0,6 Nm |
| Par de apriete, mín. | 0,5 Nm |
| Punta de destornillador | 0,6 x 3,5 |
| Sección de conexión del conductor AWG/kcmil , max. | 12 AWG |
| Sección de conexión del conductor AWG/kcmil , min. | 26 AWG |
| Sección de conexión del conductor, flexible , max. | 4 mm² |
| Sección de conexión del conductor, flexible , min. | 0,5 mm² |
| Sección del conductor, rígido , máx. | 6 mm² |
| Sección del conductor, rígido , mín. | 0,5 mm² |
| Caña de destornillador | 0,6 x 3,5 |
| Longitud de desaislado (salida) | 6 mm |
| Número de bornes | 4 (++ / --) |
| Par de apriete, máx. | 0,6 Nm |
| Par de apriete, mín. | 0,5 Nm |
| Sección de conexión del conductor AWG/kcmil , max. | 12 AWG |
| Sección de conexión del conductor AWG/kcmil , min. | 26 AWG |
| Sección de conexión del conductor, flexible , max. | 4 mm² |
| Sección de conexión del conductor, flexible , min. | 0,5 mm² |
| Sección del conductor, rígido , máx. | 6 mm² |
| Sección del conductor, rígido , mín. | 0,5 mm² |
| Número de bornes | 2 |
| Sección de conductor, flexible (señal), mín. | 0,2 mm² |
| Sección de conductor, flexible, (señal), máx. | 1,5 mm² |
| Sección de conexión del conductor, AWG/kcmil , máx. | 14 |
| Sección del conductor, AWG/kcmil , mín. | 28 mm² |
| Sección del conductor, rígido , máx. | 1,5 mm² |
| Sección del conductor, rígido , mín. | 0,2 mm² |
| Stripping length (Signal) | 8 mm |
| Carga de contacto (CNA) | max. 30 V DC / 1 A |
| Contacto libre de potencial | Sí |
| LED verde | Tensión de servicio correcta |
| Homologación/certificado/documento de conformidad | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318978) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319045) |
| Documentación del usuario | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_321724) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E255651 |
| N.º de certificado (cULus) | E258476 |
