Propiedades

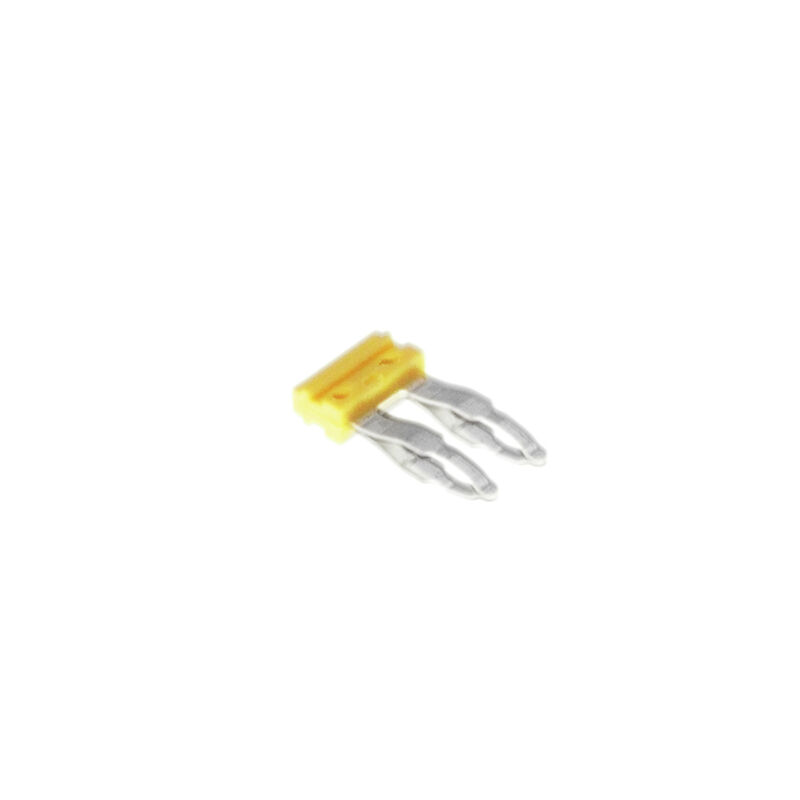

Versión | Accesorios, Conexión transversal, 17.5 A |
Código | 1754210000 |
Tipo | ZQV 1.5N/R3.5/2 GE |
GTIN (EAN) | 4032248027422 |
Cantidad | 50 Pieza |
Profundidad | 12,15 mm |
Profundidad (pulgadas) | 0,478 inch |
Altura | 6,1 mm |
Altura (pulgadas) | 0,24 inch |
Anchura | 2,4 mm |
Anchura (pulgadas) | 0,094 inch |
Peso neto | 0,484 g |
Temperatura de almacenamiento | -25 °C...55 °C |
Temperatura permanete de trabajo, min. | -50 |
Temperatura permanete de trabajo, max. | 120 |
Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Wemid |
Color | amarillo |
Grado inflamabilidad según UL 94 | V-0 |
Versión | para bornes |
Indicación de montaje | Montaje directo |
Tipo de fijación | insertado |
Versión a prueba de explosivos | RAL 7001 |
Corriente nominal bipolar | 17,5 A |
Corriente nominal multipolar | 17,5 A |
Número de bornes puenteados | 2 |
Tipo | Conexión transversal |
Paso en mm (P) | 3,5 mm |
Indicación de montaje | Montaje directo |
Número de polos | 2 |
Intensidad nominal | 17,5 A |
Información de producto | Por motivos de estabilidad y temperatura, solo es posible desconectar el 60 % de los elementos de contacto La utilización de conectores transversales reduce la tensión nominal a 400 VLa tensión se reducirá a 25 V si se utiliza una conexión transversal cortada con bordes de corte con prensa |
Homologación/certificado/documento de conformidad | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63431) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1754210000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1754210000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1754210000&norm=0) |
Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Conformidad |
