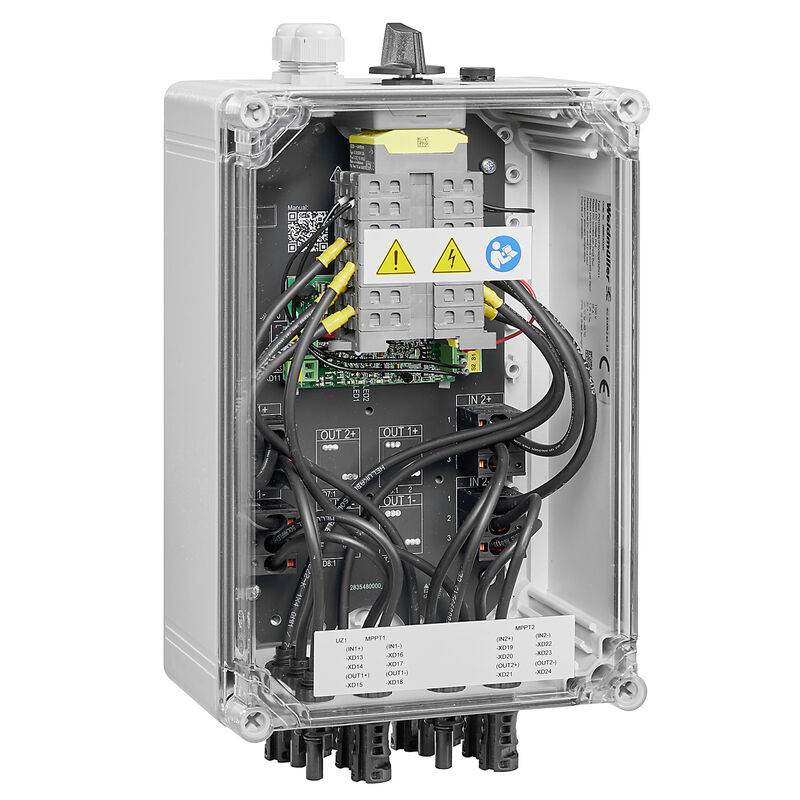

PVN DC 2I 1O 2MPP RD EVO 11

Fotovoltaico, Combinador, Interruptor de bombero, 2 MPP, 2 entradas / 1 salida por MPP, Disyuntor remoto, MC4-Evo 2, 1100 V

N.º de artículo 2888530000

Propiedades

Datos generales para pedido

Versión	Fotovoltaico, Combinador, Interruptor de bombero, 2 MPP, 2 entradas / 1 salida por MPP, Disyuntor remoto, MC4-Evo 2, 1100 V
Código	2888530000
Tipo	PVN DC 2I 1O 2MPP RD EVO 11
GTIN (EAN)	4064675875574
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	135 mm
Profundidad (pulgadas)	5,315 inch
Altura	370 mm
Altura (pulgadas)	14,567 inch
Anchura	200 mm
Anchura (pulgadas)	7,874 inch
Peso neto	2.538 g

Temperaturas

Temperatura ambiente	-20 °C...+50 °C
Humedad	5...95 % (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garantía

Período

5 años

Características eléctricas

Corriente por punto de potencia máximo, máx.	30 A
Resistencia de corriente nominal a corto plazo	Corriente nominal: 37,5 A
Tensión nominal DC	1.100 V

Caja

Cadena de tipo de conexión	Conector macho MC4-Evo 2
Clase de protección	II
Fijación de caja	Mediante pies de montaje
Materiales aislantes	Poliéster reforzado con fibra de vidrio, policarbonato
Resistente a los golpes	IK08 según IEC 62208 IK10 según IEC 62262
Tipo de montaje	Montaje en pared

Datos generales

Lugar de instalación	Área exterior protegida (> 1 km del mar)
Tipo de protección	IP65

Entradas

Cantidad de puntos de máxima potencia (MPP)	2
Entrada de CC + & -	Conexión de conductor: Tipo de conexión: Conector Stäubli MC4-Evo 2 Sección de cable compatible: TÜV 2 Pfg1169/08.07 Sección de conductor, mín.: 2,5 mm² Sección de conductor, máx.: 16 mm²
Número de entradas de cadena por MPP	≤ 2
Número de entradas de conductos	8
Número máx. de entradas de CC	por Punto de Máxima Potencia 2 entradas conectadas en paralelo
Tipo de fusible	ni tapón ni soporte de fusibles
Número de entradas	4

Salidas

Número máx. de salidas de CC	por Punto de Máxima Potencia 1 salida
Salida de CC + & -	Conexión de conductor: Tipo de conexión: Conector Stäubli MC4-Evo 2 Sección de cable compatible: TÜV 2 Pfg1169/08.07 Sección de conductor, mín.: 2,5 mm² Sección de conductor, máx.: 16 mm²

Desconector remoto

Recierre automático tras caída de tensión	Sí
Número de ciclos de operación	10000
Tensión de mando	100 V AC - 250 V AC 50/60Hz
Contacto auxiliar de desconexión remota	Entrada de cable: Número de entradas de cable: 1 Conexión de conductor: Tipo de conexión: Conectores de borne brida-tornillo Flexible, máx. H05(07) V-K: 1,5 mm² con terminal tubular, DIN 46228 pt 1, máx.: 1,5 mm²
Contacto de control de desconexión remota	Entrada de cable: Número de entradas de cable: 1 Conexión de conductor: Tipo de conexión: Conectores de borne brida-tornillo Flexible, máx. H05(07) V-K: 1,5 mm² con terminal tubular, DIN 46228 pt 1, máx.: 1,5 mm²
Tipo de desconexión del circuito eléctrico	Disparo por baja tensión o accionamiento manual del interruptor
Tiempo de desconexión	1,5 s
Consumo de corriente del interruptor	Tipo de interruptor: Interruptor de bombero Consumo de corriente, nota: La corriente de pico sólo se produce durante un breve espacio de tiempo cuando los condensadores del interruptor Fireman Switch se han descargado por completo previamente. Pico de consumo de corriente: 300 mA Consumo de corriente continuo: 30 mA
Número de ciclos de operación de corte a la corriente nominal	300
Ejecución de interruptor separador	Desconectador remoto dentro de la caja
Capacidad del interruptor separador	IEC 60947-3 DC-PV1

Indicación importante

Información de producto

El número SCIP se asignó debido a un contenido de plomo de más del 0,1 % del peso neto.

Instrucciones de uso seguro según ECHA:
la identificación de la sustancia nociva es suficiente para permitir un uso seguro del artículo durante todo su ciclo de vida, incluida la fase de vida útil, desmontaje y reciclado

Descargas

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301857)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2888530000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2888530000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2888530000&norm=0)

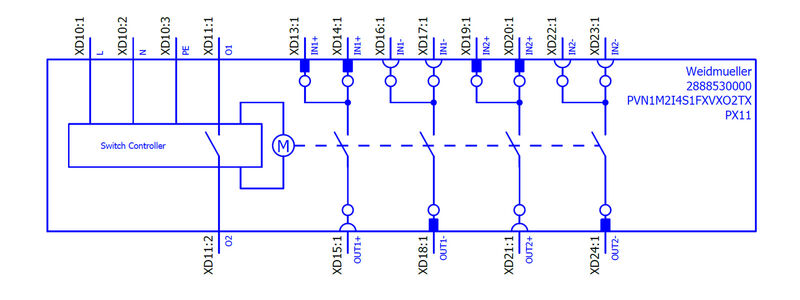

Documentación técnica	[CAD data -- Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_290533) [2888530000 Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_305534)
Documentación del usuario	[MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445)
White paper	[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Bases de licitación

Especificación larga

Automatic ON and OFF switching fireman switch for the connection to 2 MPP tracker in the inverter.
Suitable for remote disconnection of the DC side by the fire department.
Max. string voltage Uoc: 1100V

MPP1:
2 inputs, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 output, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2:
identical to MPP1

DC fireman switch:
Switching off by undervoltage tripping.
Automatic reconnection after the control voltage (230 V AC) is applied again.
With signal contact.

Connection of the fireman switch control line 230 VAC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Connection of the signal contact 24 VDC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Protection class: IP65.
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 370x200x135mm.

Approval according to low voltage switchgear IEC 61439-1:2011 and EN 61439-2:2011
