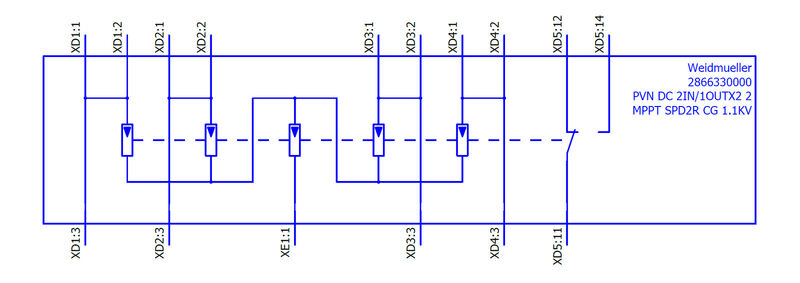

PVN DC 2I 1O 2MPP SPD2R CG 11

Fotovoltaico, Combinador, 1100 V, 2 MPP, 2 entradas / 1 salida por MPP, Protección contra sobretensiones II, Prensaestopas

N.º de artículo 2866330000

Propiedades

Datos generales para pedido

Versión	Fotovoltaico, Combinador, 1100 V, 2 MPP, 2 entradas / 1 salida por MPP, Protección contra sobretensiones II, Prensaestopas
Código	2866330000
Tipo	PVN DC 2I 1O 2MPP SPD2R CG 11
GTIN (EAN)	4064675604013
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	132 mm
Profundidad (pulgadas)	5,197 inch
Altura	228 mm
Altura (pulgadas)	8,976 inch
Anchura	200 mm
Anchura (pulgadas)	7,874 inch
Peso neto	1.800 g

Temperaturas

Temperatura ambiente	-40 °C...+50 °C
Humedad	5...95 % (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garantía

Período

5 años

Características eléctricas

Corriente por punto de potencia máximo, máx.	50,25 A
Resistencia de corriente nominal a corto plazo	Corriente nominal: 67 A
Tensión nominal DC	1.100 V

Caja

Cadena de tipo de conexión	Terminal interno (con prensaestopas pasante)
Clase de protección	II
Fijación de caja	Mediante pies de montaje
Materiales aislantes	Poliéster reforzado con fibra de vidrio, policarbonato
Resistente a los golpes	IK08 según IEC 62208 IK10 según IEC 62262
Tipo de montaje	4 Herramientas para atornillar Montaje en pared

Datos generales

Lugar de instalación	Área exterior protegida (tierra y mar)
Tipo de protección	IP65

Entradas

Cantidad de puntos de máxima potencia (MPP)	2
Conector de tierra funcional	Entrada de cable: Número de entradas de cable: 2 Conexión de conductor: Tipo de conexión: PUSH IN con actuador Flexible, máx. H05(07) V-K: 16 mm² con terminal tubular, DIN 46228 pt 1, máx.: 16 mm²
Contacto auxiliar de protección contra sobretensiones	Entrada de cable: Número de entradas de cable: 1 Conexión de conductor: Tipo de conexión: Borne de conexión directa con actuador Flexible, máx. H05(07) V-K: 1,5 mm² con terminal tubular, DIN 46228 pt 1, máx.: 1,5 mm²
Entrada de CC + & -	Conexión de conductor: Tipo de conexión: PUSH IN Sección de cable compatible: EN 50618:2015 Sección de conductor, mín.: 2,5 mm² Sección de conductor, máx.: 16 mm² Entrada de cable: Número de entradas de cable: 4
Fuses	No
Número de entradas de cadena por MPP	≤ 2
Número de entradas de conductos	2
Número máx. de entradas de CC	por Punto de Máxima Potencia 2 entradas conectadas en paralelo
Tipo de fusible	ni tapón ni soporte de fusibles
Número de entradas	4

Salidas

Número máx. de salidas de CC	por Punto de Máxima Potencia 1 salida
Salida de CC + & -	Conexión de conductor: Tipo de conexión: PUSH IN Sección de cable compatible: TÜV 2 Pfg1169/08.07 Sección de conductor, mín.: 2,5 mm² Sección de conductor, máx.: 16 mm²

Protección contra sobretensiones, lado de CC

Clase de requisitos	Tipo II
Consumo de corriente en reposo P_C	< 0,2 W
Corriente de cortocircuito I_SCPV	11.000 A
Corriente de descarga, máx. (8/20 µs)	40 kA
Corriente de fuga I_n (8/20 µs)	20 kA
Corriente de fuga total I_total ( 8/20µs)	50 kA
Máx. tensión de servicio continua modo DC UCPV +/- , -/PE , +/PE	1.100 V
Nivel de protección U_p (+/-)	≤ 3.8 kV
Nivel de protección U_p (+/PE)	≤ 3.8 kV
Nivel de protección U_p (-/PE)	≤ 3.8 kV
Tensión de la instalación FV, máx. U_cpv	1.100 V

Interruptor de carga de corriente continua

Ejecución de interruptor separador	sin interruptor
Tipo de tensión	DC

Descargas

Homologación/certificado/documento de conformidad	[Declaration of Conformity for PV Next Mini 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_284595)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301669)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2866330000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2866330000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2866330000&norm=0)
Documentación técnica	[Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_287202) [CAD data -- Schematic Diagram for PV Next 2x 2In 1Out Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_289046) [2932700000_00_03-2023_DRILL-TEMP_PV-Next_20-20](https://mdcop.weidmueller.com/mediadelivery/asset/900_295795)
Documentación del usuario	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_318996)
White paper	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Bases de licitación

Especificación larga

Combiner box for inverters with 2 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
2 inputs, connection via M25 cable gland with 3x7mm Ø cable entry. PUSH IN connection / 2.5 - 6mm² single-wire, multi-wire, with/without ferrule.
1 output, connection via M25 cable gland with 3x7mm Ø cable entry. PUSH IN connection / 2.5 - 6mm² single-wire, multi-wire, with/without ferrule.

MPP2:
identical to MPP1

Max. string voltage Uoc: 1100V
1 class/type II arrester with signal contact
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 228x200x132 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011

Homologaciones

Homologaciones	![CE](/picture/CE.gif)
ROHS	Conformidad

Accesorios

HerramientasDestornilladoresDestornillador con aislamiento VDE y kitDestornillador de estrella, tipo Phillips

SDIK PH3 X 150

N.º de artículo:

2749910000

Unidad de embalaje:

1 Pieza

Destornillador, Anchura de caña (B): 3 mm, 150 mm, Solidez de caña (A): 3
