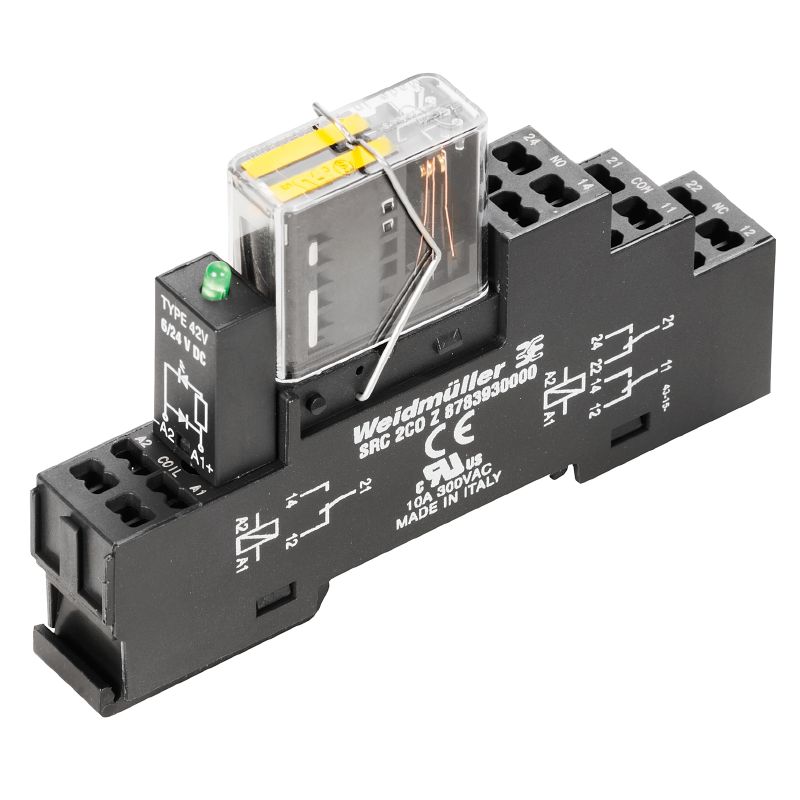

RCIKITZ 24VDC 2CO LD/FG — Imagen de producto

Descargar hoja de datos Productos relacionados

RCIKITZ 24VDC 2CO LD/FG

RIDERSERIES FG, Acoplador por relés con contactos guiados forzados, Número de contactos: 2, Contactos conmutados guiados forzadamente (EN 61810-3 tipo B) AgCuNi, Tensión de mando nominal: 24 V DC ±10 %, Intensidad permanente: 6 A, Conexión directa, Pulsador de prueba disponible: No

N.º de artículo 1218390000

Propiedades

Datos generales para pedido

Versión	RIDERSERIES FG, Acoplador por relés con contactos guiados forzados, Número de contactos: 2, Contactos conmutados guiados forzadamente (EN 61810-3 tipo B) AgCuNi, Tensión de mando nominal: 24 V DC ±10 %, Intensidad permanente: 6 A, Conexión directa, Pulsador de prueba disponible: No
Código	1218390000
Tipo	RCIKITZ 24VDC 2CO LD/FG
GTIN (EAN)	4050118002409
Cantidad	10 Pieza

Dimensiones y pesos

Profundidad	63,8 mm
Profundidad (pulgadas)	2,512 inch
Altura	98,1 mm
Altura (pulgadas)	3,862 inch
Anchura	16 mm
Anchura (pulgadas)	0,63 inch
Peso neto	58,08 g

Temperaturas

Temperatura de almacenamiento	-40 °C...85 °C
Temperatura de servicio	-40 °C...70 °C
Humedad	40°C / 95% de humedad relativa, sin condensación

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	fc45714a-dcf9-499e-b37b-5a6f61f2521f

Lado de mando

Tensión de mando nominal	24 V DC ±10 %
Intensidad nominal DC	31,6 mA
Potencia nominal	759 mW
Resistencia inductiva	720 Ω ± 10 %
Indicador de estado	LED verde
Conexión de protección	Diodo antiparalelo

Lado de carga

Tensión nominal de conexión	250 V AC
Intensidad permanente	6 A
Frecuencia de conex. máx. con carga nom.	0,1 Hz
Tensión de conex. DC, max.	250 V
Potencia de conexión mínima	1 mA @ 24 V 10 mA @ 10 V 100 mA @ 5 V
Intensidad de conexión	15 A / 20 ms
Potencia de conmutación AC (óhmica), máx.	1500 VA

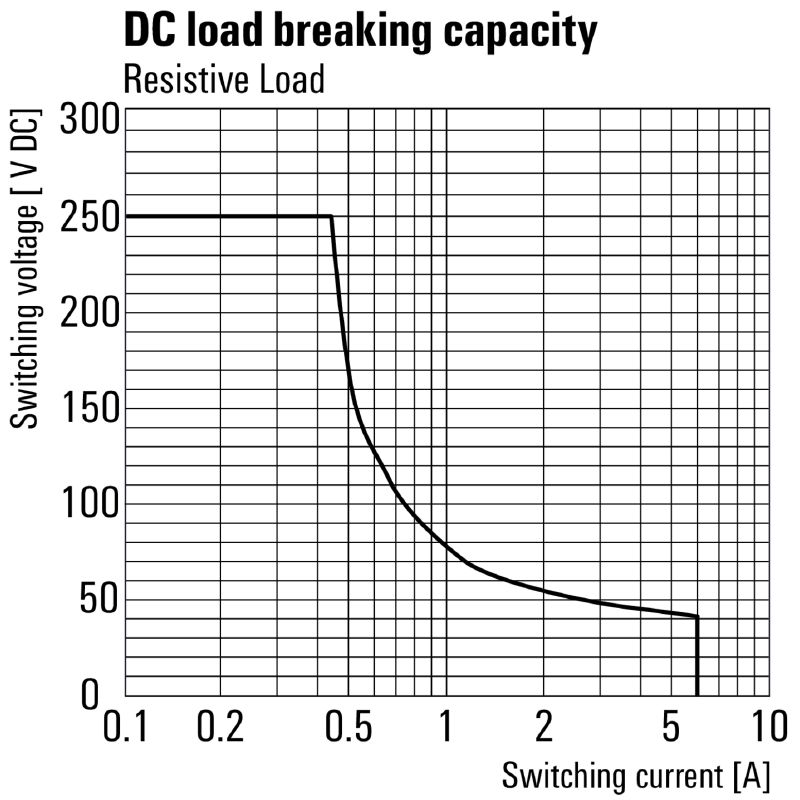

Potencia de conmutación DC (óhmica), máx.	144 W @ 24 V
Retardo de conexión	≤ 12 ms
Retardo en la desconexión	≤ 6 ms
Tipo de contacto	2 Contactos conmutados guiados forzadamente (EN 61810-3 tipo B) (AgCuNi)
Vida útil mecánica	> 50 x 10⁶ conmutaciones

Datos generales

Carril	TS 35
Pulsador de prueba disponible	No
Indicador de posición del interruptor mecánico	No
Color	negro
Grado inflamabilidad según UL 94	V-1

Coordinación de aislamiento

Tensión nominal	250
Grado de polución	2
Categoría de sobretensión	III
Distancia de fuga y aire Entrada/Salida	≥ 10 mm
Resistencia a tensiones eléctricas, E/S	2,5 KV_eff / 1 Min.
Resistencia a tensiones dieléctricas de contactos adyacentes	2,5 KV_eff / 1 Min.
Resistencia a tensiones dieléctricas de contacto abierto	1,5 kV_eff /1 min.
Sobretensión de choque fijo	6 kV (1,2/50 µs)
Tipo de protección	IP20

Información adicional sobre homologaciones/normas

Normas	DIN EN 50205
Núm. de certificación (cURus) base	E223759

Datos de conexión

Técnica de conexión de conductores	Conexión directa
Longitud de desaislado, conexión nominal	8 mm
Sección de embornado, conexión nominal	1,5 mm²
Sección de embornado, mín.	0,5 mm²
Sección de embornado, máx.	1,5 mm²
Dimens. caña destornillador	0,4 x 2,5 mm

Descargas

Homologación/certificado/documento de conformidad	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37663)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49170)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1218390000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1218390000)
Software	[Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
