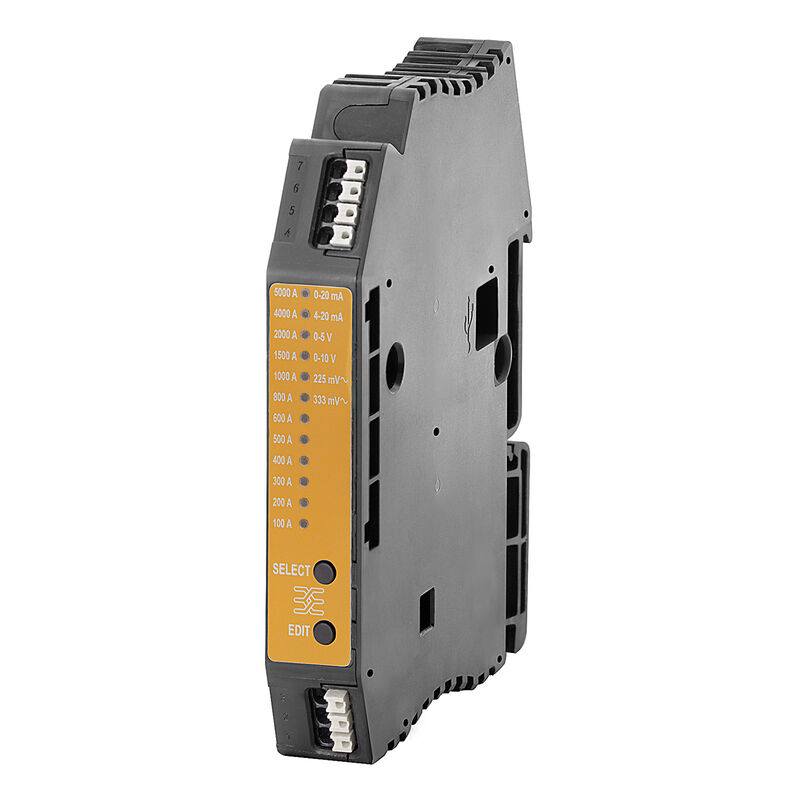

RCMC-5000-AO-P

Convertidor de medida, todas las bobinas de Rogowski, 100…5000 A, Salida : analógico V/mA

N.º de artículo 2593410000

Propiedades

Datos generales para pedido

Versión	Convertidor de medida, todas las bobinas de Rogowski, 100…5000 A, Salida : analógico V/mA
Código	2593410000
Tipo	RCMC-5000-AO-P
GTIN (EAN)	4050118647754
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	78 mm
Profundidad (pulgadas)	3,071 inch
Altura	100 mm
Altura (pulgadas)	3,937 inch
Anchura	23,1 mm
Anchura (pulgadas)	0,909 inch
Peso neto	58 g

Temperaturas

Temperatura de almacenamiento	-40 °C...85 °C
Temperatura de servicio	-25 °C...70 °C
Humedad	5...95 % (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Dimensiones de los conductores con corriente

Tipo de conductor	Solo conductor aislado
Lugar de instalación	Uso en interiores

Características eléctricas

Banda de frecuencia	50...60 Hz
Corriente principal	5.000 A
Tensión secundaria	22,5 mV (@ 50Hz I_primary = 1 kA)

Características técnicas

Tipo de protección

IP20

Entrada

Rango de medida de entrada	100 A 200 A 4000 A 5000 A 300 A 400 A 500 A 600 A 800 A 1000 A 1500 A 2000 A
Señal de entrada	cada bobina Weidmüller Rogowski RCMA-B22-D...

Salida

Corriente de resistencia de carga	≤ 500 Ω
Corriente de salida	0...20 mA 4...20 mA
Resistencia de carga tensión	≥ 1 kΩ
Tensión de salida, observacione	0…5 V CC 0…10 V CC 0…225 mV CA 0…333 mV CA

Datos generales

Alineamiento	± 0,1 % típ.
Coeficiente de temperatura	≤ 0,015 % / °C
Configuración	Teclas e indicador LED
Consumo de corriente	típ. 200 mA
Norma	EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007
Precisión	< 0,5 % del rango de medición
Separación galvánica	entre entrada / salida / alimentación
Tensión de alimentación	24 V DC ± 25 %
Tipo de protección	IP20

Coordenadas de aislamiento

Grado de polución	2
Norma	EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007
Separación galvánica	entre entrada / salida / alimentación
Tensión de aislamiento	1,5 kV AC 1 mín.

Indicación importante

Información de producto

El convertidor de medida RCMC-5000-XX está diseñado para realizar medidas electrónicas de CA.
El convertidor de medida RCMC-5000-XX solo puede utilizarse con una bobina RCMA-B22-DXX Rogowski de Weidmüller.

Descripción funcional
El convertidor de medida RCMC-5000-XX convierte la señal de la bobina Rogowski en una señal de salida analógica con fase de alta fidelidad.

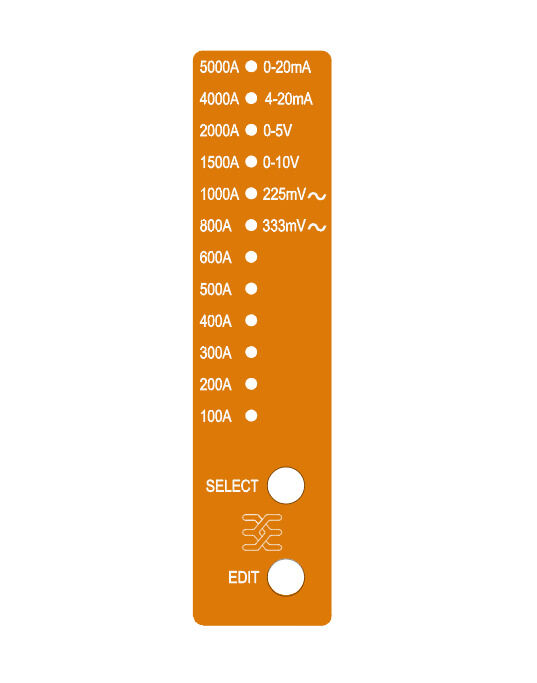

El dispositivo se configura mediante dos botones frontales. Los indicadores LED muestran el estado de configuración y de funcionamiento.

Propiedades

Posibilidad de seleccionar hasta 12 rangos de medida de corriente.
Puerto USB: de uso exclusivo para la fuente de alimentación!

Descargas

Homologación/certificado/documento de conformidad	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90711)
Documentación del usuario	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_87867)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002475
ETIM 7.0	EC002475
ETIM 8.0	EC002475
ETIM 9.0	EC002475
ECLASS 9.0	27-21-01-23
ECLASS 9.1	27-21-01-23
ECLASS 10.0	27-21-01-23
ECLASS 11.0	27-21-01-23
ECLASS 12.0	27-21-01-23
ECLASS 13.0	27-21-01-23
ECLASS 14.0	27-21-01-23

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E469563
