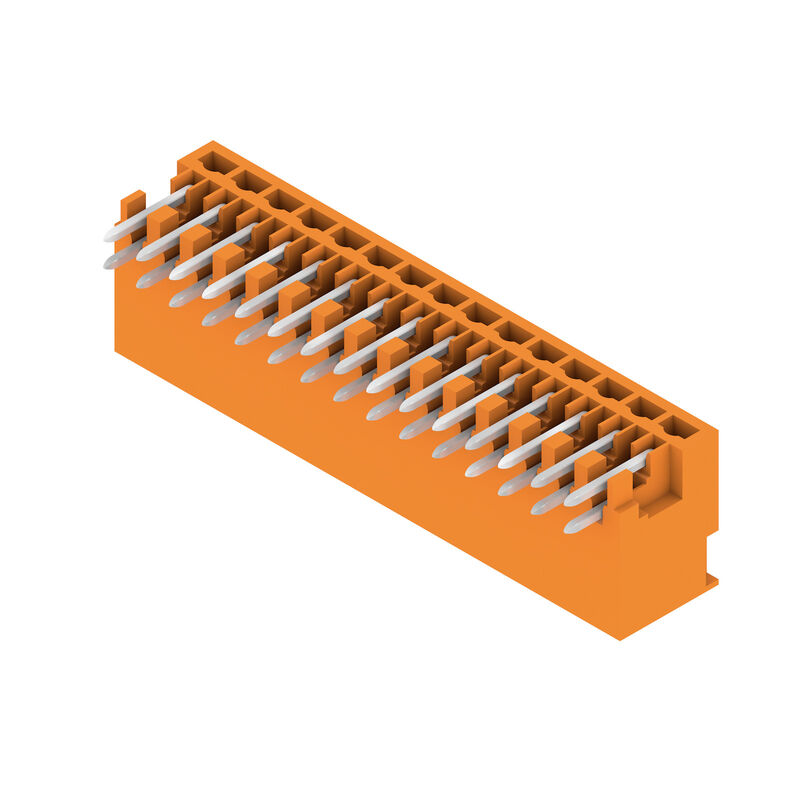

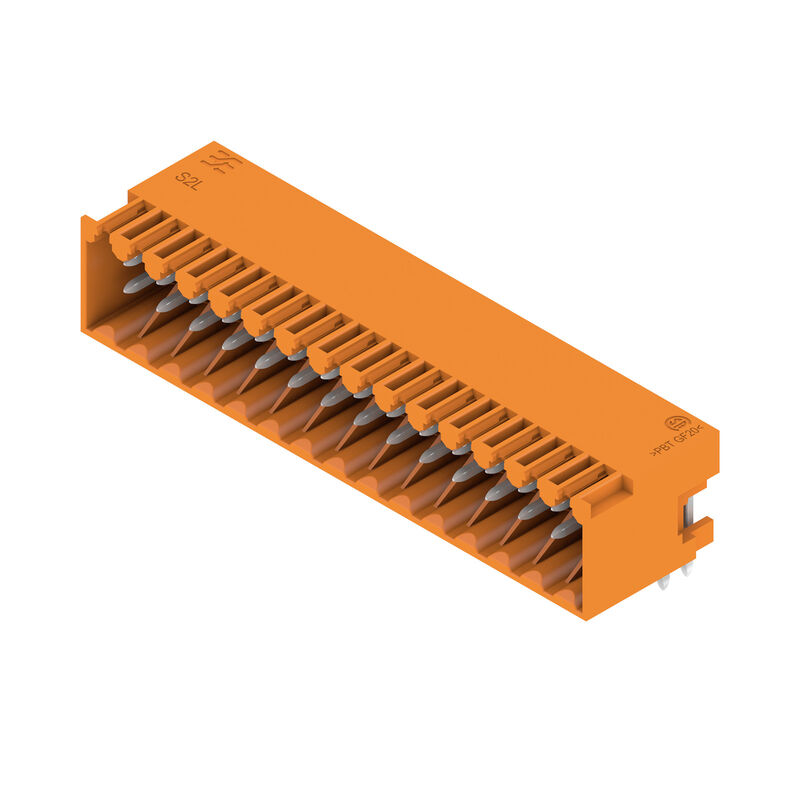

S2L 3.50/30/90G 3.5SN OR BX
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 30, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Caja
N.º de artículo
1727950000
Propiedades
| Versión | Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 30, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Caja |
| Código | 1727950000 |
| Tipo | S2L 3.50/30/90G 3.5SN OR BX |
| GTIN (EAN) | 4032248039449 |
| Cantidad | 30 Pieza |
| Valores característicos del producto |
IEC: 250 V / 10 A UL: 150 V / 10 A |
| Embalaje | Caja |
| Profundidad | 14,2 mm |
| Profundidad (pulgadas) | 0,559 inch |
| Altura | 14 mm |
| Altura (pulgadas) | 0,551 inch |
| Altura construcción baja | 10,5 mm |
| Anchura | 53,9 mm |
| Anchura (pulgadas) | 2,122 inch |
| Peso neto | 8,45 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Signal - Serie B2L/S2L 3.50 - 2 pisos |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Paso en mm (P) | 3,5 mm |
| Paso en pulgadas (P) | 0,138 " |
| Angulo de salida | 90° |
| Número de polos | 30 |
| Número de terminales de soldadura por polo | 1 |
| Longitud del terminal de soldadura (l) | 3,5 mm |
| Dimensiones del pin de soldadura |
d = 1,0 mm
octogonal |
| Diámetro de la perforación (D) | 1,3 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| L1 en mm | 49 mm |
| L1 en pulgadas | 1,929 " |
| Número de series | 1 |
| Número de filas de polos | 2 |
| Protección contra contacto según DIN VDE 57106 | no insertado con los dedos / insertado por presión de mano |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado / IP 10 no insertado |
| Codificable | Sí |
| Fuerza de inserción/polo, máx. | 5 N |
| Fuerza de extracción/polo, máx. | 4 N |
| Materiales aislantes | PBT |
| Color | naranja |
| Carta de colores (similar) | RAL 2000 |
| Grupo de materiales aislantes | IIIa |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 200 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas de la conexión por soldadura | 2...3 µm Ni / 5...7 µm Sn brillante |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 100 °C |
| Gama de temperatura, montaje, min. | -30 °C |
| Gama de temperatura, montaje, max. | 100 °C |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 10 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 10 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 9 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 8,5 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 250 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 125 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 80 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 2,5 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 2,5 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 2,5 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 77 A |
| Instituto (CSA) | CSA |
| Núm. de certificación (CSA) | 200039-1488444 |
| Tensión nominal (Use Group B / CSA) | 150 V |
| Intensidad nominal (Use Group B / CSA) | 5 A |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Instituto (UR) | UR |
| Núm. de certificación (UR) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 150 V |
| Tensión nominal (Use Group C / UL 1059) | 50 V |
| Intensidad nominal (Use Group B / UL 1059) | 10 A |
| Intensidad nominal (Use Group C / UL 1059) | 10 A |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 351 mm |
| Anchura VPE | 137 mm |
| Altura de VPE | 26 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Homologación/certificado/documento de conformidad | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70661) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1727950000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
