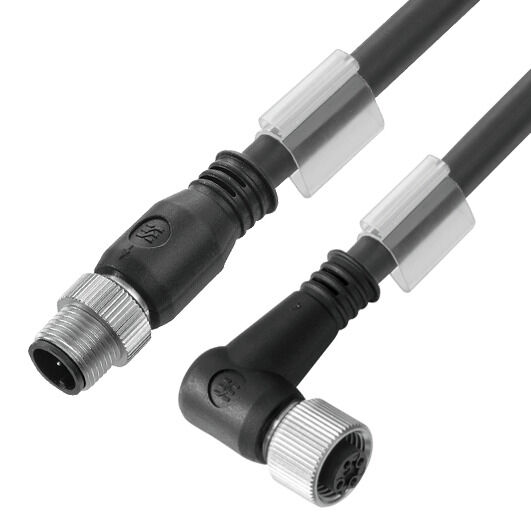

SAIL-M12GM12W-CD-5.0B
Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 5 m, Stift, gerade - Buchse, gewinkelt, Geschirmt: Ja, LED: Nein, Mantelmaterial: PVC, Halogene: Ja
Art.-Nr.
1062190500
Eigenschaften
| Ausfuehrung | Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 5 m, Stift, gerade - Buchse, gewinkelt, Geschirmt: Ja, LED: Nein, Mantelmaterial: PVC, Halogene: Ja |
| Best.-Nr. | 1062190500 |
| Art | SAIL-M12GM12W-CD-5.0B |
| GTIN (EAN) | 4032248812011 |
| VPE | 1 Stück |
| Nettogewicht | 367 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Aderquerschnitt (Print/Online) | 2 x 0,34 mm² + 2 x 0,22 mm² |
| Außendurchmesser | 7 mm ± 0.3 mm |
| Beschleunigung | 5 m/s² |
| Biegeradius min., bewegt | 10 x Kabeldurchmesser |
| Biegeradius, min., fest verlegt | 5 x Kabeldurchmesser |
| Biegezyklen | 3 Mio |
| Farbcodierung |
weiß
blau rot schwarz |
| Geschirmt | Ja |
| Geschwindigkeit | 180 m/s |
| Halogene | Ja |
| Hybridleitung | Nein |
| Isolation | PVC |
| Kabellänge | 5 m |
| Konfigurierbare Kabellänge | Nein |
| Mantel nach UL AWM style | 2571 (80 °C) |
| Mantelfarbe | violett |
| Mantelmaterial | PVC |
| Polzahl | 5 |
| Schleppkettentauglichkeit | Nein |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -10...80 °C |
| Temperaturbereich, fest verlegt | -40...80 °C |
| Anschlussgewinde | M12 / M12 |
| Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
| Ausführung | Stift, gerade - Buchse, gewinkelt |
| Codierung | A-codiert |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Kontaktmaterial | Ni/Au |
| Kontaktoberfläche | vergoldet |
| LED | Nein |
| Material Gewindering | Messing, vernickelt |
| Nennspannung | 125 V |
| Nennstrom | 4 A |
| Schutzart | IP67 |
| Steckzyklen | ≥ 100 |
| Temperaturbereich Gehäuse | -25…+80 °C |
| Verschmutzungsgrad | 3 |
| Nennspannung | 125 V |
| Zertifikat-Nr. (cULus) | E307231 |
| Stecker links | M12, A-codiert, IP67, Stiftkontakt, gerade, Kunststoff, geschirmt |
| Stecker rechts | M12, A-codiert, IP67, Buchsenkontakt, gewinkelt 90°, Kunststoff, geschirmt |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062190500) |
| Produktänderungsmitteilung |
[20221115 Technical change to CANopenDeviceNet cord sets and cables](https://mdcop.weidmueller.com/mediadelivery/asset/900_287220)
[20221115 Technische Änderung zu CANopenDeviceNet Leitungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_287221) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E307231 |
