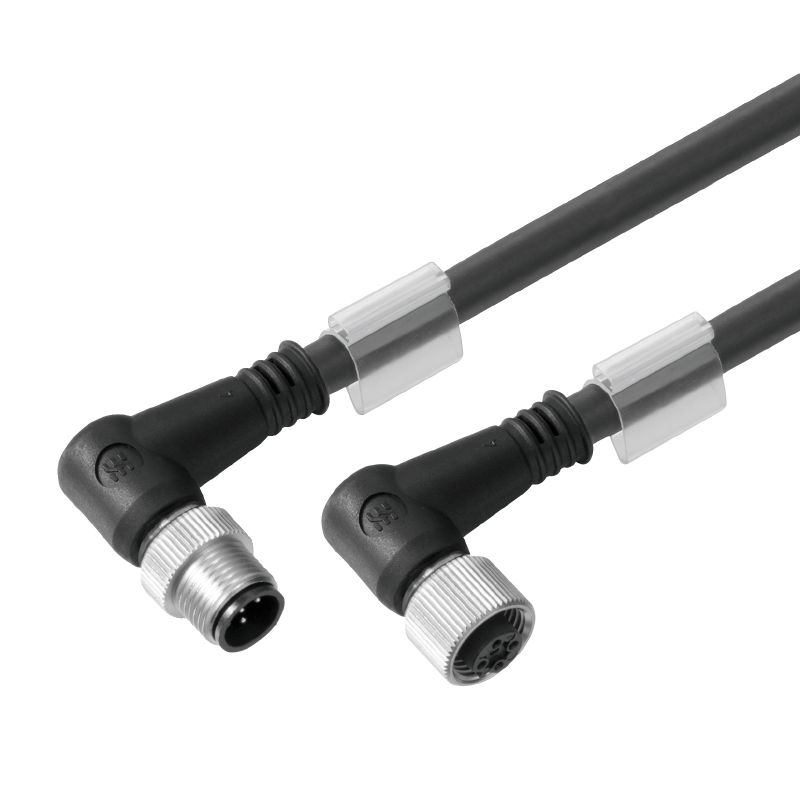

SAIL-M12WM12W-5S3.0U

Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 3 m, Macho, acodado - Hembra, acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1059740300

Propiedades

Datos generales para pedido

Versión	Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 3 m, Macho, acodado - Hembra, acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Código	1059740300
Tipo	SAIL-M12WM12W-5S3.0U
GTIN (EAN)	4032248808007
Cantidad	1 Pieza

Dimensiones y pesos

Peso neto

152 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Aceleración	5 m/s²
Aislamiento	PP
Apantallado	Sí
Apto para cadena de arrastre	Sí
Ciclos de flexión	2 Mio
Color de revestimiento	negro
Código de color	azul blanco marrón gris negro
Diámetro exterior	5.7 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM	20549 (80 °C / 300 V)
Gama de temperatura, fija	-40...80 °C
Gama de temperatura, móvil	-25...80 °C
Halógenos	No
Longitud de cable	3 m
Longitud del conductor configurable	No
Material de la funda	PUR
Núcleo de conformidad con el estilo UL AWM	10493 (80 °C / 300 V)
Número de polos	5
Radio de flexión mín., con movimiento	10 x diámetro del cable
Radio de flexión mín., fijo	5 x diámetro del cable
Resistencia a chispas de soldadura	No
Resistencia a la torsión	0 °/m
Resistencia al aceite	Conforme a la norma IEC 60811:404
Resistente a hidrólisis y microbios	Sí
Resistente a las salpicaduras de soldadura	No
Retardo de llama	In accordance with UL1581 UL / CUL FT2 Según la norma IEC 60332-2-2
Reticulado por radiación	No
Sección del conductor	0,34 mm²
Sin LABS	Sí
Velocidad	200 m/s

Datos técnicos generales

Ciclos de enchufado	≥ 100
Codificación	Codificación A
Grado de polución	3
Intensidad nominal	4 A
LED	No
Material capotas	PUR
Material del anillo roscado	Fundición inyectada de cinc
Par de apriete	M12: 0,8 - 1,2 Nm
puenteado	No
Rango de temperatura caja	-25…+85 °C
Resistencia de aislamiento	10⁸ Ω
Rosca de conexión	M12 / M12
Superficie de contacto	bañado en oro
Tensión nominal	60 V
Tipo de protección	IP65 IP66 IP67 IP68 atornillado
Versión	Macho, acodado - Hembra, acodado

Propiedades eléctricas

Resistencia de aislamiento	10⁸ Ω
Tensión nominal	60 V

Normas generales

Conector norma	IEC 61076-2-101
N.º de certificado (cULus)	E307231

Normas

Conector norma

IEC 61076-2-101

Conector izquierdo

Clavija de conexión izquierda

M12, Con codificación A, IP69, contacto macho, acodado 90°, Plástico, con apantallamiento

Conector derecho

Clavija de conexión derecha

M12, Con codificación A, IP69, contacto hembra, acodado 90°, Plástico, con apantallamiento

Imágenes del producto

Título de ilustración-03	Dibujo acotado
Dibujo leyenda-03	Male, angled
Título de ilustración-04	Dibujo acotado
Dibujo leyenda-04	Angled socket
Título de ilustración-05	Esquema de polos
Dibujo leyenda-05	Male
Título de ilustración-06	Esquema de polos
Dibujo leyenda-06	Socket
Título de ilustración-07	Esquema de conexiones
Título de ilustración-08	La herramienta perfecta: Screwty ^{® con función de par de apriete}
Dibujo leyenda-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Descargas

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1059740300)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E307231
