Propiedades
| Versión | Bloque de bornes de paso, Conexión brida-tornillo, amarillo, negro, 2.5 mm², 24 A, 800 V, Número de conexiones: 2 |
| Código | 6257740000 |

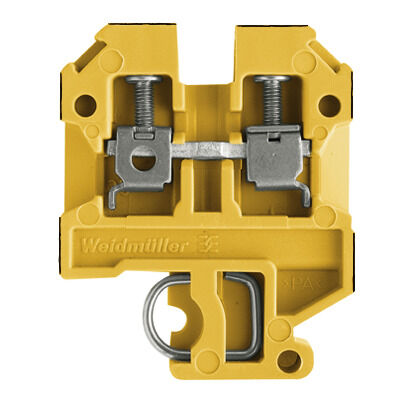

| Tipo | SAK 2.5 GE/BED |
| GTIN (EAN) | 4008190515201 |
| Cantidad | 50 Pieza |
| Profundidad | 46,5 mm |
| Profundidad (pulgadas) | 1,831 inch |
| Altura | 36,5 mm |
| Altura (pulgadas) | 1,437 inch |
| Anchura | 6 mm |
| Anchura (pulgadas) | 0,236 inch |
| Peso neto | 8,52 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 100 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | PA 66 |
| Color |
amarillo
negro |
| Grado inflamabilidad según UL 94 | V-2 |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Caracterización EN 60079-7 | Ex eb II C Gb |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Versión |
Conexión brida-tornillo
para conexión transversal atornillable abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 32 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Dirección de conexión | lateral |
| Número de conexiones | 2 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 10 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 6 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 6 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Corriente Gr C (CSA) | 25 A |
| Núm. de certificación (CSA) | 12400-129 |
| Sección máx. del conductor (CSA) | 10 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr C (CSA) | 600 V |
| Carril | TS 32 |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 10 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Intensidad nominal | 24 A |
| Normas | IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Corriente Gr C (UR) | 20 A |
| Núm. de certificación (UR) | E60693 |
| Sección del conductor Cableado de campo máx. (UR) | 12 AWG |
| Sección del conductor Cableado de campo mín. (UR) | 22 AWG |
| Sección del conductor Cableado de fábrica máx. (UR) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (UR) | 22 AWG |
| Tensión Gr C (UR) | 600 V |
| Homologación/certificado/documento de conformidad |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280)
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.6257740000) |
| Catálogo | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Homologaciones |       |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Núm. de certificación (UR) | E60693 |
| Núm. de certificación (cURusEX) | E184763 |
Accesorios
-
N.º de artículo:0337200000Unidad de embalaje:50 Pieza
Conexión transversal (borne), atornillado, gris, 24 A, Número de polos: 4, Paso en mm (P): 6.00, Aislado: No, Anchura: 23.4 mm
-
N.º de artículo:0337100000Unidad de embalaje:50 Pieza
Conexión transversal (borne), atornillado, gris, 24 A, Número de polos: 3, Paso en mm (P): 6.00, Aislado: No, Anchura: 17.2 mm
-
N.º de artículo:0337000000Unidad de embalaje:50 Pieza
Conexión transversal (borne), atornillado, gris, 24 A, Número de polos: 2, Paso en mm (P): 6.00, Aislado: No, Anchura: 11.5 mm
-
N.º de artículo:0368700000Unidad de embalaje:20 Pieza
Conexión transversal (borne), atornillado, gris, 24 A, Número de polos: 10, Paso en mm (P): 6.00, Aislado: No, Anchura: 60.6 mm
-
N.º de artículo:0297900000Unidad de embalaje:50 Pieza
Tapa del borne, amarillo, PVC, Altura: 24 mm, Anchura: 18 mm, Profundidad: 1 mm, V-2
-
N.º de artículo:0206160000Unidad de embalaje:50 Pieza
Ángulo de fijación lateral, beige, TS 32, V-0, Wemid, Anchura: 9 mm, 100 °C
-
N.º de artículo:1805490000Unidad de embalaje:100 Pieza
Accesorios, Soporte de señalización
-
N.º de artículo:1805520000Unidad de embalaje:100 Pieza
Accesorios, Soporte de señalización
-
N.º de artículo:0279580000Unidad de embalaje:20 Pieza
Tapa final (borne), azul, Altura: 36.5 mm, Anchura: 1.5 mm, V-2, Poliamida 66
-
N.º de artículo:0279560000Unidad de embalaje:20 Pieza
Tapa final (borne), beige, Altura: 36.5 mm, Anchura: 1.5 mm, V-2, Poliamida 66
-
N.º de artículo:1609850000Unidad de embalaje:180 Pieza
Dekafix, Terminal marker, 5 x 6.5 mm, Paso en mm (P): 6.50 Weidmueller, bajo demanda
-
N.º de artículo:0128900000Unidad de embalaje:100 Pieza
Tornillo de sujeción (borne), 3.00 mm, Poliamida 66, Profundidad: 4.8 mm, Anchura: 4.8 mm, Altura: 22 mm
-
N.º de artículo:1011320000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, blanco
-
N.º de artículo:1609820000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, blanco
-
N.º de artículo:1238290000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, azul
-
N.º de artículo:1238330000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, gris
-
N.º de artículo:1238310000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, verde
-
N.º de artículo:1238280000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, amarillo
-
N.º de artículo:1912090000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, naranja
-
N.º de artículo:0302880000Unidad de embalaje:20 Pieza
Separador (borne), azul, Altura: 50 mm, Anchura: 1.5 mm, V-2, PA 66
-
N.º de artículo:0319160000Unidad de embalaje:100 Pieza
Separador de puentes (borne), PA 66, beige, Temperatura permanete de trabajo, max.: 100 °C
-
N.º de artículo:0302860000Unidad de embalaje:20 Pieza
Separador (borne), beige, Altura: 50 mm, Anchura: 1.5 mm, V-2, PA 66
-
N.º de artículo:0180400000Unidad de embalaje:20 Pieza
Adaptador de prueba (borne), 230 V, 20 mA
-
-
N.º de artículo:1609840000Unidad de embalaje:900 Pieza
Dekafix, Terminal marker, 5 x 6.5 mm, Paso en mm (P): 6.50 Weidmueller, blanco
-
N.º de artículo:1038650000Unidad de embalaje:200 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, bajo demanda
-
N.º de artículo:1609830000Unidad de embalaje:200 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, bajo demanda
-
N.º de artículo:0517960000Unidad de embalaje:20 Pieza
SCHT, Terminal marker, 39.3 x 8 mm, Paso en mm (P): 7.00 Weidmueller, blanco
-
N.º de artículo:2007120000Unidad de embalaje:600 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Weidmueller, blanco
