SC 3.81/02/270G 3.2SN OR BX

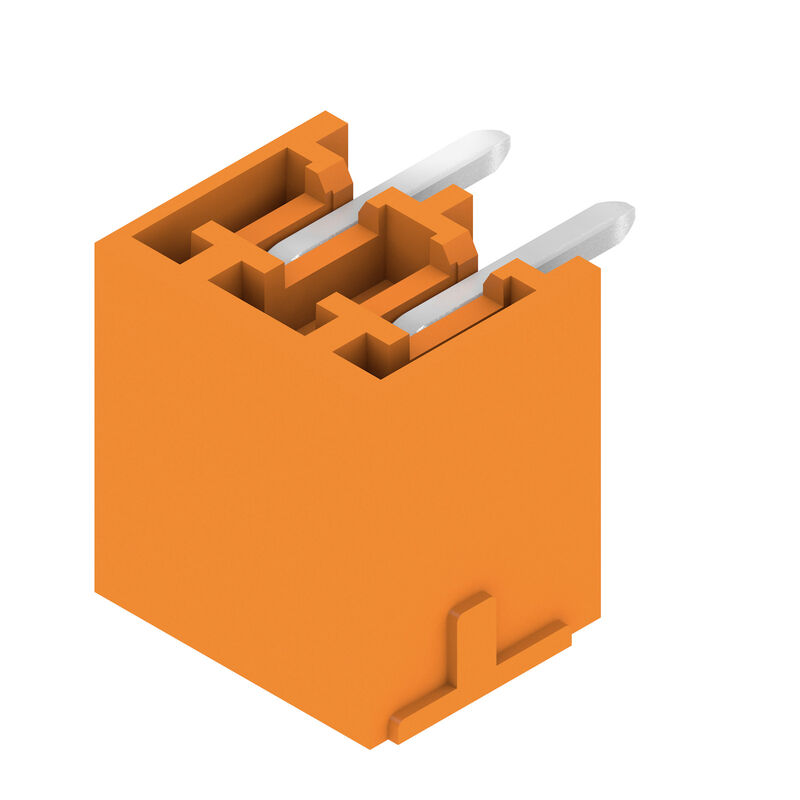

Product image
SC 3.81/02/270G 3.2SN OR BX

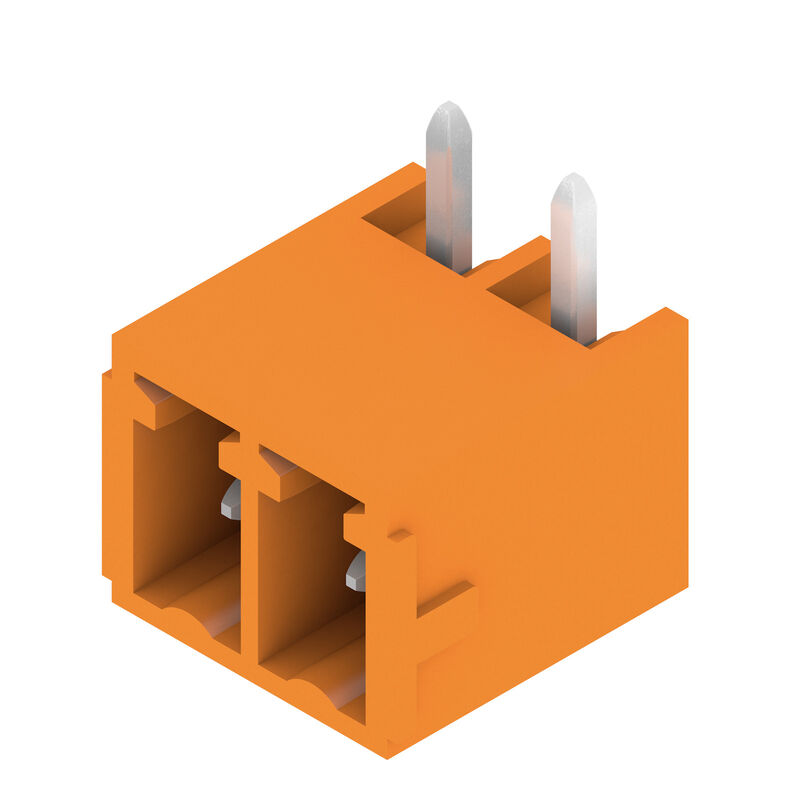

Product image
SC 3.81/02/270G 3.2SN OR BX
Dimensional drawing

SC 3.81/02/270G 3.2SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 2, 270°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Product ID 1037490000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Is contradeel van 1 Verwante producten 13
Zulassungen General ordering data Abmessungen und Gewichte Environmental Product Compliance System specifications Werkstoffdaten Bemessungsdaten nach IEC Datos nominales según CSA Données nominales selon UL 1059 Verpackungen Important note Clasificaciones

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 2, 270°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Order No.
1037490000
Type
SC 3.81/02/270G 3.2SN OR BX
GTIN (EAN)
4032248766123
Qty.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Emballage
Boîte

Abmessungen und Gewichte

Depth
9,2 mm
Depth (inches)
0,362 inch
Height
10,3 mm
Altura (pulgadas)
0,406 inch
Altura construcción baja
7,1 mm
Width
9,01 mm
Width (inches)
0,355 inch
Net weight
0,76 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

System specifications

Product family
OMNIMATE Signal - series BC/SC 3.81
Type of connection
Board connection
Mounting onto the PCB
Conexión por soldadura THT
Pitch in mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
Outgoing elbow
270°
Number of poles
2
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
0 / -0,2 mm
Solder pin dimensions
d = 1.0 mm
8각형
Solder pin dimensions = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,2 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
3,81 mm
L1(인치)
0,15 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Усилие вставки на полюс, макс.
7 N
Max. dragkraft/pol
5 N

Werkstoffdaten

Insulating material
PA GF
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
UL 94 éghetőségi osztály
V-0
Contact material
구리 합금
Contact surface
주석 도금
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
15,1 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s, 76 A

Datos nominales según CSA

Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Données nominales selon UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Verpackungen

Packaging
Box
VPE length
75 mm
VPE width
70 mm
VPE height
41 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
