SCD 3.81/04/180F 3.2SN OR BX
Изображение изделия
SCD 3.81/04/180F 3.2SN OR BX
Изображение изделия
SCD 3.81/04/180F 3.2SN OR BX
Dimensional drawing

SCD 3.81/04/180F 3.2SN OR BX

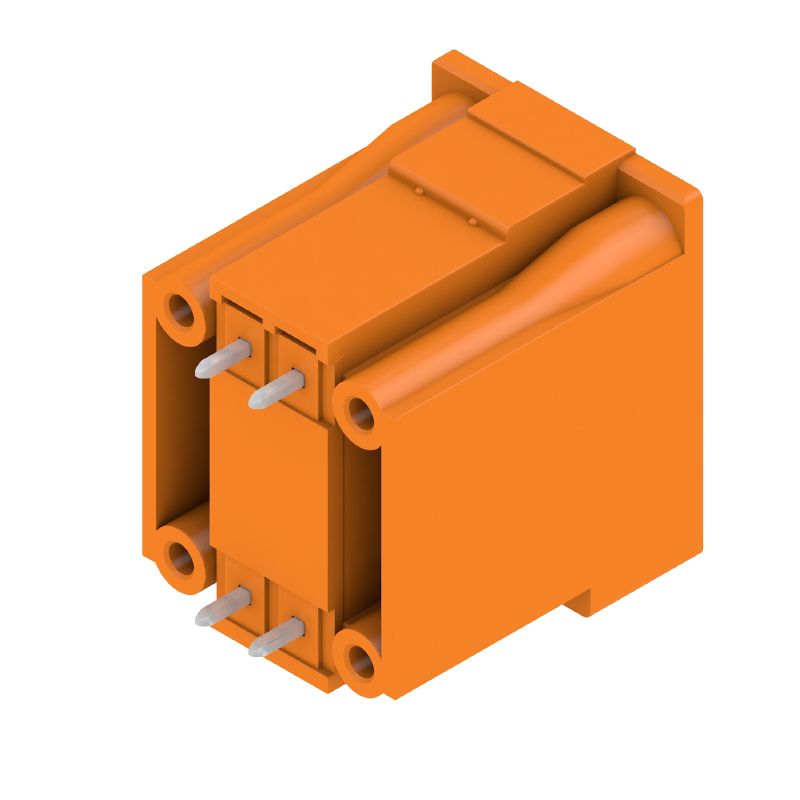

Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 3.81 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

№ продукта 1030440000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 22
Approvals Основные данные для заказа Dimensions and weights Экологическое соответствие изделия Системные характеристики Данные о материалах Dati di dimensionamento secondo IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Packaging Важное примечание Классификации

Approvals

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Основные данные для заказа

Változat
Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 3.81 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Rendelési szám
1030440000
Típus
SCD 3.81/04/180F 3.2SN OR BX
GTIN (EAN)
4032248759583
Qty.
64 Штука
Продуктное отношение
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Упаковка
Ящик

Dimensions and weights

Mélység
22,7 mm
Глубина (дюймов)
0,894 inch
Magasság
25,1 mm
Высота (в дюймах)
0,988 inch
Высота, мин.
21,9 mm
Szélesség
18,01 mm
Szélesség (coll)
0,709 inch
Nettó tömeg
5,197 g

Экологическое соответствие изделия

RoHS megfelelőségi állapot
Соответствует с исключением
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
30ed36e8-ca63-4b0f-aea5-d68a63970d36

Системные характеристики

Product family
OMNIMATE Signal — серия BC/SC 3.81
Type of connection
Соединение с платой
Felszerelés NYÁK-ra
Соединение THT под пайку
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
180°
Number of poles
4
Number of solder pins per pole
1
Pájecí kolík, délka (l)
3,2 mm
Forrasztótüske tűrése
+0,02 / -0,2 mm
Forrasztótüske méretei
d = 1,0 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,2 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
3,81 mm
L1 in inches
0,15 "
Number of rows
2
Número de filas de polos
2
Touch-safe protection acc. to DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
8 N
Forza d'estrazione/polo, max.
5,5 N
조임 토크
  • Torque type:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Артикул:
        1610740000

Данные о материалах

Szigetelőanyag
PA GF
Szín
оранжевый
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 550
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Cu-leg
Érintkező felület
tinned
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 76 A

Номинальные характеристики по CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Névleges áram (D felhasználási csoport / CSA)
10 A

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packaging

Csomagolás
Box
VPE hosszúság
206 mm
VPE szélesség
129 mm
VPE magasság
27 mm

Важное примечание

IPC megfelelőség
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Megjegyzések

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• P на чертеже – шаг
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
