SDI 1CO

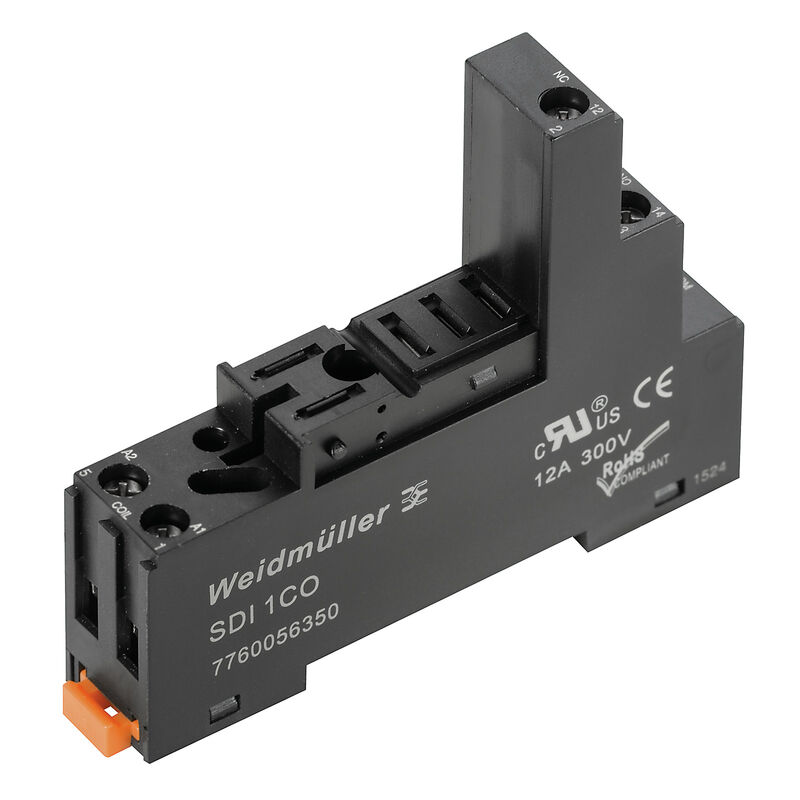

Obrázek výrobku
SDI 1CO

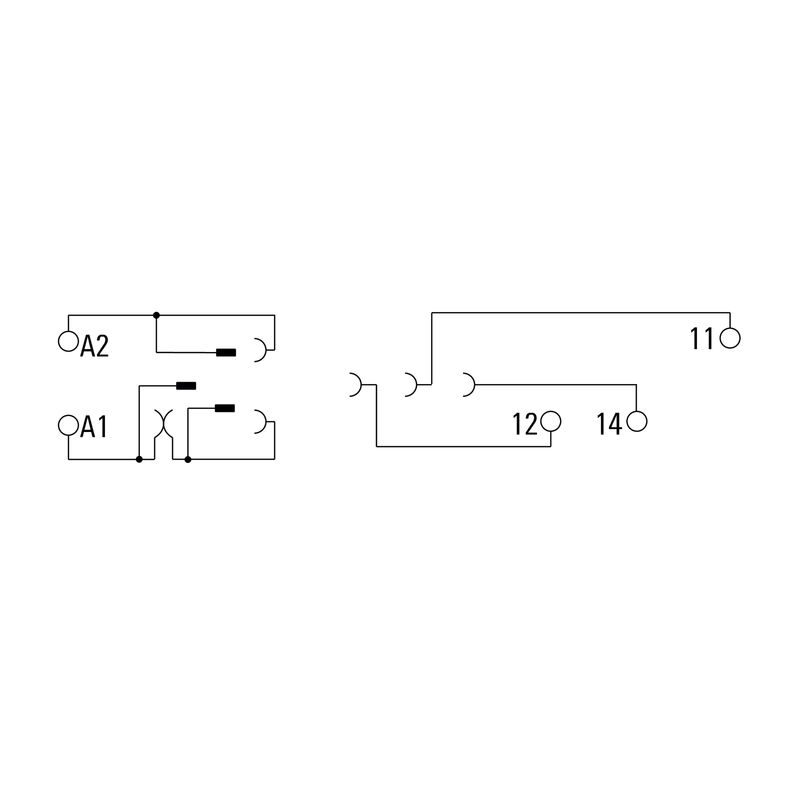

Schéma připojení
SDI 1CO

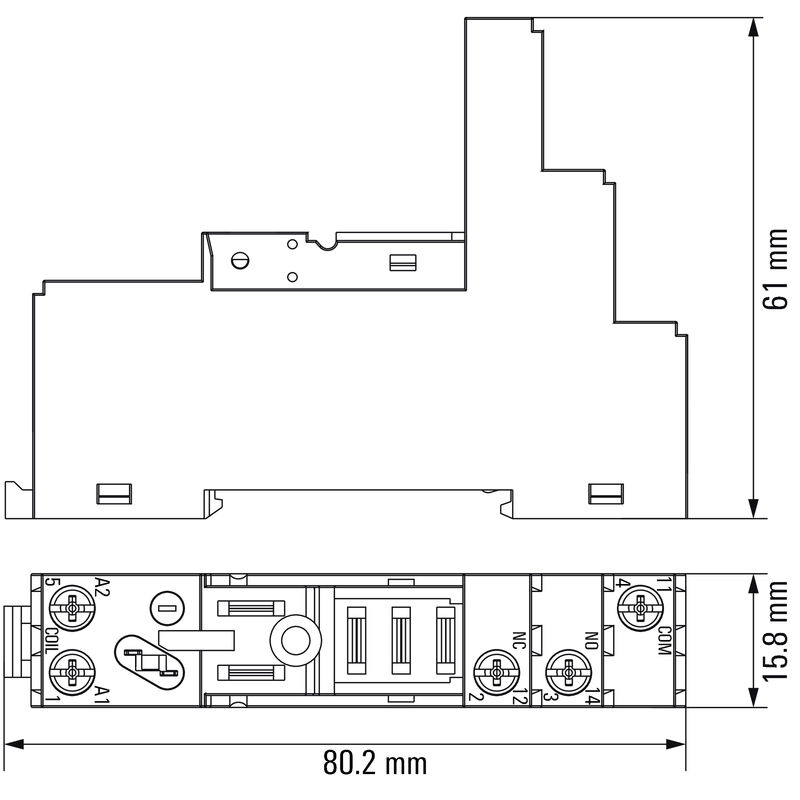

Dimensional drawing
SDI 1CO

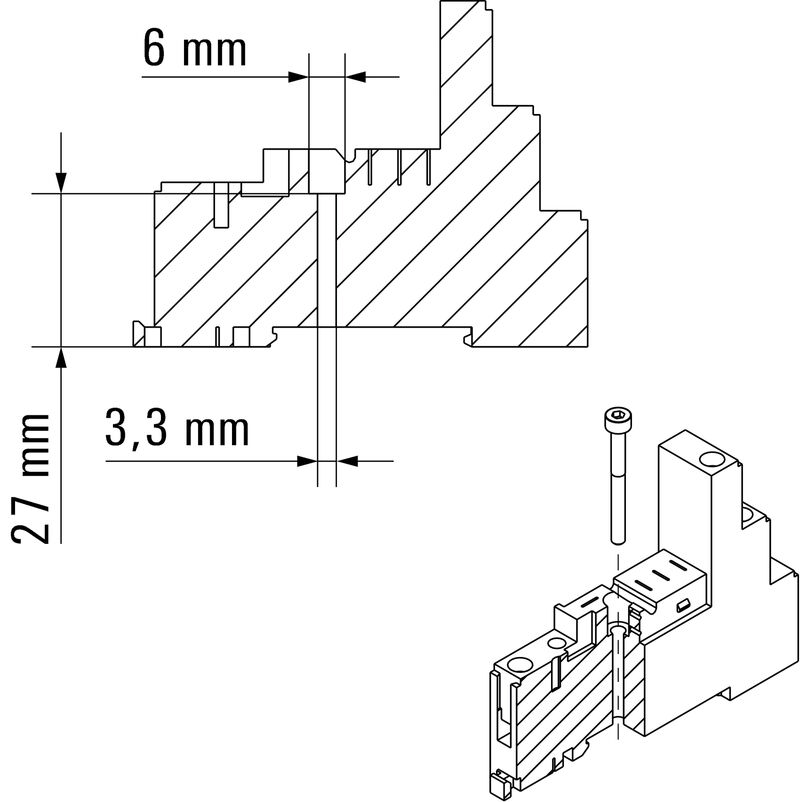

Příklad použití
Jak instalovat značení
na zásuvky se šroubovým připojením (k dispozici čtyři sloty)
SDI 1CO

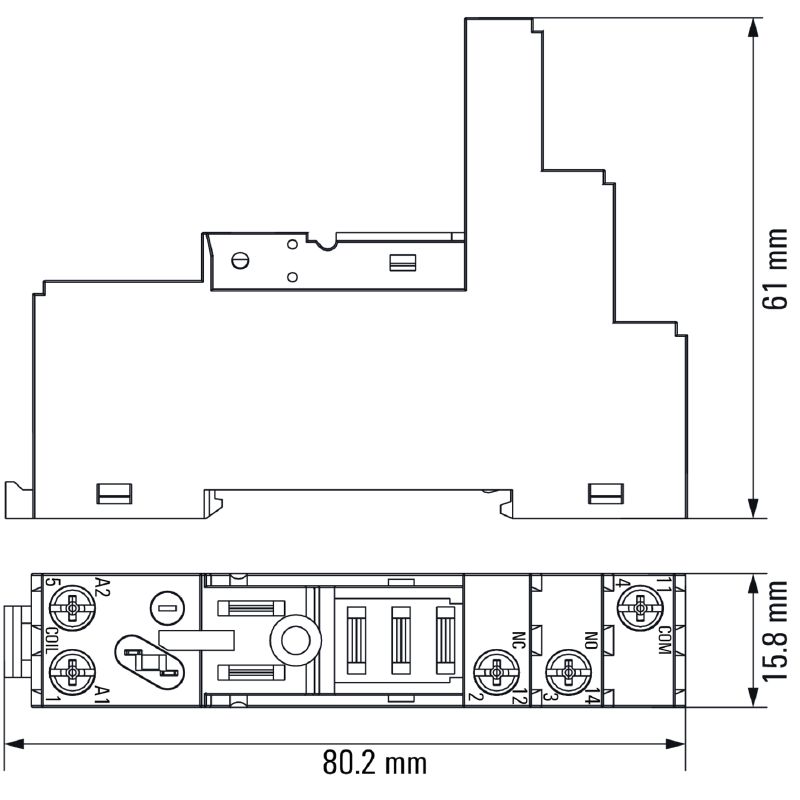

Dimensional drawing

SDI 1CO

D-SERIES DRI, Reléová patice, Počet kontaktů: 1, CO contact, Trvalý proud: 12 A, Šroubové připojení

ID výrobku 7760056350
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 19 Je příslušenstvím 25 Je protikusem 25 Jednotlivý díl 14 Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Strana zátěže Obecné údaje Koordinace izolace Další detaily o certifikacích / normách Data připojení Klasifikace

Osvědčení

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E355547

Všeobecné objednací údaje

Ausfuehrung
D-SERIES DRI, Reléová patice, Počet kontaktů: 1, CO contact, Trvalý proud: 12 A, Šroubové připojení
Order No.
7760056350
Typ
SDI 1CO
GTIN (EAN)
6944169739972
Množství
10 ks

Rozměry a hmotnosti

Tiefe
61 mm
Hloubka (v palcích)
2,402 inch
Höhe
80,2 mm
Výška (v palcích)
3,157 inch
Breite
15,8 mm
Šířka (v palcích)
0,622 inch
Čistá hmotnost
35,6 g

Teploty

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…70 °C
Vlhkost
Rel. vlhkost 35...85 %, bez kondenzace

Shoda produktu s prostředím

RoHS-Konformitätsstatus
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Č. osvědčení (cURus)
E355547

Strana zátěže

Rated switching voltage
300 V AC
Intensidad permanente
12 A
Max. spínací napětí, AC
300 V
Typ kontaktu
1 CO contact

Obecné údaje

Tragschiene
TS 35
Barevný
černá
UL94 가연성 등급 구성요소
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-2
  • Komponent:
    Montážní podstavec
  • Klasifikace hořlavosti UL 94:
    HB
  • Komponent:
    Příchytka
  • Klasifikace hořlavosti UL 94:
    HB

Koordinace izolace

Bemessungsspannung
250 V
Verschmutzungsgrad
2
Categoría de sobretensión
III
Insulating material group
IIIb
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 3 mm
wytrzymałość napięciowa strona sterowania - strona obciążenia
4 kVeff / 1 min.
Impulse withstand voltage
4,8 kV (1,2/50 µs)
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Č. osvědčení (cURus)
E355547

Data připojení

Wire connection method
Šroubové připojení
Délka odizolování, jmenovité připojení
8 mm
Utahovací moment, min.
0,5 Nm
Couple de serrage, max.
0,8 Nm
Rögzítési tartomány, névleges csatlakozás
1,5 mm²
Upínací rozsah, min.
0,25 mm²
Upínací rozsah, max.
4 mm²
Wire cross-section, solid, min.
0,25 mm²
Průřez vodiče, pevný, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,25 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,25 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,25 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
4 mm²
Velikost nože
velikost PH1

Klasifikace

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
