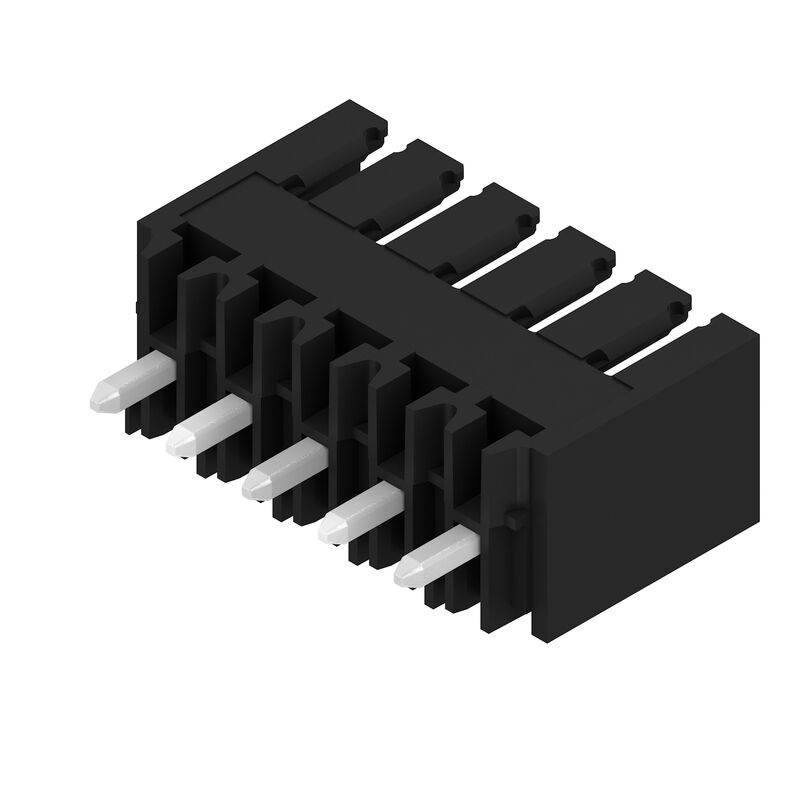

SL 3.50/05/180G 3.2SN BK BX
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 5, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
N.º de artículo
2484460000
Propiedades
| Versión | Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 5, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja |
| Código | 2484460000 |
| Tipo | SL 3.50/05/180G 3.2SN BK BX |
| GTIN (EAN) | 4050118494969 |
| Cantidad | 50 Pieza |
| Valores característicos del producto |
IEC: 320 V / 17 A UL: 300 V / 10 A |
| Embalaje | Caja |
| Profundidad | 7,5 mm |
| Profundidad (pulgadas) | 0,295 inch |
| Altura | 14,3 mm |
| Altura (pulgadas) | 0,563 inch |
| Altura construcción baja | 11,1 mm |
| Anchura | 18,9 mm |
| Anchura (pulgadas) | 0,744 inch |
| Peso neto | 1,386 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Signal - Serie BL/SL 3.50 |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Paso en mm (P) | 3,5 mm |
| Paso en pulgadas (P) | 0,138 " |
| Angulo de salida | 180° |
| Número de polos | 5 |
| Número de terminales de soldadura por polo | 1 |
| Longitud del terminal de soldadura (l) | 3,2 mm |
| Tolerancia de longitud del pin de soldadura | +0,1 / -0,3 mm |
| Dimensiones del pin de soldadura |
d = 1,2 mm
octogonal |
| Dimensiones del pin de soldadura = d tolerancia | 0 / -0,03 mm |
| Diámetro de la perforación (D) | 1,4 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| L1 en mm | 14 mm |
| L1 en pulgadas | 0,551 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Protección contra contacto según DIN VDE 57106 | insertado con los dedos / no insertado por presión de mano |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado / IP 10 no insertado |
| Resistencia de paso | ≤5 mΩ |
| Codificable | Sí |
| Fuerza de inserción/polo, máx. | 10 N |
| Fuerza de extracción/polo, máx. | 10 N |
| Materiales aislantes | PBT |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | IIIa |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 200 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas de la conexión por soldadura | 5...7 µm Sn brillante |
| Estructura de capas del contacto del conector | 5...7 undefined Sn brillante |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 100 °C |
| Gama de temperatura, montaje, min. | -30 °C |
| Gama de temperatura, montaje, max. | 100 °C |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 17 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 12 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 14,5 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 10 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 2,5 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 2,5 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 2,5 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 100 A |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use group D / CSA) | 300 V |
| Intensidad nominal (Use Group B / CSA) | 10 A |
| Intensidad nominal (Use Group D / CSA) | 10 A |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 10 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Embalaje | Caja |
| Longitud de VPE | 97 mm |
| Anchura VPE | 89 mm |
| Altura de VPE | 39 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
