SL 5.00/11/90 3.2SN OR BX

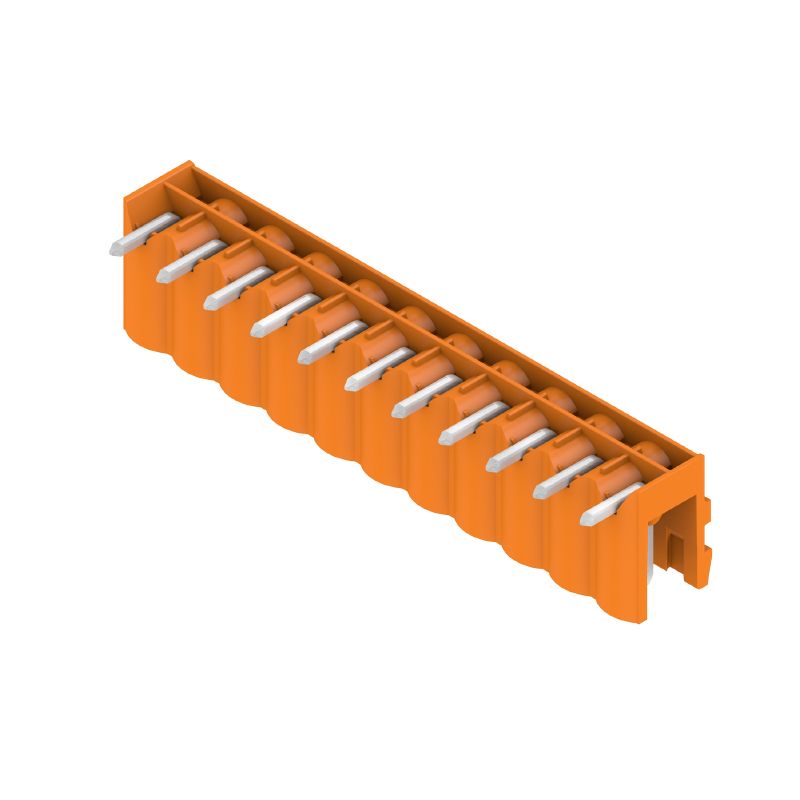

Obrázek výrobku
SL 5.00/11/90 3.2SN OR BX
Obrázek výrobku
SL 5.00/11/90 3.2SN OR BX
Dimensional drawing
SL 5.00/11/90 3.2SN OR BX
Graph
SL 5.00/11/90 3.2SN OR BX
Graph
Uncompromising functionality
High vibration resistance

SL 5.00/11/90 3.2SN OR BX

PCB plug-in connector, male header, open side, THT solder connection, 5.00 mm, Number of poles: 11, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

ID výrobku 1571220000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Je protikusem 5 Příbuzné výrobky 18
Approvals General ordering data Dimensions and weights Environmental Product Compliance 시스템 사양 Material data IEC 정격데이터 CSA에 따른 정격 데이터 Dane znamionowe wg UL 1059 패키징 Important note Klasyfikacje

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

General ordering data

Versione
PCB plug-in connector, male header, open side, THT solder connection, 5.00 mm, Number of poles: 11, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
N. d’ordine
1571220000
Tipo
SL 5.00/11/90 3.2SN OR BX
GTIN (EAN)
4008190015787
CPZ
50 items
Produktparametrar
IEC: 400 V / 18 A
UL: 300 V / 15 A
Packaging
Box

Dimensions and weights

Profondità
12 mm
Profondità (pollici)
0,472 inch
Posizione verticale
11,6 mm
Wysokość (cale)
0,457 inch
Najmniejsza wysokość montażu
8,4 mm
Larghezza
55 mm
Ширина (в дюймах)
2,165 inch
Peso netto
3,538 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
Impronta carbonica di prodotto
  • Vagga till grind:
    0,038 kg CO2 eq.

시스템 사양

Famiglia prodotti
OMNIMATE 시그널 - 시리즈 BL/SL 5.00
Tipo di collegamento
Przyłącze dla obwodu drukowanego
Montaggio su circuito stampato
Połączenie lutowane THR
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
Angolo di uscita
90°
Number of poles
11
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,2 mm
Dimensioni del codolo a saldare
d = 1,2 mm
Osmiúhlý
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 in mm
50 mm
L1 v palcích
1,969 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
8 N

Material data

Materiale isolante
PBT
Colori
orange
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 flammability rating
V-0
Materiale dei contatti
Slitina
Superficie dei contatti
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
18 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
14,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
15 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
12 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1 s se 120 A

CSA에 따른 정격 데이터

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
15 A
Corrente nominale (Gruppo D / CSA)
10 A
Riferimento ai valori di omologazione
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Dane znamionowe wg UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
15 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

패키징

Imballaggio
박스
Lunghezza VPE
167 mm
Larghezza VPE
117 mm
Altezza VPE
38 mm

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
