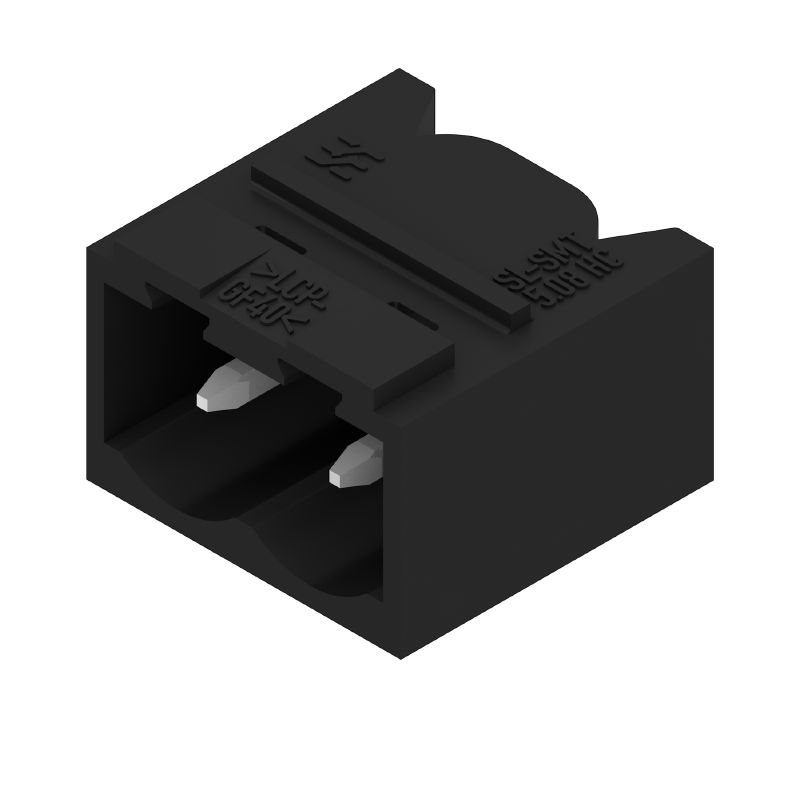

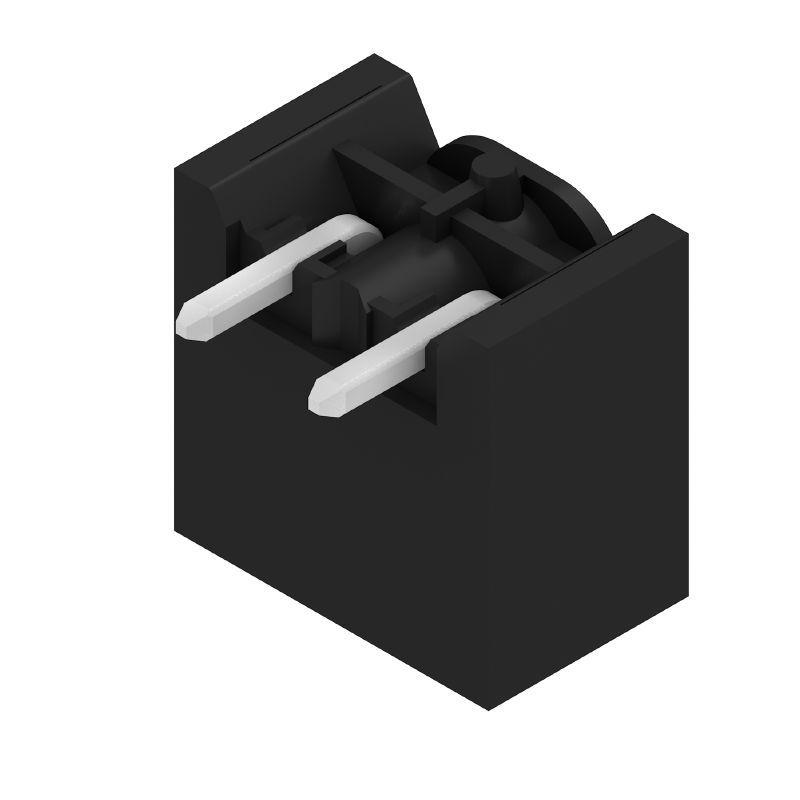

SL-SMT 5.08HC/02/90G 3.2SN BK RL
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 5.08 mm, Número de polos: 2, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Tape
N.º de artículo
1884210000
Propiedades
| Versión | Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 5.08 mm, Número de polos: 2, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Tape |
| Código | 1884210000 |
| Tipo | SL-SMT 5.08HC/02/90G 3.2SN BK RL |
| GTIN (EAN) | 4032248488438 |
| Cantidad | 350 Pieza |
| Valores característicos del producto |
IEC: 400 V / 27.5 A UL: 300 V / 18.5 A |
| Embalaje | Tape |
| Profundidad | 12 mm |
| Profundidad (pulgadas) | 0,472 inch |
| Altura | 11,6 mm |
| Altura (pulgadas) | 0,457 inch |
| Altura construcción baja | 8,4 mm |
| Anchura | 12,06 mm |
| Anchura (pulgadas) | 0,475 inch |
| Peso neto | 1,92 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Signal - Serie BL/SL 5.08 |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT/THR |
| Paso en mm (P) | 5,08 mm |
| Paso en pulgadas (P) | 0,2 " |
| Angulo de salida | 90° |
| Número de polos | 2 |
| Número de terminales de soldadura por polo | 1 |
| Longitud del terminal de soldadura (l) | 3,2 mm |
| Tolerancia de longitud del pin de soldadura | 0 / -0,3 mm |
| Dimensiones del pin de soldadura |
d = 1,2 mm
octogonal |
| Diámetro de la perforación (D) | 1,4 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| L1 en mm | 5,08 mm |
| L1 en pulgadas | 0,2 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Protección contra contacto según DIN VDE 57106 | no insertado con los dedos / insertado por presión de mano |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado / IP 10 no insertado |
| Tipo de protección | IP20 |
| Resistencia de paso | ≤5 mΩ |
| Codificable | Sí |
| Fuerza de inserción/polo, máx. | 9 N |
| Fuerza de extracción/polo, máx. | 7 N |
| Materiales aislantes | LCP GF |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | IIIa |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas de la conexión por soldadura | 1...3 µm Ni / 2...4 µm Sn mate |
| Estructura de capas del contacto del conector | 1...3 µm Ni / 2...4 µm Sn mate |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 100 °C |
| Gama de temperatura, montaje, min. | -30 °C |
| Gama de temperatura, montaje, max. | 100 °C |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 27,5 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 19 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 24 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 16,5 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 400 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 250 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 4 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 4 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 4 kV |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use group D / CSA) | 300 V |
| Intensidad nominal (Use Group B / CSA) | 18,5 A |
| Intensidad nominal (Use Group D / CSA) | 18,5 A |
| Instituto (UR) | UR |
| Núm. de certificación (UR) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 18,5 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje de nivel ESD | estático disipativo |
| Embalaje | Tape |
| Longitud de VPE | 329 mm |
| Anchura VPE | 329 mm |
| Altura de VPE | 42 mm |
| Profundidad de cinta (T2) | 12,8 mm |
| Anchura de cinta (W) | 32 mm |
| Profundidad de celda de cinta (K0) | 12,3 mm |
| Altura de celda de cinta (A0) | 12,3 mm |
| Anchura de celda de cinta (B0) | 13,66 mm |
| Separación entre celdas de cinta (P1) | 16 mm |
| Separación entre orificios de cinta (E) | 1,75 mm |
| Separación entre celdas de cinta (F) | 14,2 mm |
| Diámetro de bobina de cinta ∅ (A) | 330 mm |
| Resistencia superficial | Rs = 109 - 1012 Ω |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100271) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1884210000) |
| Notificación de cambio de producto |
[PCN_2015_208_PL30X_SC-SMT_SL_SMT_3.xx_5.xx_neue_Tapeverpackung_Step_4_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49650)
[PCN_2015_208_PL30X_SC-SMT_SL_SMT_3.xx_5.xx_new_Tape_Packaging_Step_4_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49654) [Changeover to ESD bags for “Tape on Reel” products](https://mdcop.weidmueller.com/mediadelivery/asset/900_293692) [Umstellung auf ESD-Beutel bei „Tape on Reel“ Produkten](https://mdcop.weidmueller.com/mediadelivery/asset/900_293693) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) |
| White paper de tecnología de montaje en superficie | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
