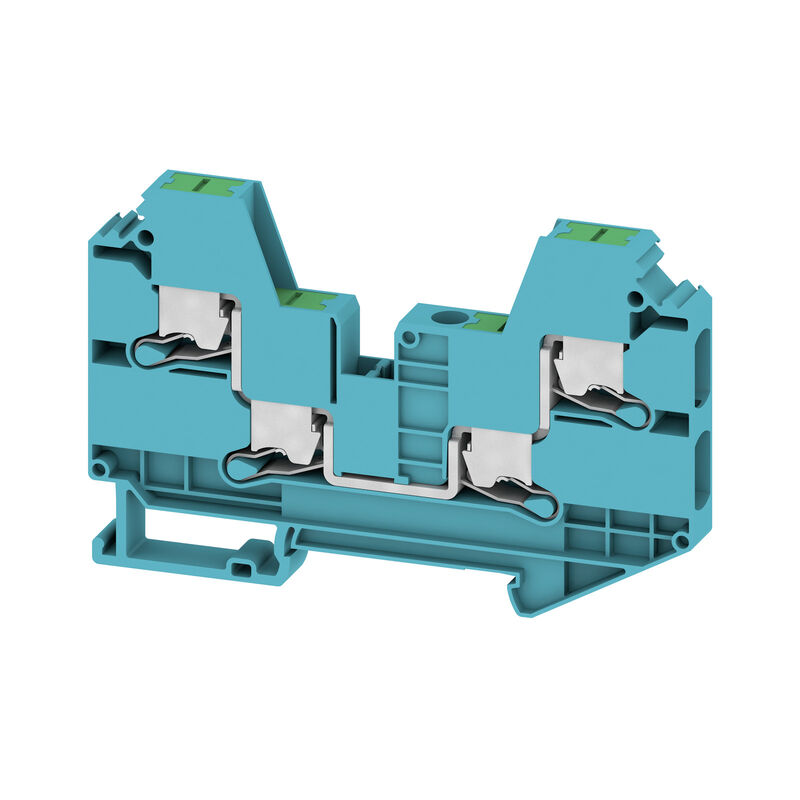

SL4C 6 BL

Bloque de bornes de paso, SNAP IN, azul, 6 mm², 41 A, 1000 V, Número de conexiones: 4, Número de pisos: 1, TS 35, V-0, Wemid, 130 °C

N.º de artículo 3037450000

Versión	Bloque de bornes de paso, SNAP IN, azul, 6 mm², 41 A, 1000 V, Número de conexiones: 4, Número de pisos: 1, TS 35, V-0, Wemid, 130 °C
Código	3037450000
Tipo	SL4C 6 BL
GTIN (EAN)	4099987000192
Cantidad	ST

Temperatura de almacenamiento	-25 °C...60 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	130 °C

Material	Wemid
Color	azul
Color componentes de accionamiento	verde
Grado inflamabilidad según UL 94	V-0

Tapa final obligatoria	Sí
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	4
Número de potenciales por piso	1
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 35
Función N	No
Función PE	No
Función PEN	No

Lados abiertos	derecha
Tipo de fijación	enclavado
Tipo de montaje	TS 35
Versión a prueba de explosivos	No

Tipo de conexión, conexión adicional

SNAP IN

Calibre según 60 947-1	A5
Dimens. caña destornillador	1,0 x 5,5 mm
Dirección de conexión	lateral
Longitud de desaislado	12 mm
Número de conexiones	4
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 8
Sección de conexión del conductor, flexible, max.	10 mm²
Sección de conexión del conductor, flexible, mín.	1,5 mm²
Sección de embornado, máx.	10 mm²
Sección de embornado, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	1,5 mm²
Sección del conductor, semirrígido, máx.	10 mm²
Sección del conductor, semirrígido, mín.	1,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	10 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Terminal tubular doble, max.	4 mm²
Terminal tubular doble, min.	1,5 mm²
Tipo de conexión	SNAP IN

Corriente Gr B (CSA)	40 A
Corriente Gr C (CSA)	40 A
Núm. de certificación (CSA)	1256475-213329
Sección máx. del conductor (CSA)	8 AWG
Sección mín. del conductor (CSA)	14 AWG
Tensión Gr B (CSA)	600 V
Tensión Gr C (CSA)	600 V

Carril	TS 35
Normas	IEC 60947-7-1
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 8

Sección nominal	6 mm²
Tensión nominal	1.000 V
Tensión nominal para bornes contiguos	1.000 V
Tensión nominal DC	1.000 V
Intensidad nominal	41 A
Corriente en conductor máximo	41 A
Normas	IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	0,78 mΩ
Sobretensión de choque nominal	8 kV
Pérdida de potencia según la norma IEC 60947-7-x	1,31 mW
Categoría de sobretensión	III
Grado de polución	3

Núm. de certificación (cURus)

E60693

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320018)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
