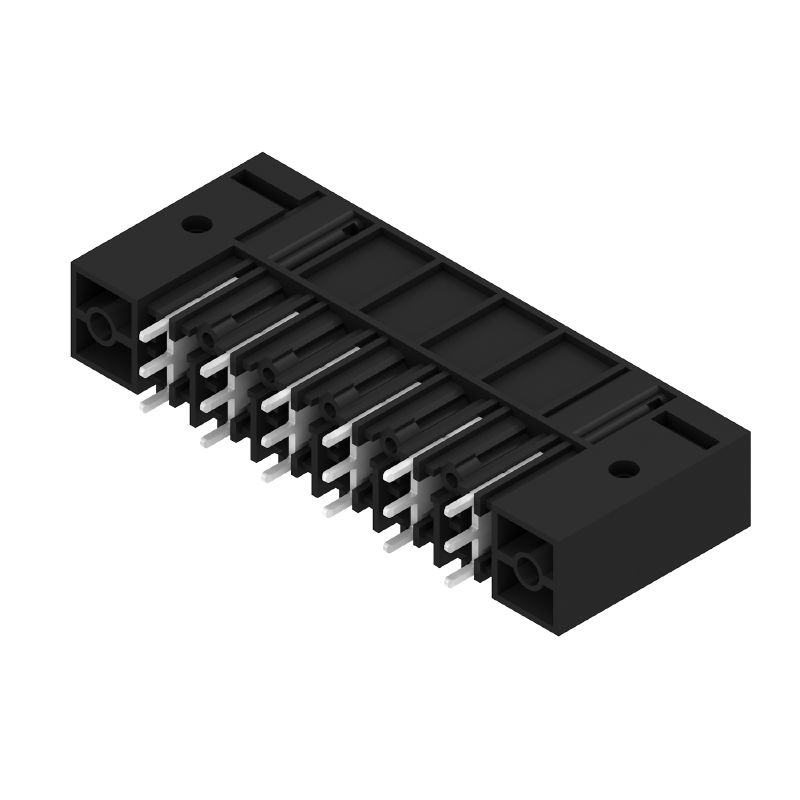

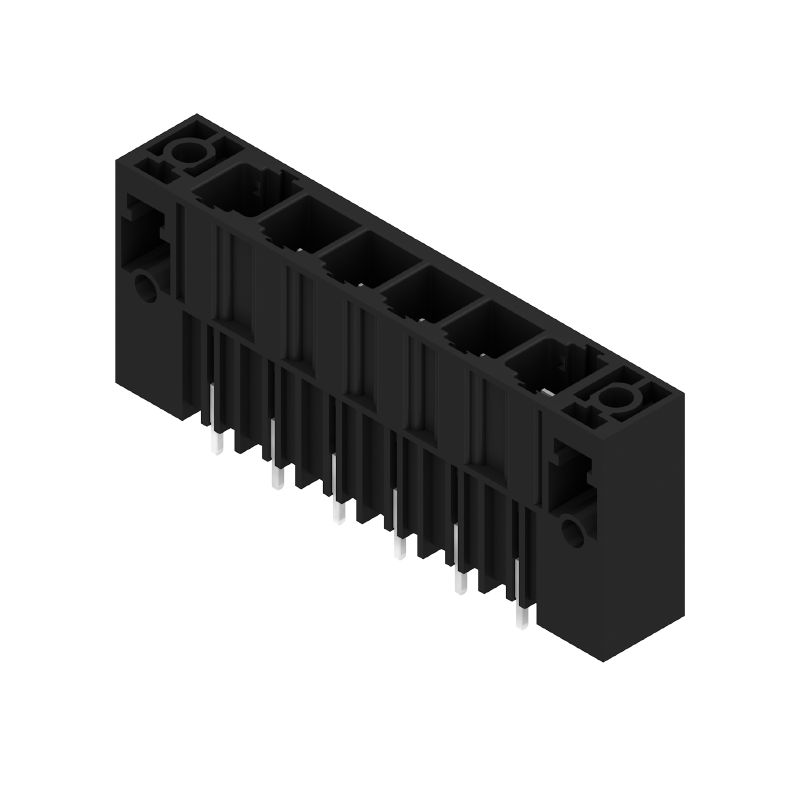

SU 10.16HP/06/180SF 3.5AG BK BX — Imagen de producto

Descargar hoja de datos Componente simple EDA Productos relacionados

SU 10.16HP/06/180SF 3.5AG BK BX

Conector para placa c.i., Conector macho, Brida-tornillo / brida de sujeción, Conexión por soldadura THT, 10.16 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja

N.º de artículo 1850920000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., Conector macho, Brida-tornillo / brida de sujeción, Conexión por soldadura THT, 10.16 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja
Código	1850920000
Tipo	SU 10.16HP/06/180SF 3.5AG BK BX
GTIN (EAN)	4032248381845
Cantidad	18 Pieza
Valores característicos del producto	IEC: 1000 V / 78.3 A UL: 300 V / 60 A
Embalaje	Caja

Dimensiones y pesos

Peso neto

32,8 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Especificaciones del sistema

Familia del producto	OMNIMATE Power - Serie BU/SU 10.16HP
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	10,16 mm
Paso en pulgadas (P)	0,4 "
Angulo de salida	180°
Número de polos	6
Número de terminales de soldadura por polo	3
Longitud del terminal de soldadura (l)	3,5 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,3 mm
Dimensiones del pin de soldadura	1,2 x 1,1 mm
Dimensiones del pin de soldadura = d tolerancia	+0,1 / -0,1 mm
Diámetro de la perforación (D)	1,6 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	50,8 mm
L1 en pulgadas	2 "
Número de series	1
Número de filas de polos	1
Protección contra contacto según DIN VDE 57106	insertado con protección para dedos
Protección contra contacto según DIN VDE 0470	IP 20 insertado
Resistencia de paso	2,00 mΩ
Codificable	Sí
Par de apriete para sujeción por tornillo, mín.	0,3 Nm
Par de apriete para sujeción por tornillo, máx.	0,4 Nm
Par de apriete	Tipo de par: Tornillo de sujeción, Placa de circuito impreso Información de aplicación: Grosor: mín.: 1,44 mm máx.: 1,76 mm Par de apriete: mín.: 0,25 Nm máx.: 0,3 Nm Tornillo recomendado: Número de pieza: 2812340000 Grosor: mín.: 2,88 mm máx.: 3,52 mm Par de apriete: mín.: 0,2 Nm máx.: 0,25 Nm Tornillo recomendado: Número de pieza: 2812340000 Grosor: mín.: 1,44 mm máx.: 3,52 mm Par de apriete: mín.: 0,8 Nm máx.: 0,9 Nm Tornillo recomendado: Número de pieza: 2812290000

Datos del material

Materiales aislantes	PBT GF
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	Plateado
Estructura de capas de la conexión por soldadura	≥ 3 µm Ag
Estructura de capas del contacto del conector	≥ 3 µm Ag
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	120 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	78,3 A
Corriente nominal, número de polos máx. (Tu=20 °C)	67,9 A
Corriente nominal, número de polos mín. (Tu=40 °C)	70,6 A
Corriente nominal, número de polos máx. (Tu=40 °C)	61,3 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	690 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	8 kV
Resistencia a corrientes de corta duración	3 x 1s mit 1000 A
Distancia de fuga, mín.	10,5 mm
Distancia mín.	8,9 mm

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use Group C / CSA)	300 V
Tensión nominal (Use group D / CSA)	600 V
Intensidad nominal (Use Group B / CSA)	60 A
Intensidad nominal (Use Group C / CSA)	60 A
Intensidad nominal (Use Group D / CSA)	5 A

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group C / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	600 V
Intensidad nominal (Use Group B / UL 1059)	60 A
Intensidad nominal (Use Group C / UL 1059)	60 A
Intensidad nominal (Use Group D / UL 1059)	5 A
Distancia de fuga, mín.	10,5 mm
Distancia en el aire, mín.	8,9 mm
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	353 mm
Anchura VPE	136 mm
Altura de VPE	48 mm

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Intensidad nominal relativa a la sección nominal y número mín. de polos.

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Homologación/certificado/documento de conformidad	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_43729)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1850920000)
Notificación de cambio de producto	[PCN_2017_122_PL33x_Packaging_SU1016_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49669) [PCN_2017_122_PL33x_Packaging_SU1016_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49670)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Clasificaciones

ETIM 6.0	EC002637
ETIM 7.0	EC002637
ETIM 8.0	EC002637
ETIM 9.0	EC002637
ECLASS 9.0	27-44-04-02
ECLASS 9.1	27-44-04-02
ECLASS 10.0	27-44-04-02
ECLASS 11.0	27-46-02-01
ECLASS 12.0	27-46-02-01
ECLASS 13.0	27-46-02-01
ECLASS 14.0	27-46-02-01

Homologaciones

Homologaciones	![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693

Accesorios

Terminales y conectores de placas de circuitos impresosConectores para placas de circuitos impresos - OMNIMATE PowerAccesoriosElementos de codificación

ELEM. CODIFIC. KO BU/SU10.16HP BK

N.º de artículo:

1824410000

Unidad de embalaje:

50 Pieza

Conector para placa c.i., Accesorios, Elemento de codificación, negro, Número de polos: 1

Hoja de datos Descargas

KO BU/SU10.16HP WT

N.º de artículo:

2592600000

Unidad de embalaje:

50 Pieza

Conector para placa c.i., Accesorios, Elemento de codificación, natural, Número de polos: 1

Hoja de datos Descargas

Es contrapieza de

Terminales y conectores de placas de circuitos impresosConectores para placas de circuitos impresos - OMNIMATE PowerOMNIMATE Power HP16 mm²Conector hembra con conexión brida-tornilloBUZ 10.16HP/180BUZ 10.16HP/180SF

BUZ 10.16HP/06/180SF AG BK BX

N.º de artículo:

1924750000

Unidad de embalaje:

12 Pieza

Conector para placa c.i., enchufe hembra, 10.16 mm, Número de polos: 6, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 16 mm², Caja

Hoja de datos Descargas
