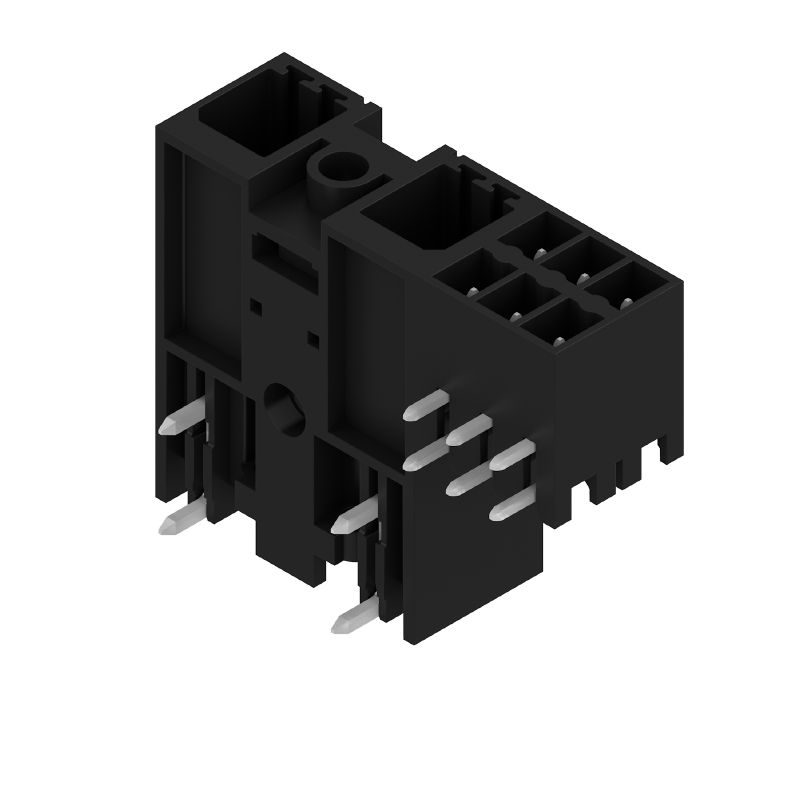

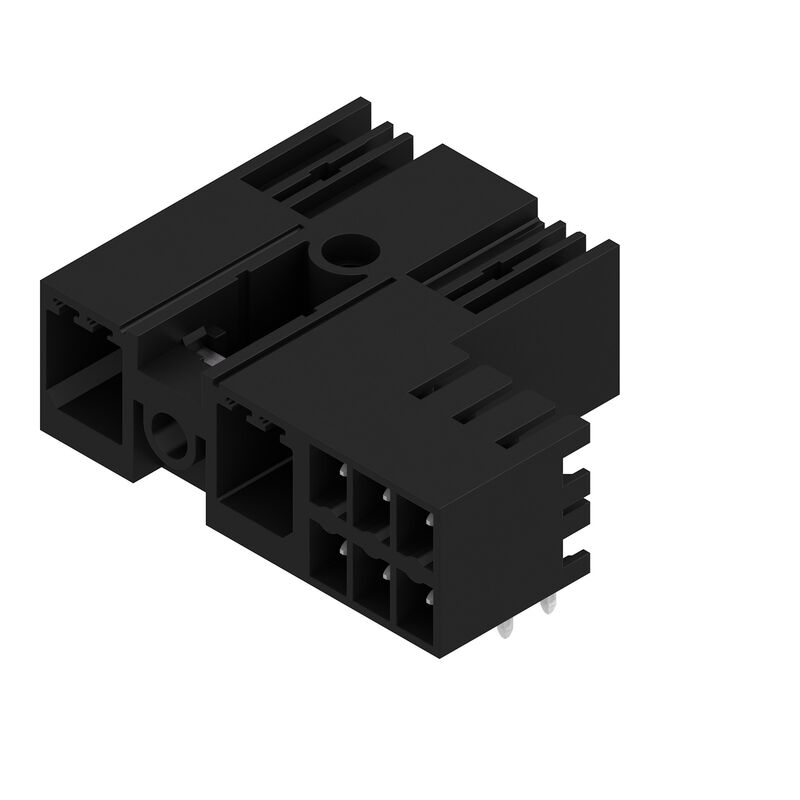

SV 7.62HP/02/90MSF2 SC/06R SN BK BX — Imagen de producto

Descargar hoja de datos Componente simple EDA Productos relacionados

SV 7.62HP/02/90MSF2 SC/06R SN BK BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Sujeción lateral intermedia, Conexión por soldadura THT, 7.62 mm, Número de polos: 2, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja

N.º de artículo 1089570000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Sujeción lateral intermedia, Conexión por soldadura THT, 7.62 mm, Número de polos: 2, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja
Código	1089570000
Tipo	SV 7.62HP/02/90MSF2 SC/06R SN BK BX
GTIN (EAN)	4032248857494
Cantidad	48 Pieza
Valores característicos del producto	IEC: 1000 V / 41 A UL: 300 V / 35 A
Embalaje	Caja

Dimensiones y pesos

Profundidad	28,3 mm
Profundidad (pulgadas)	1,114 inch
Altura	14,9 mm
Altura (pulgadas)	0,587 inch
Altura construcción baja	11,4 mm
Anchura	35,26 mm
Anchura (pulgadas)	1,388 inch
Peso neto	3,34 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Especificaciones del sistema

Familia del producto	OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	7,62 mm
Paso en pulgadas (P)	0,3 "
Angulo de salida	90°
Número de polos	2
Número de terminales de soldadura por polo	2
Longitud del terminal de soldadura (l)	3,5 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,3 mm
Dimensiones del pin de soldadura	0,8 x 1,0 mm
Diámetro de la perforación (D)	1,4 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	15,24 mm
L1 en pulgadas	0,6 "
L2 en mm	7,62 mm
L2 en pulgadas	0,3 "
Número de series	1
Número de filas de polos	1
Protección contra contacto según DIN VDE 57106	safe to back of hand above the printed circuit board
Protección contra contacto según DIN VDE 0470	IP 20
Resistencia de paso	2,00 mΩ
Codificable	Sí
Par de apriete para sujeción por tornillo, mín.	0,2 Nm
Par de apriete para sujeción por tornillo, máx.	0,3 Nm
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	12 N
Fuerza de extracción/polo, máx.	7 N

Datos del material

Materiales aislantes	PA GF
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	II
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 500
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Estructura de capas de la conexión por soldadura	1...3 µm Ni / 4...6 µm Sn mate
Estructura de capas del contacto del conector	1...3 µm Ni / 4...6 µm Sn mate
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	130 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	130 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	41 A
Corriente nominal, número de polos máx. (Tu=20 °C)	41 A
Corriente nominal, número de polos mín. (Tu=40 °C)	41 A
Corriente nominal, número de polos máx. (Tu=40 °C)	41 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	630 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	6 kV
Resistencia a corrientes de corta duración	3 x 1s mit 420 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1121690
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use Group C / CSA)	300 V
Tensión nominal (Use group D / CSA)	600 V
Intensidad nominal (Use Group B / CSA)	33 A
Intensidad nominal (Use Group C / CSA)	33 A
Intensidad nominal (Use Group D / CSA)	5 A
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group C / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	600 V
Intensidad nominal (Use Group B / UL 1059)	35 A
Intensidad nominal (Use Group C / UL 1059)	33 A
Intensidad nominal (Use Group D / UL 1059)	5 A
Distancia de fuga, mín.	9,6 mm
Distancia en el aire, mín.	6,9 mm
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	351 mm
Anchura VPE	135 mm
Altura de VPE	40 mm

Datos técnicos

Paso en mm (híbrido)	nominal: 3,81 mm Componente híbrido: Signal
Paso en mm (señal)	3.81 mm
Paso en pulgadas (híbrido)	nominal: 0,15 " Componente híbrido: Signal
Paso en pulgadas (Señal)	0.15 "
Número de polos (híbrido)	nominal: 6 Componente híbrido: Signal
Número de polos (Señal)	6
Número de terminales de soldadura por polo (híbrido)	Componente híbrido: Signal nominal: 1
Número de terminales de soldadura por polo (Señal)	1
Dimensiones del terminal de soldadura (híbrido)	Dimensiones del pin de soldadura: 0,8 x 0,8 mm Componente híbrido: Signal
Dimensiones del pin de soldadura (señal)	0,8 x 0,8 mm
Dimensiones del terminal de soldadura = d tolerancia (híbrido)	Dimensiones del pin de soldadura = d tolerancia: Tolerancia inferior preestablecida (revela el mínimo): -0,03 Tolerancia superior preestablecida (revela el máximo): +0,01 Tolerancia, unidad: mm Componente híbrido: Signal
Dimensiones del terminal de soldadura = d tolerancia (señal)	-0,03 / +0,01 mm
Diámetro de la perforación (híbrido)	Componente híbrido: Signal nominal: 1,3 mm
Diámetro orificio placa circuito impreso (Señal)	1.3 mm
Tolerancia del diámetro de la perforación (híbrido)	Componente híbrido: Signal Tolerancia de diámetro de la perforación (D): ± 0,1 mm
Tolerancia diámetro orificio placa circuito impreso (señal)	± 0,1 mm
L2 en mm	7,62 mm
L2 en pulgadas	0,3 "
Número de filas (híbrido)	Componente híbrido: Signal
Número de filas (señal)	2
Material de contacto (híbrido)	Componente híbrido: Signal Material de contacto: CuMg
Material de contacto (señal)	CuMg
Superficie de contacto (híbrido)	Componente híbrido: Signal Superficie de contacto: estañado
Superficie de contacto (señal)	estañado
Estructura de capas de la conexión por soldadura (híbrido)	Estructura de capas de la conexión por soldadura: Material: Ni Grosor de capa: mín.: 1 µm máx.: 3 µm Material: Sn Grosor de capa: mín.: 4 µm máx.: 8 µm Componente híbrido: Signal
Estructura de capas de la conexión por soldadura (señal)	1-3 µm Ni / 4-8 µm Sn
Estructura de capas del contacto del conector (híbrido)	Estructura de capas del contacto del conector: Material: Ni Grosor de capa: mín.: 1 µm máx.: 3 µm Material: Sn Grosor de capa: mín.: 4 µm máx.: 8 µm Componente híbrido: Signal
Estructura de capas del contacto del conector (señal)	1-3 µm Ni / 4-8 µm Sn
Tensión nominal para clase de sobretensión / grado de polución II/2 (híbrido)	Componente híbrido: Signal nominal: 320 V
Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal)	320 V
Tensión nominal para clase de sobretensión / grado de polución III/2 (híbrido)	Componente híbrido: Signal nominal: 160 V
Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal)	160 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (híbrido)	Componente híbrido: Signal nominal: 160 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal)	160 V
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (híbrido)	Componente híbrido: Signal nominal: 2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal)	2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (híbrido)	Componente híbrido: Signal nominal: 2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal)	2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (híbrido)	Componente híbrido: Signal nominal: 2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal)	2.5 kV
Corriente nominal, número de polos (Tu=40 °C) (híbrido)	Componente híbrido: Signal mín.: 12,7 A
Corriente nominal, número de polos (Tu=20 °C) (híbrido)	Componente híbrido: Signal mín.: 14,2 A
Corriente momentánea máxima (híbrido)	Resistencia a corrientes de corta duración: 3 x 1s mit 80 A Componente híbrido: Signal
Resistencia a corriente momentánea máxima (señal)	3 x 1s mit 80 A
Distancia de fuga (híbrido)	Componente híbrido: Signal mín.: 4,38 mm
Distancia en el aire (híbrido)	Componente híbrido: Signal mín.: 3,6 mm
Tensión nominal (Use group B / CSA) (híbrido)	Componente híbrido: Signal nominal: 300 V
Tensión nominal (Use group B / CSA) (Señal)	300 V
Tensión nominal (Use group C / CSA) (híbrido)	Componente híbrido: Signal nominal: 50 V
Tensión nominal (Use group C / CSA) (Señal)	50 V
Intensidad nominal (Use group B / CSA) (Híbrido)	Componente híbrido: Signal nominal: 9 A
Tensión nominal (Use group B / CSA) (Señal)	9 A
Intensidad nominal (Use group C / CSA) (Híbrido)	Componente híbrido: Signal nominal: 9 A
Intensidad nominal (Use Group C /CSSA (Señal)	9 A
Intensidad nominal (Use group D / CSA) (Híbrido)	Componente híbrido: Signal nominal: 9 A
Intensidad nominal (Use group D) (Señal)	9 A
Tensión nominal (Use group B / UL 1059) (Híbrido)	Componente híbrido: Signal nominal: 300 V
Tensión nominal (Use group B / UL 1059) (Señal)	300 V
Tensión nominal (Use group C / UL 1059) (Híbrido)	Componente híbrido: Signal nominal: 50 V
Tensión nominal (Use group C / UL 1059] (Señal)	50 V
Tensión nominal (Use group D / UL 1059) (híbrido)	Componente híbrido: Signal
Intensidad nominal (Use group B / UL 1059) (híbrido)	Componente híbrido: Signal nominal: 5 A
Intensidad nominal (Use group B / UL 1059) (Señal)	5 A
Intensidad nominal (Use group B) (híbrido)	Componente híbrido: Signal nominal: 5 A
Intensidad nominal (Use group C / UL 1059) (Señal)	5 A
Intensidad nominal (Use group D / UL 1059) (híbrido)	Componente híbrido: Signal

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Los datos técnicos se refieren a los contactos de potencia

Datos técnicos de contactos de aviso: 50 V / 5 A, longitud de desaislado 8 mm

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Datos del esquema: P1=7,62 mm; P2=3,81 mm

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

MFX y MSFX: X= Posición de la sujeción intermedia p.ej. MF2, MSF3

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
