SV 7.62HP/05/270MF4 SC/04R SN BK BX

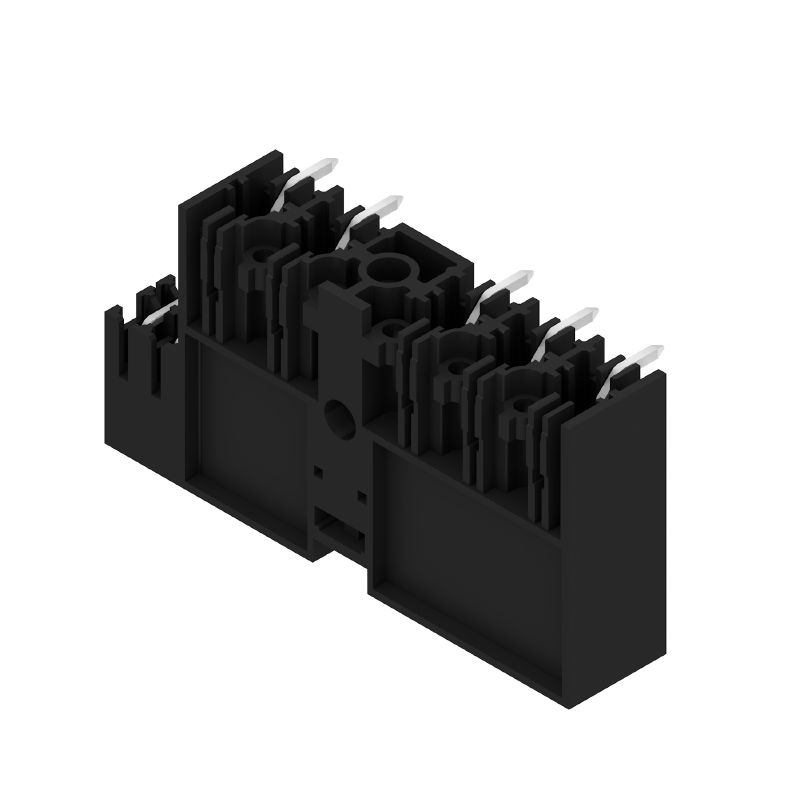

Imagen de producto
SV 7.62HP/05/270MF4 SC/04R SN BK BX

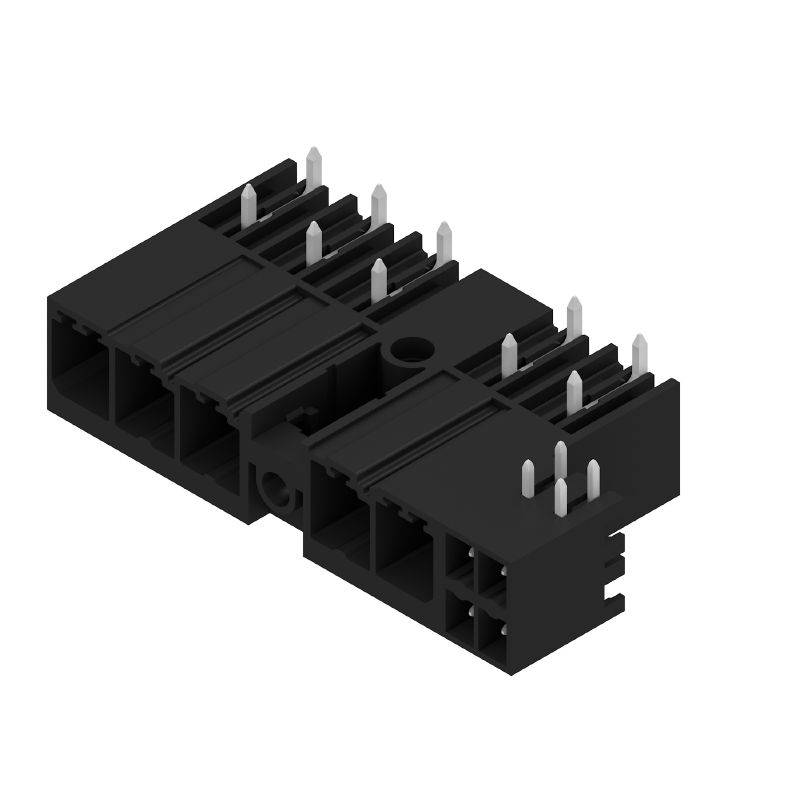

Imagen de producto
SV 7.62HP/05/270MF4 SC/04R SN BK BX
Dimensional drawing

SV 7.62HP/05/270MF4 SC/04R SN BK BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Brida intermedia, Conexión por soldadura THT, 7.62 mm, Número de polos: 5, 270°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja

N.º de artículo 1090300000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Es contrapieza de 2 Productos relacionados 18
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Datos técnicos Indicación importante Imágenes del producto Clasificaciones

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Datos generales para pedido

Verze
Conector para placa c.i., Conector macho, cerrado lateralmente, Brida intermedia, Conexión por soldadura THT, 7.62 mm, Número de polos: 5, 270°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja
Číslo objednávky
1090300000
Typ
SV 7.62HP/05/270MF4 SC/04R SN BK BX
GTIN (EAN)
4032248861583
Qté.
30 Pieza
Valores característicos del producto
IEC: 1000 V / 41 A
UL: 300 V / 35 A
Embalaje
Caja

Dimensiones y pesos

Hloubka
28,3 mm
Profondeur (pouces)
1,114 inch
Výška
14,9 mm
Altura (pulgadas)
0,587 inch
Altura construcción baja
11,4 mm
Šířka
54,31 mm
Anchura (pulgadas)
2,138 inch
Poids net
8,35 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
270°
Número de polos
5
Número de terminales de soldadura por polo
2
Longitud del terminal de soldadura (l)
3,5 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Dimensions du picot à souder
0,8 x 1,0 mm
Diámetro de la perforación (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
38,1 mm
L1 en pulgadas
1,5 "
L2 en mm
3,81 mm
L2 in inch
0,15 "
quantità di file
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
safe to back of hand above the printed circuit board
Protección contra contacto según DIN VDE 0470
IP 20
Resistencia de paso
2,00 mΩ
Codificable
Sí
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
12 N
Tažná síla / pól, max.
7 N

Datos del material

Izolační materiál
PA GF
Barevný
negro
Colour chart (similar)
RAL 9011
Isolierstoffgruppe
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Contact material
Aleación de Cu
Surface du contact
estañado
Структура слоев соединения под пайку
1...3 µm Ni / 4...6 µm Sn mate
Struktura warstwowa wtyku
1...3 µm Ni / 4...6 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
130 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
130 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
41 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1.000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
630 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1s mit 420 A

Datos nominales según CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
600 V
Courant nominal (groupe d'utilisation B / CSA)
33 A
Courant nominal (groupe d'utilisation C / CSA)
33 A
Intensidad nominal (Use Group D / CSA)
5 A
Hivatkozás a tanúsítási értékekre
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
33 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Distancia de fuga, mín.
9,6 mm
Distancia en el aire, mín.
6,9 mm
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Balení
Caja
Délka VPE
350 mm
Šířka VPE
135 mm
Výška VPE
40 mm

Datos técnicos

Paso en mm (híbrido)
  • nominal:
    3,81 mm
  • Componente híbrido:
    Signal
Paso en mm (señal)
3.81 mm
Paso en pulgadas (híbrido)
  • nominal:
    0,15 "
  • Componente híbrido:
    Signal
Paso en pulgadas (Señal)
0.15 "
Número de polos (híbrido)
  • nominal:
    4
  • Componente híbrido:
    Signal
Número de polos (Señal)
4
Número de terminales de soldadura por polo (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    1
Número de terminales de soldadura por polo (Señal)
1
Dimensiones del terminal de soldadura (híbrido)
  • Dimensiones del pin de soldadura:
    0,8 x 0,8 mm
  • Componente híbrido:
    Signal
Dimensiones del pin de soldadura (señal)
0,8 x 0,8 mm
Dimensiones del terminal de soldadura = d tolerancia (híbrido)
  • Dimensiones del pin de soldadura = d tolerancia:
    • Tolerancia inferior preestablecida (revela el mínimo):
      -0,03
    • Tolerancia superior preestablecida (revela el máximo):
      +0,01
    • Tolerancia, unidad:
      mm
  • Componente híbrido:
    Signal
Dimensiones del terminal de soldadura = d tolerancia (señal)
-0,03 / +0,01 mm
Diámetro de la perforación (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    1,3 mm
Diámetro orificio placa circuito impreso (Señal)
1.3 mm
Tolerancia del diámetro de la perforación (híbrido)
  • Componente híbrido:
    Signal
  • Tolerancia de diámetro de la perforación (D):
    ± 0,1 mm
  • Tolerancia de diámetro de la perforación (D):
    + 0,1 mm
Tolerancia diámetro orificio placa circuito impreso (señal)
± 0,1 mm
L2 en mm
3,81 mm
L2 en pulgadas
0,15 "
Número de filas (híbrido)
  • Componente híbrido:
    Signal
Número de filas (señal)
2
Material de contacto (híbrido)
  • Componente híbrido:
    Signal
  • Material de contacto:
    CuMg
Material de contacto (señal)
CuMg
Superficie de contacto (híbrido)
  • Componente híbrido:
    Signal
  • Superficie de contacto:
    estañado
Superficie de contacto (señal)
estañado
Estructura de capas de la conexión por soldadura (híbrido)
  • Estructura de capas de la conexión por soldadura:
    • Material:
      Ni
    • Grosor de capa:
      • mín.:
        1 µm
      • máx.:
        3 µm
    • Material:
      Sn
    • Grosor de capa:
      • mín.:
        4 µm
      • máx.:
        8 µm
  • Componente híbrido:
    Signal
Estructura de capas de la conexión por soldadura (señal)
1-3 µm Ni / 4-8 µm Sn
Estructura de capas del contacto del conector (híbrido)
  • Estructura de capas del contacto del conector:
    • Material:
      Ni
    • Grosor de capa:
      • mín.:
        1 µm
      • máx.:
        3 µm
    • Material:
      Sn
    • Grosor de capa:
      • mín.:
        4 µm
      • máx.:
        8 µm
  • Componente híbrido:
    Signal
Estructura de capas del contacto del conector (señal)
1-3 µm Ni / 4-8 µm Sn
Tensión nominal para clase de sobretensión / grado de polución II/2 (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    320 V
Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal)
320 V
Tensión nominal para clase de sobretensión / grado de polución III/2 (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    160 V
Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal)
160 V
Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/3 (hybrid)
  • Componente híbrido:
    Signal
  • nominal:
    160 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal)
160 V
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal)
2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    2,5 kV
과전압 등급/오염 심각도 III/2에 대한 정격 충격 전압 (신호)
2.5 kV
Tensione impulsiva di dimensionamento per classe di sovratensione / grado di lordura di livello III/3 (ibrido)
  • Componente híbrido:
    Signal
  • nominal:
    2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal)
2.5 kV
Corriente nominal, número de polos (Tu=40 °C) (híbrido)
  • Componente híbrido:
    Signal
  • mín.:
    12,7 A
Corriente nominal, número de polos (Tu=20 °C) (híbrido)
  • Componente híbrido:
    Signal
  • mín.:
    14,2 A
Corriente momentánea máxima (híbrido)
  • Resistencia a corrientes de corta duración:
    3 x 1s mit 80 A
  • Componente híbrido:
    Signal
Resistencia a corriente momentánea máxima (señal)
3 x 1s mit 80 A
Distancia de fuga (híbrido)
  • Componente híbrido:
    Signal
  • mín.:
    4,38 mm
Distancia en el aire (híbrido)
  • Componente híbrido:
    Signal
  • mín.:
    3,6 mm
Tensión nominal (Use group B / CSA) (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    300 V
Tensión nominal (Use group B / CSA) (Señal)
300 V
Jmenovité napětí (aplikační skupina C / CSA) (Hybrid)
  • Componente híbrido:
    Signal
  • nominal:
    50 V
Tensión nominal (Use group C / CSA) (Señal)
50 V
Intensidad nominal (Use group B / CSA) (Híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    9 A
Tensión nominal (Use group B / CSA) (Señal)
9 A
Intensidad nominal (Use group C / CSA) (Híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    9 A
Intensidad nominal (Use Group C /CSSA (Señal)
9 A
Intensidad nominal (Use group D / CSA) (Híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    9 A
Intensidad nominal (Use group D) (Señal)
9 A
Tensión nominal (Use group B / UL 1059) (Híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    300 V
Tensión nominal (Use group B / UL 1059) (Señal)
300 V
Tensión nominal (Use group C / UL 1059) (Híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    50 V
Tensión nominal (Use group C / UL 1059] (Señal)
50 V
Tensión nominal (Use group D / UL 1059) (híbrido)
  • Componente híbrido:
    Signal
Intensidad nominal (Use group B / UL 1059) (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    5 A
Intensidad nominal (Use group B / UL 1059) (Señal)
5 A
Intensidad nominal (Use group B) (híbrido)
  • Componente híbrido:
    Signal
  • nominal:
    5 A
Intensidad nominal (Use group C / UL 1059) (Señal)
5 A
Intensidad nominal (Use group D / UL 1059) (híbrido)
  • Componente híbrido:
    Signal

Indicación importante

IPC shoda
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Poznámky
  • Los datos técnicos se refieren a los contactos de potencia
  • Datos técnicos de contactos de aviso: 50 V / 5 A, longitud de desaislado 8 mm
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Datos del esquema: P1=7,62 mm; P2=3,81 mm
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • MFX y MSFX: X= Posición de la sujeción intermedia p.ej. MF2, MSF3
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Imágenes del producto

Título de ilustración-06
Connection diagram

Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
