SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX

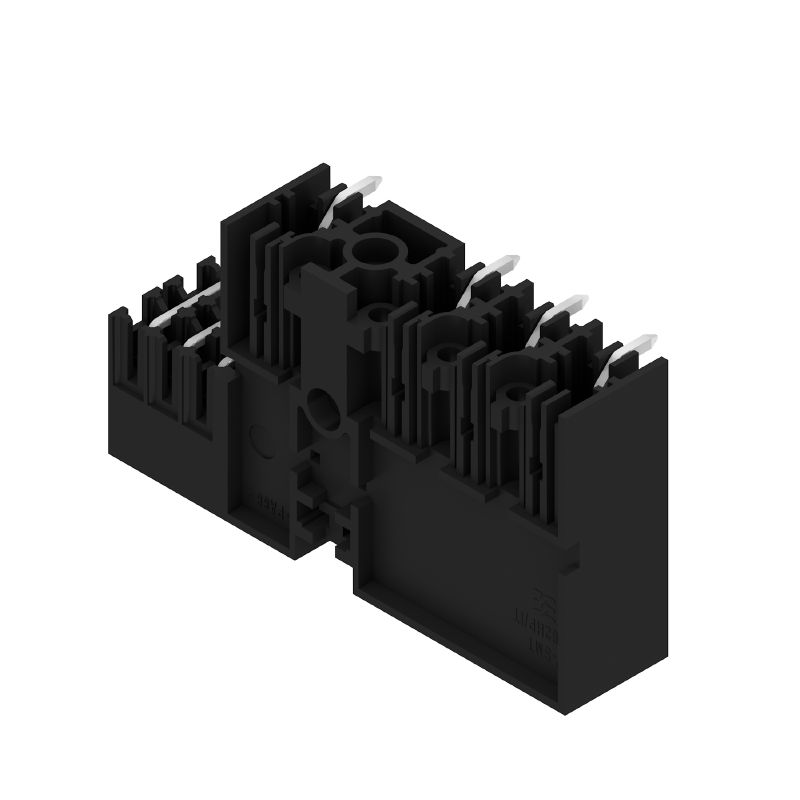

Illustrazione del prodotto
SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX
Illustrazione del prodotto
SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX
Dimensional drawing

SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX

Bu ürün yakında mevcut olmayacak.

Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 4, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box

Ürün No. 2529460000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 1 Şunun karşı parçasıdır 2 İlgili ürünler 2
Dopuszczenia Allmänna beställningsdata Wymiary i masa Miljööverenstämmelse för produkt Systemparametrar Dane materiałowe Dane znamionowe wg IEC Rated data acc. to UL 1059 Упаковка Технические данные Wichtiger Hinweis Klassifikationen

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 4, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box
Nr zam.
2529460000
Typ
SV-SMT 7.62HP/04/270MF4 SC/6 2.6SN BX
GTIN (EAN)
4050118539738
Ilość
36 items
Product data
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Packaging
Box
Status dostawy
This article will no longer be available in the future.
Ostatnia data zamówienia
/Date(1806444000000)/

Wymiary i masa

Głębokość
28,3 mm
Głębokość (cale)
1,114 inch
Wysokość
14 mm
Wysokość (cale)
0,551 inch
Höhe niedrigstbauend
11,4 mm
Szerokość
50,5 mm
Breite (inch)
1,988 inch
Masa netto
2 g

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel utan undantag
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemparametrar

Rodzina produktów
OMNIMATE Power – serie BV/SV 7.62HP
Rodzaj przyłącza
Platinenanschluss
montaż na płytce drukowanej
THT/THR-Lötanschluss
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
kąt odejścia
270°
Liczba biegunów
4
liczba kołków lutowanych na biegun
2
Długość kołka lutowniczego (l)
2,6 mm
Wymiary kołka lutowniczego
0.8 x 1.0 mm
Średnica otworu oczka lutowniczego (D)
1,4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
30,48 mm
L1 w calach
1,2 "
L2 in mm
7,62 mm
L2 w calach
0,3 "
Liczba rzędów
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
safe to back of hand above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP 20
Volume resistance
2.00 mΩ
Can be coded
Yes
Siła wtykania/biegun, maks.
12 N
Siła ciągnięcia / biegun, maks.
7 N

Dane materiałowe

Materiał izolacyjny
PA 9T
Barwny
černá
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Materiał styków
Cu-alloy
Powierzchnia styku
луженые
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 4...6 µm Sn matt
Struktura warstwowa wtyku
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
130 °C
Temperaturområde Montage, min.
-25 °C
Temperature range, installation, max.
130 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
41 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
41 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
630 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1 сек. с 420 A

Rated data acc. to UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
33 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
33 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.
Odstęp izolacyjny po izolacji, min.
9,6 mm
Odstęp izolacyjny powietrzny, min.
6,9 mm

Упаковка

opakowanie
Ящик
Długość VPE
338 mm
Szerokość VPE
130 mm
Wysokość VPE
33 mm

Технические данные

Raster w mm (hybrydowe)
  • nominell:
    3,81 mm
  • Hybridkomponent:
    Signal
Raster w mm (Signal)
3.81 mm
Raster w calach (hybrydowe)
  • nominale:
    0,15 "
  • Componente ibrido:
    Signal
Raster w calach (Signal)
0.15 "
Liczba biegunów (hybrydowy)
  • nominal:
    6
  • Hybridanteil:
    Signal
Number of poles (Signal)
6
Liczba kołków lutowniczych na biegun (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    1
Number of solder pins per pole (Signal)
1
Wymiary kołka lutowniczego (hybrydowe)
  • Solder pin dimensions:
    0.8 x 0.8 mm
  • Hybrid component:
    Signal
Solder pin dimensions (Signal)
0.8 x 0.8 mm
Wymiary kołka lutowniczego = d tolerancja (hybrydowe)
  • Solder pin dimensions = d tolerance:
    • Lower tolerance with prefix (reveals minimum):
      -0,03
    • Upper tolerance with prefix (reveals maximum):
      +0,01
    • Tolerance, unit:
      mm
  • Hybrid component:
    Signal
Solder pin dimensions = d tolerance (Signal)
-0,03 / +0,01 mm
Średnica oczka lutowniczego (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    1,3 mm
PCB hole diameter (Signal)
1.3 mm
Tolerancja średnicy oczka lutowniczego (hybrydowe)
  • Hybrid component:
    Signal
  • Solder eyelet hole diameter tolerance (D):
    ± 0.1 mm
  • Solder eyelet hole diameter tolerance (D):
    + 0,1 mm
PCB hole diameter tolerance (Signal)
± 0.1 mm
L2 w mm
7,62 mm
L2 w calach
0,3 "
Liczba rzędów (hybrydowe)
  • Hybrid component:
    Signal
Number of rows (Signal)
2
Materiał styku (hybrydowe)
  • Hybrid component:
    Signal
  • Contact material:
    CuMg
Material de contacto (señal)
CuMg
Powierzchnia styku (hybrydowe)
  • Hybrid component:
    Signal
  • Érintkező felület:
    ónozott
Contact surface (Signal)
tinned
Struktura warstwowa przyłącza lutowanego (hybrydowa)
  • Struktura warstwowa przyłącza lutowanego:
    • Materiał:
      Ni
    • Siła warstwy:
      • min.:
        1 µm
      • maks.:
        3 µm
    • Materiał:
      Sn
    • Siła warstwy:
      • min.:
        4 µm
      • maks.:
        8 µm
  • Element hybrydowy:
    Signal
Структура слоев соединения под пайку (сигнал)
1-3 µm Ni / 4-8 µm Sn
Struktura warstwowa wtyku (hybrydowe)
  • Skiktstruktur för stiftkontakten:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Layer structure of the plug contact (Signal)
1-3 µm Ni / 4-8 µm Sn
Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia II/2 (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    320 V
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
320 V
Rated voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    160 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
160 V
Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia III/3 (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    160 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
160 V
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
2.5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/2 (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    2,5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal)
2.5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (hybrydowe)
  • Hybrid component:
    Signal
  • nominal:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
2.5 kV
Short-time withstand current capacity (hybrid)
  • Short-time withstand current resistance:
    3 x 1s with 80 A
  • Hybrid component:
    Signal
Short-time withstand current resistance (Signal)
3 x 1s with 80 A
Creepage distance (hybrid)
  • Hybrid component:
    Signal
  • min.:
    4,38 mm
Clearance distance (hybrid)
  • Hybrid component:
    Signal
  • min.:
    3,6 mm
Napięcie znamionowe (grupa użytkowa B / CSA) (Hybrydowe)
  • Hybridní komponent:
    Signal
  • jmen.:
    300 V
Rated voltage (Use group B / CSA) (Signal)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA) (Hybrydowe)
  • Hybridanteil:
    Signal
  • nominal:
    50 V
Rated voltage (Use group C / CSA) (Signal)
50 V
Rated current (Use group B / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    9 A
Tensión nominal (Use group B / CSA) (Señal)
9 A
Rated current (Use group C / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation C / CSA) (Signal)
9 A
Névleges áram (D felhasználási csoport / CSA) (hibrid)
  • Hybrid component:
    Signal
  • névleges:
    9 A
Corrente nominale (Gruppo D / CSA) (Segnale)
9 A
Tensione nominale (Gruppo B / UL 1059) (Ibrido)
  • Componente ibrido:
    Signal
  • nominale:
    300 V
Tensione nominale (Gruppo B / UL 1059] (Segnale)
300 V
Tensione nominale (Gruppo C / UL 1059) (Ibrido)
  • Componente ibrido:
    Signal
  • nominale:
    50 V
Tensione nominale (Gruppo C / UL 1059] (Segnale)
50 V
Tensione nominale (Gruppo D / UL 1059) (Ibrido)
  • Componente ibrido:
    Signal
  • nominale:
    300 V
Tensione nominale (Gruppo D / UL 1059] (Segnale)
300 V
Corrente nominale (Gruppo B / UL 1059) (Ibrido)
  • Componente ibrido:
    Signal
  • nominale:
    5 A
정격 전류 (사용 그룹 B / UL 1059) (신호)
5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    5 A
Номинальный ток (группа использования C/UL 1059) (сигнал)
5 A
Märkström (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal

Wichtiger Hinweis

Zgodność IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Uwagi
  • Technische Daten beziehen sich auf die Leistungskontakte
  • Technische Daten Signalkontake: 50V / 5A, Abisolierlänge 8mm
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe: P1=7,62 mm; P2=3,81 mm
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • MFX und MSFX: X= Position des Mittelflansch z.B. MF2, MSF3
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
