接线端子D 2 MK5/2 PA/NA

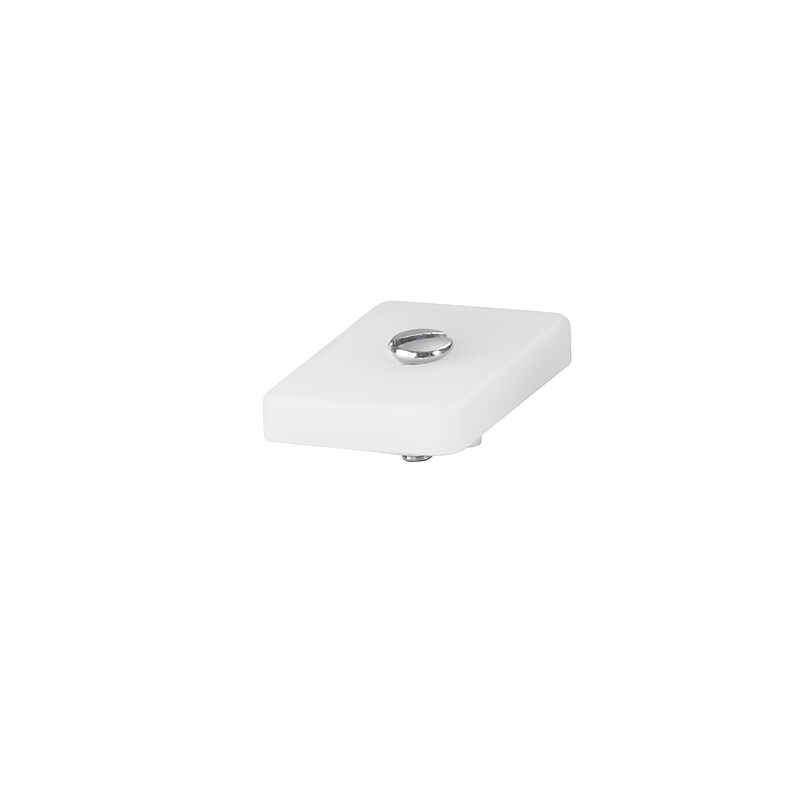

产品图片

接线端子D 2 MK5/2 PA/NA

端子盖, 白色, PA 66, 高度: 4000 mm, 宽度: 18 mm, 深: 7.7 mm, V-2

商品编号 0244060000
下载技术数据页 产品下载 工程支持
是附件 1 相关商品 25
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 大小 通用的 额定数据 分类

审批

ROHS
一致

通用订货数据

版本
端子盖, 白色, PA 66, 高度: 4000 mm, 宽度: 18 mm, 深: 7.7 mm, V-2
订货号
0244060000
类型
D 2 MK5/2 PA/NA
GTIN (EAN)
4008190071844
数量
50  PC

尺寸和重量

深
7.7  mm
深度 (英寸)
0.303  inch
高度
4,000  mm
高度 (英寸)
157.48  inch
宽度
18  mm
宽度 (英寸)
0.709  inch
净重
1.72  g

温度

存储温度
-25 °C...55 °C
环境温度
-5 °C…40 °C
最小持续工作温度
-50  °C
最大持续工作温度
100  °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

材料参数

材料
PA 66
颜色编码
白色
阻燃等级符合 UL 94
V-2

系统特征值

类型
用于端子导轨
必须的端板
无
导轨
安装板

其它技术参数

安装指导
直接安装
安装方式
直接安装
防爆版
不

可压接导线 (其它联接)

其他联接方式的接口类型
螺钉联接

可压接导线 (额定联接)

联接点数量
4
联接类型
螺钉联接
螺丝刀口尺寸
0.6 x 3.5 mm
连接方向
水平进线

大小

固定尺寸
12  mm

通用的

回路数
2
安装指导
直接安装
导轨
安装板

额定数据

污染等级
3

分类

ETIM 6.0
EC002848
ETIM 7.0
EC002848
ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 9.0
27-14-11-92
ECLASS 9.1
27-14-11-92
ECLASS 10.0
27-14-11-92
ECLASS 11.0
27-14-11-92
ECLASS 12.0
27-14-11-92
ECLASS 13.0
27-25-03-90
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
