TFIS 12-240VUC 1CO M7C
TFI-SERIES, Flerfunktions tidrelä, med separat styringång, Antal kontakter: 1, Växlandekontakt, AgNi, Märkstyrspänning: 12...240 V UC -10 % / +10 %, Varaktig ström: 8 A, Skruvanslutning
Produkt-ID
2697250000
Egenskaper
| Utförande | TFI-SERIES, Flerfunktions tidrelä, med separat styringång, Antal kontakter: 1, Växlandekontakt, AgNi, Märkstyrspänning: 12...240 V UC -10 % / +10 %, Varaktig ström: 8 A, Skruvanslutning |
| Art.nr. | 2697250000 |
| Typ | TFIS 12-240VUC 1CO M7C |
| GTIN (EAN) | 4050118705263 |
| Förp. | 1 items |
| Djup | 60 mm |
| Byggdjup (tum) | 2,362 inch |
| Höjd | 87 mm |
| Bygghöjd (tum) | 3,425 inch |
| Bredd | 17,5 mm |
| Byggbredd (tum) | 0,689 inch |
| Nettovikt | 72 g |
| Lagertemperatur | -25 °C...70 °C |
| Drifttemperatur | -25 °C...55 °C |
| Fuktighet | 15…85 % rel. fuktighet, ingen kondens |
| REACH SVHC | / |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| Märkstyrspänning | 12...240 V UC -10 % / +10 % |
| Märkeffekt |
4 VA
1,5 W |
| Statusindikering |

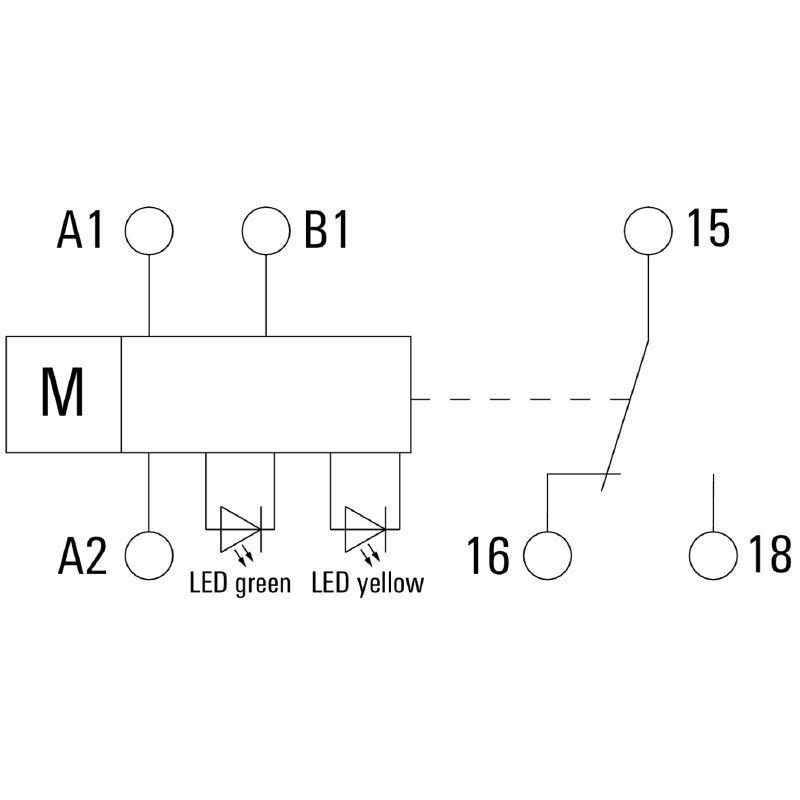

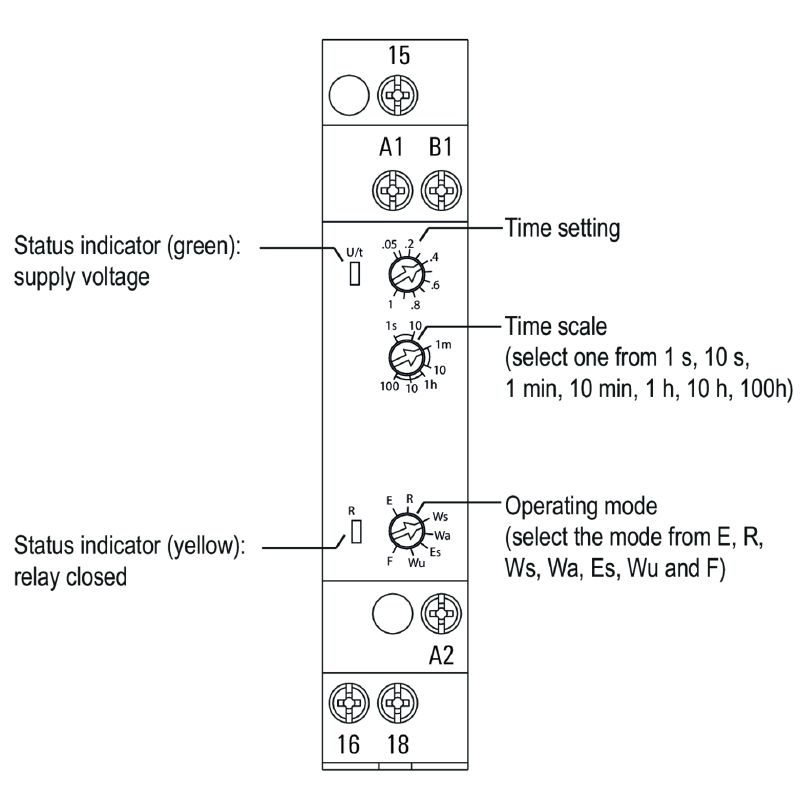

LED green (U/t): flashes when time runs, lights permanently with supply voltage applied
LED yellow (R): relay closed |
| Tidsområden |
0.05 s - 1 s
0.5 s - 10 s 3 s - 60 s 30 s - 10 min 3 min - 1 h 30 min - 10 h 5 h - 100 h |
| Inställningsnoggrannhet | 5 % |
| max. inchterställningstid vid spänningsavbrott | 100 ms |
| Basnoggrannhet |
±6 % (av värdet vid slutet av skalan, för tidsintervallet 0,05 s-1 s)
±1 % (av värdet vid slutet, för alla andra tidsintervall) |
| Min. Impulslängd | 100 ms |
| Repetitions exakthet | < 0m5 % eller ±5 ms |
| Märkkopplingsspänning | 250 V AC |
| Normalspänning | 8 A |
| Brytspänning AC, max. | 250 V |
| Brytspänning DC, max. | 30 V |
| min. Bryteffekt |
10 mA @ 12 V
100 mA @ 5 V |
| AC-brytförmåga (ohmsk), max. | 2000 VA |
| DC-brytförmåga (ohmsk), max. | 240 W |
| Kontakttyp | 1 Växlandekontakt (AgNi) |
| Elektrisk livslängd DC-spole | 2x105 tändcykler (1000 VA ohm belastning) |
| Mekanisk livslängd | 20 x 106 kopplingscykler |
| Byggform | Installationskapsling; 1 TE |
| Lämplig för frontmontage | Nej |
| Utförande | med separat styringång |
| Skena | TS 35 |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Nej |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-0 |
| UL94 brännbarhetsklass för komponent |
|
| Resistance to vibration EN 61812-1 |
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g |
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 3 mm |
| Spänningstålighet styrsida - lastsida | 1.6 kV |
| Stöthållspänning | 4 kV |
| Skyddsklass | IP20 |
| Certifikat-Nr. (cULus) | E360862 |
| Ledaranslutningsteknik | Skruvanslutning |
| Avisoleringslängd nominellt | 8 mm |
| Åtdragningsmoment, max. | 1 Nm |
| Anslutningsområde, märkarea | 2,5 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, entrådig max. | 4 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 2,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 0,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 2,5 mm² |
| Klingmått | Gr. PZ1 |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_94020) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96348) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2697250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2697250000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2697250000&norm=0) |
| Användardokumentation |
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97432)
[Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97442) [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_102533) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| ECLASS 14.0 | 27-37-16-05 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E360862 |
