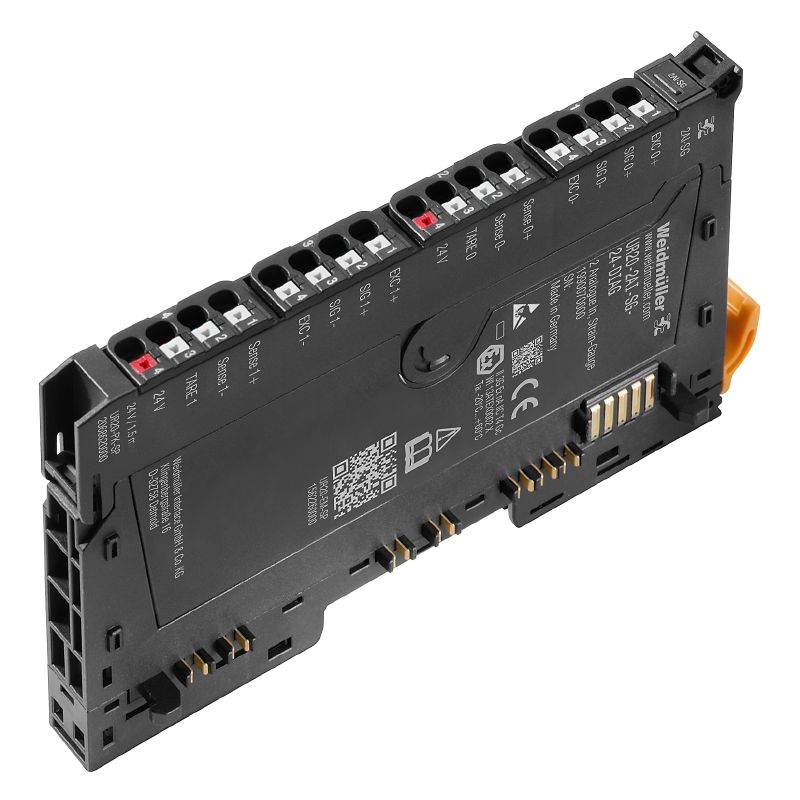

UR20-2AI-SG-24-DIAG — Imagen de producto

Descargar hoja de datos Productos relacionados

UR20-2AI-SG-24-DIAG

Módulo de E/S remoto, IP20, Señales analógicas, Entrada, Conexión PUSH IN

N.º de artículo 1990070000

Propiedades

Datos generales para pedido

Versión	Módulo de E/S remoto, IP20, Señales analógicas, Entrada, Conexión PUSH IN
Código	1990070000
Tipo	UR20-2AI-SG-24-DIAG
GTIN (EAN)	4050118374902
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	76 mm
Profundidad (pulgadas)	2,992 inch
Altura	120 mm
Altura (pulgadas)	4,724 inch
Anchura	11,5 mm
Anchura (pulgadas)	0,453 inch
Medida de fijación, altura	128 mm
Peso neto	90 g

Temperaturas

Temperatura de almacenamiento	-40 °C ... +85 °C
Temperatura de servicio	-20 °C ... +60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	82327f13-cd27-455a-ab5b-a62e1996dcf8

entradas analógicas

Alimentación del sensor	max. 10 mA
Alimentación del sensor	mín.: 0 mA nominal: 10 mA máx.: 10 mA
Carga del sensor permitida	85 ... 5000 Ω
Coeficiente de temperatura	<5 ppm/K
Conexión de sensor	4 conductores 6-wire parameterisable
Diagnóstico de canales individuales	Sí
Diagnóstico de módulo	Sí
Filtro de entrada	10 ms
Número de entradas analógicas	2
Precisión	Calibración del cliente: ±0,01% FSR (100 ppm) ±1% FSR (con interferencia)
Rango de medida	± 150 mV
Resistente a cortocircuitos	Sí
Resolución	24 bits por canal
Sensibilidad del sensor admitida	0,5 mV - 30 V configurable
Tiempo de transformación	5 - 800 ms configurable
Tipo de entrada	Tipo 1 según IEC 61131-2 Tipo 3 según IEC 61131-2
Valor de entrada	Diferencial para evaluar un adaptador de tracción puenteado

entradas digitales

Alimentación del sensor	max. 10 mA
Conexión de sensor	4 conductores 6-wire parameterisable
Diagnóstico de canales individuales	Sí
Diagnóstico de módulo	Sí
Entradas digitales	2
Filtro de entrada	10 ms
Resistente a cortocircuitos	Sí
Tensión de entrada High	> 11 V
Tensión de entrada Low	< 5 V
Tipo de entrada	Tipo 1 según IEC 61131-2 Tipo 3 según IEC 61131-2

Datos de conexión

Sección de conexión del conductor, flexible, max.	1,5 mm²
Sección de conexión del conductor, flexible, máx. (AWG)	AWG 16
Sección de conexión del conductor, flexible, mín.	0,14 mm²
Sección de conexión del conductor, flexible, mín. (AWG)	AWG 26
Sección de conexión del conductor, rígido, max.	1,5 mm²
Sección de conexión del conductor, rígido, min.	0,14 mm²
Sección de conexión del conductor, rígido, máx. (AWG)	AWG 16
Sección de conexión del conductor, rígido, mín. (AWG)	AWG 26
Tipo de conexión	PUSH IN

Datos generales

Carril	TS 35
Categoría de sobretensión	II
Grado de polución	2
Grado inflamabilidad según UL 94	V-0
Humedad del aire (almacenamiento)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (funcionamiento)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (transporte)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Presión del aire (almacenamiento)	1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Presión del aire (funcionamiento)	≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Presión del aire (transporte)	1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Resistencia a vibraciones	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm de amplitud conforme a IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g de aceleración conforme a IEC 60068-2-6
Shock	15 g en 11 ms, onda semisinusoidal, según IEC 60068-2-27
Tensión de prueba	500 V

Alimentación

Consumo de corriente desde I_ENTRADA (el correspondiente segmento de alimentación)	35 mA
Consumo de corriente desde I_sys, typ.	8 mA
Tensión de alimentación	24 V DC +20 %/ -15 % vía bus del sistema

Datos del sistema

Datos de diagnóstico	1 Bit
Datos de parámetros	14 Byte
Datos de procesos	10 Byte
Interfaz	Bus de sistema u-remote
Interfaz para la configuración	Micro USB 2.0
Protocolo bus de campo	PROFINET IRT PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link
Separación galvánica	500 V DC entre los circuitos de corriente
Tipo de módulo	Módulo de entrada analógica
Velocidad de transmisión bus de sistema, máx.	48 Mbit

Descargas

Homologación/certificado/documento de conformidad	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281444) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262438)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65583) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1990070000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1990070000)
Notificación de cambio de producto	[Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695)
Software	[Firmware -- Archive firmware UR20-2AI-SG-24-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_49409) [Firmware -- Current firmware UR20-2AI-SG-24-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_58357)
Documentación del usuario	[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC001596
ETIM 7.0	EC001596
ETIM 8.0	EC001596
ETIM 9.0	EC001596
ECLASS 9.0	27-24-26-01
ECLASS 9.1	27-24-26-01
ECLASS 10.0	27-24-26-01
ECLASS 11.0	27-24-26-01
ECLASS 12.0	27-24-26-01
ECLASS 13.0	27-24-26-01
ECLASS 14.0	27-24-26-01

Homologaciones

Homologaciones	![ABS](/picture/ABS.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E141197
N.º de certificado (cULusEX)	E223527
