UR20-8AI-I-16-HD
UR20-8AI-I-16-HD

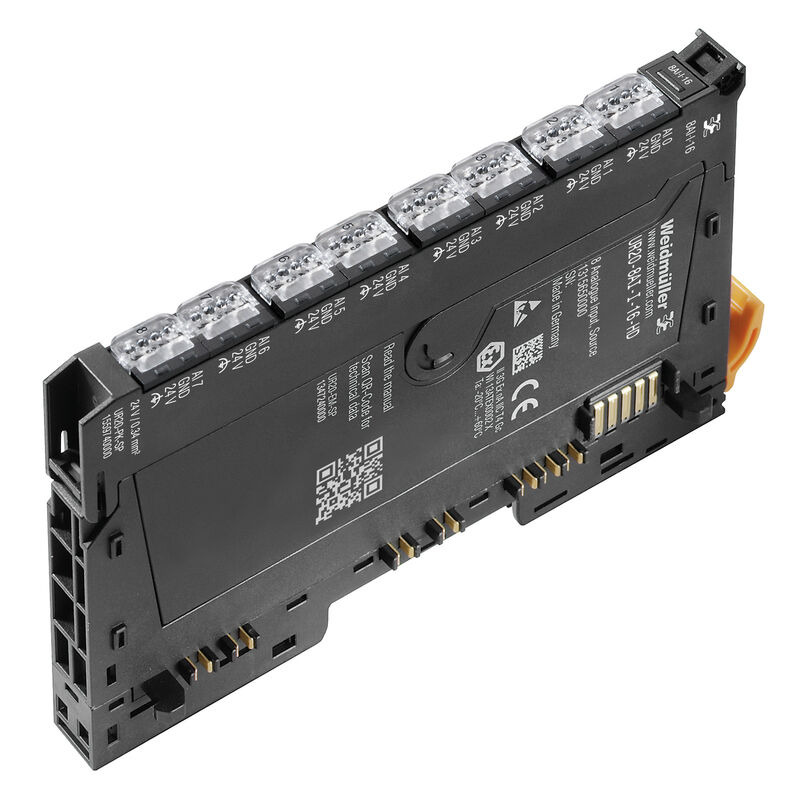

Produktillustration
UR20-8AI-I-16-HD

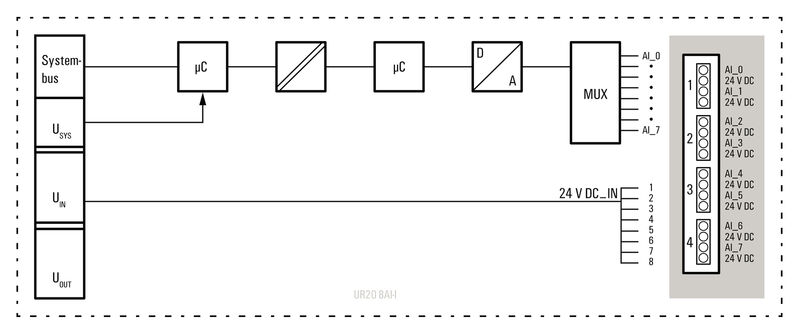

Block diagram
UR20-8AI-I-16-HD

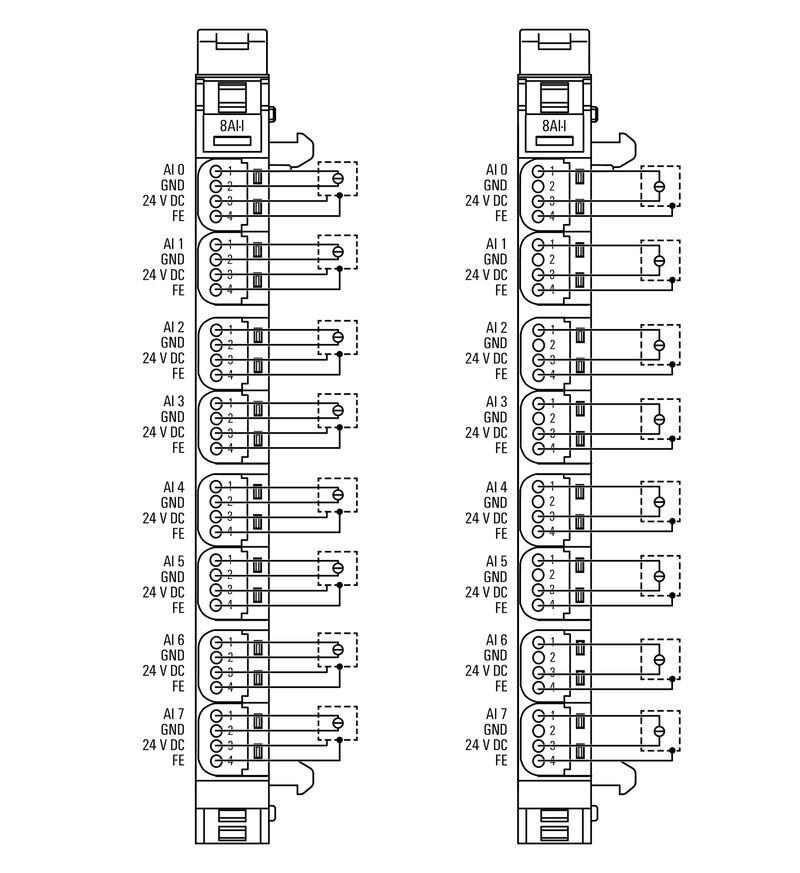

Connection diagram
UR20-8AI-I-16-HD
Förklaring av förkortningar

UR20-8AI-I-16-HD

Remote I/O-modul, IP20, Analogsignaler, Ingång, 8-kanals

N.º de artículo 1315650000
Abrir en el configurador
Descargar hoja de datos Teknisk support Stöd för programvara Nedladdningar av produkter
Příslušenství 15 Náhradní díly 2 Jednotlivé díly 2 Příbuzné výrobky 16
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt analoga ingångar Anslutningsdata Allmänna data Nätdel Systemdata Viktig hänvisningstext Klassificeringar

Godkännanden

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E141197
Certificate no. (cULusEX)
E223527

Allmänna beställningsdata

Version
Remote I/O-modul, IP20, Analogsignaler, Ingång, 8-kanals
Order No.
1315650000
Type
UR20-8AI-I-16-HD
GTIN (EAN)
4050118118834
Cantidad
1 items

Mått och vikter

Depth
76 mm
Byggdjup (tum)
2,992 inch
Height
120 mm
Bygghöjd (tum)
4,724 inch
Width
11,5 mm
Byggbredd (tum)
0,453 inch
Mounting dimension - height
128 mm
Nettovikt
74 g

Temperaturer

Temperatura de almacenamiento
-40 °C ... +85 °C
Temperatura de servicio
-20 °C...60 °C

Miljööverenstämmelse för produkt

RoHS megfelelőségi állapot
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktens koldioxidavtryck
  • Vagga till grind:
    7,689 kg CO2 eq.

analoga ingångar

Givaranslutning
2-ledare
3-ledare
3-ledare + FE
Individuell kanaldiagnos
Nej
Ingångsvärde
Ström I (0–20 mA, 4–20 mA)
Internal resistance I
50 Ω
Kortslutningssäker
Ja
Moduldiagnos
Ja
noggrannhet
0,1 % FSR
Omvandlingstid
1 ms
Počet analogových vstupů
8
Sensor-försörjning
Ja
Skydd polförväxling
Ja
Upplösning
16 Bit

Anslutningsdata

Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, entrådig max.
0,35 mm²
Ledardiameter, entrådig min.
0,14 mm²
Ledardiameter, entrådig, max. (AWG)
AWG 22
Ledardiameter, entrådig, min. (AWG)
AWG 26
Ledardiameter, fintrådig, max.
0,35 mm²
Ledardiameter, fintrådig, max. (AWG)
AWG 22
Ledardiameter, fintrådig, min. (AWG)
AWG 26

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Luftfuktighet (drift)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (lagring)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (transport)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Lufttryck (drift)
≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2
Lufttryck (lagring)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Lufttryck (transport)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Montageskena obestyckad
TS 35
Nedsmutsningsgrad
2
Provspänning
500 V
Stöt
15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27
Vibrationstålighet
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6
Överspänningskategori
II

Nätdel

Matningsspänning
24 V DC +20 %/ -15 %
över systembussen
Skydd polförväxling
Ja
Strömförbrukning från Iin (aktuellt effektsegment)
20 mA + last
Strömförbrukning från Isys, typ.
8 mA

Systemdata

Fältbussprotokoll
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Galvanisk isolation
500 V DC mellan strömbanororna
Gränssnitt
u-remote systembuss
Modultyp
Analog ingångsmodul
Processdata
16 Byte
Överföringshastighet för systembuss, max.
48 MBit/s

Viktig hänvisningstext

Termékinformáció

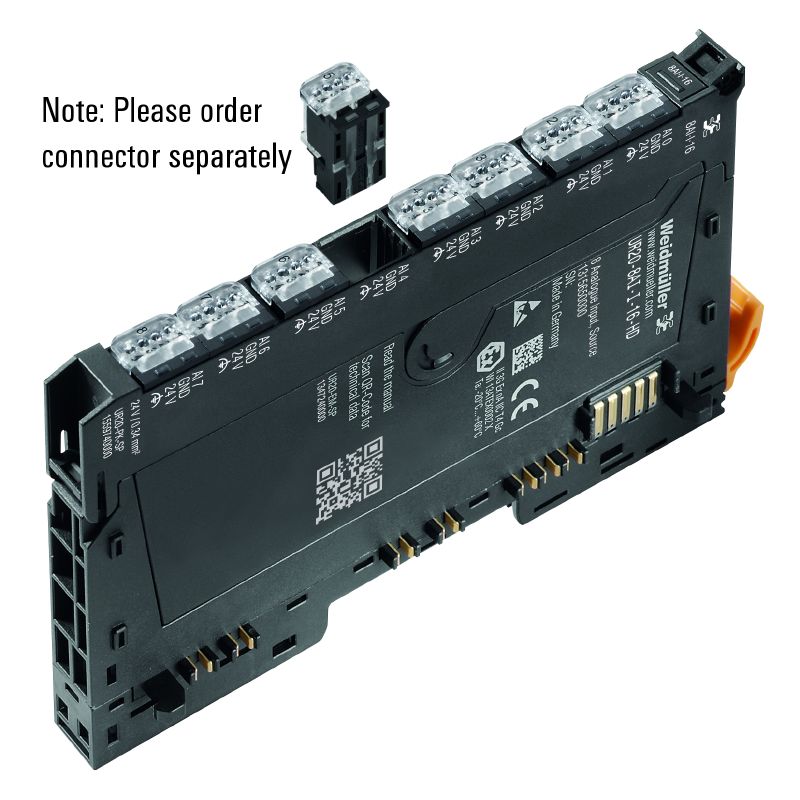

Note: Please order connector (1469340000) separately

Klassificeringar

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
