UR20-FBC-CAN

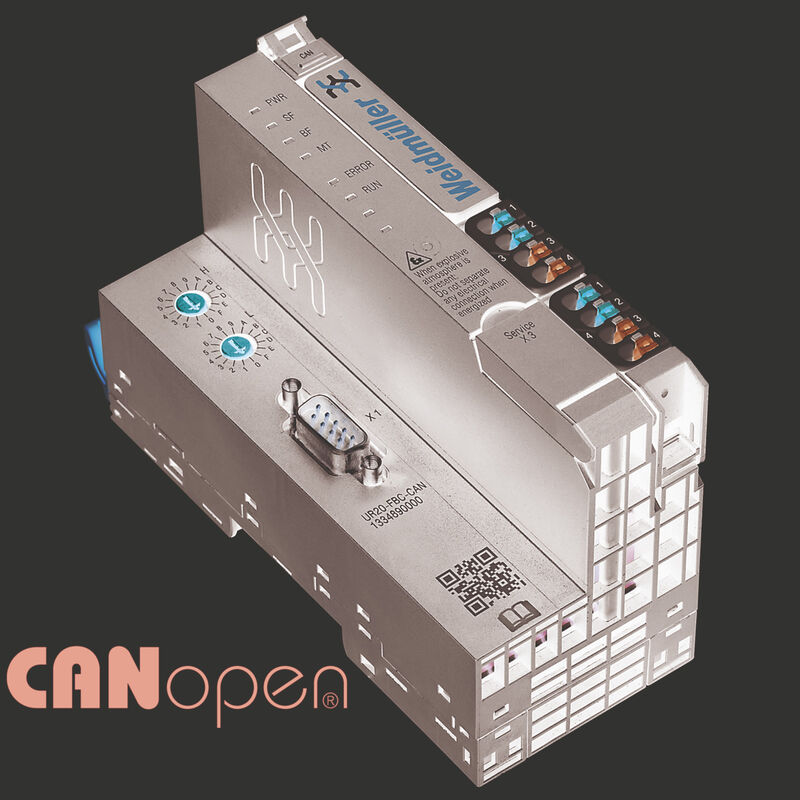

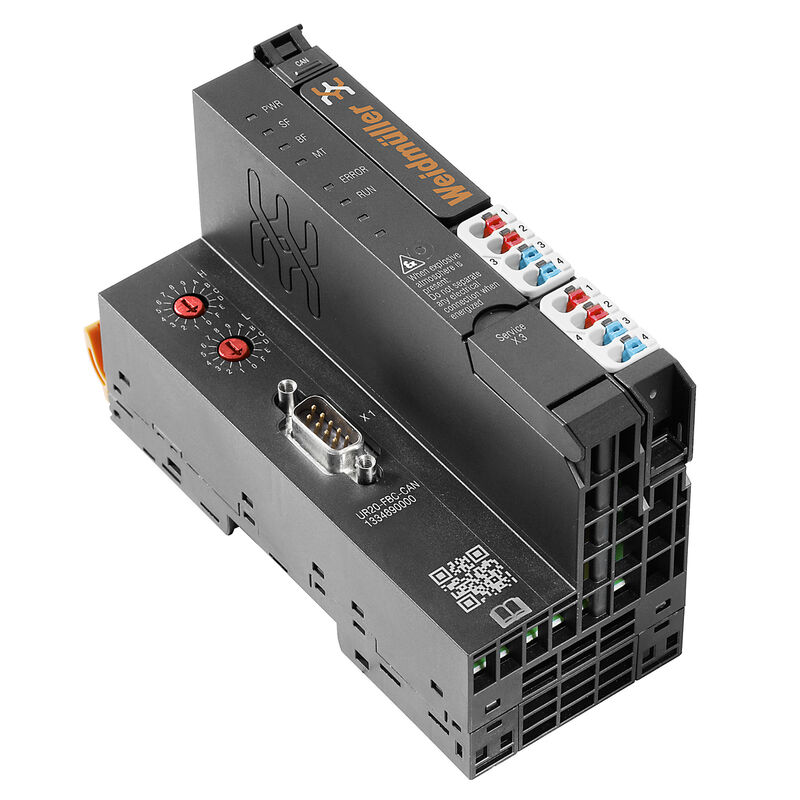

UR20-FBC-CAN — Imagen de producto

Similar a la ilustración

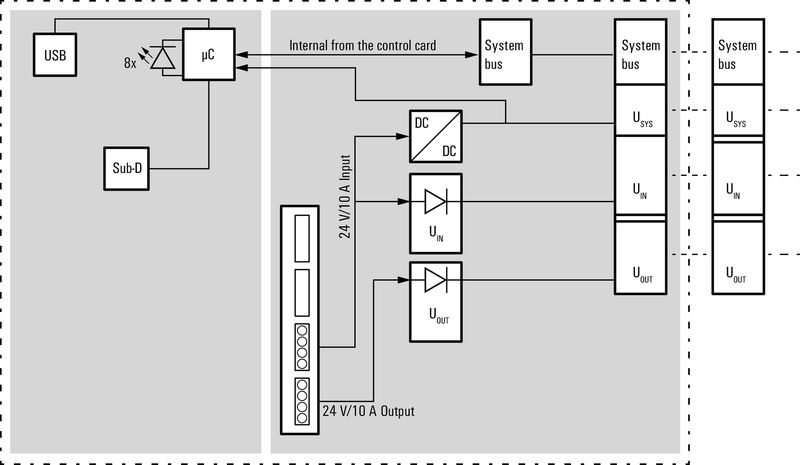

UR20-FBC-CAN — Block diagram

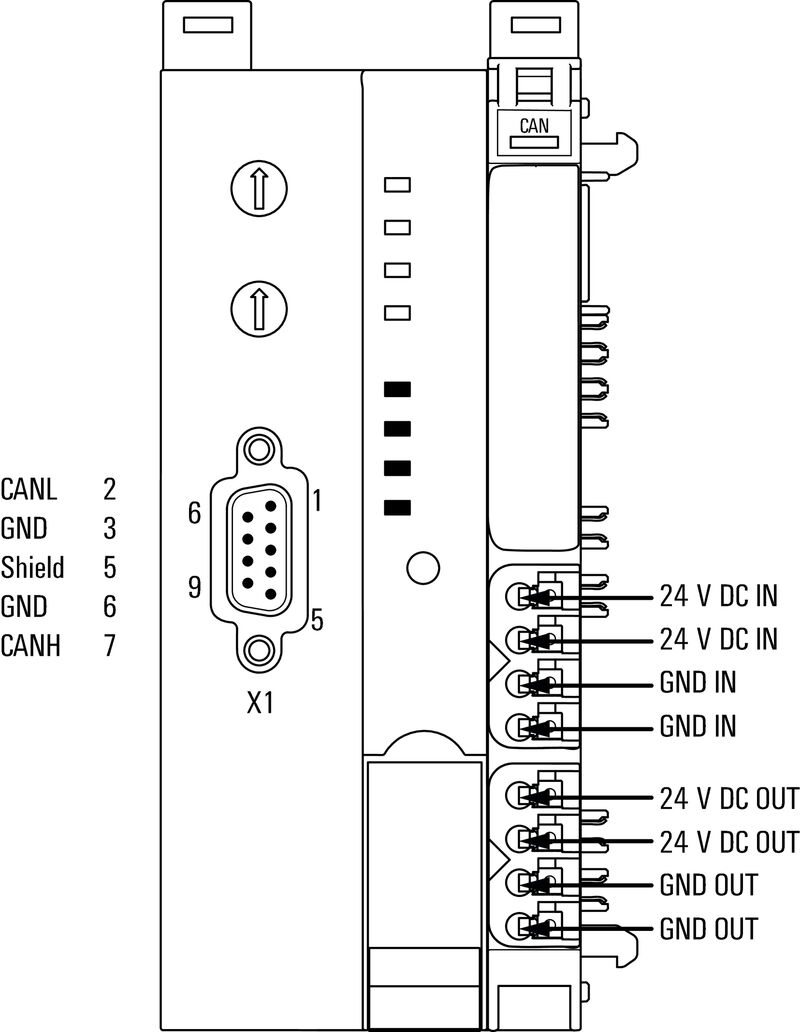

UR20-FBC-CAN — Connection diagram

UR20-FBC-CAN — Explicación de abreviaturas

Descargar hoja de datos

UR20-FBC-CAN

Cabecera de bus de campo de E/S remoto, IP20, CANopen

N.º de artículo 1334890000

Propiedades

Datos generales para pedido

Versión	Cabecera de bus de campo de E/S remoto, IP20, CANopen
Código	1334890000
Tipo	UR20-FBC-CAN
GTIN (EAN)	4050118138313
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	76 mm
Profundidad (pulgadas)	2,992 inch
Altura	120 mm
Altura (pulgadas)	4,724 inch
Anchura	52 mm
Anchura (pulgadas)	2,047 inch
Medida de fijación, altura	128 mm
Peso neto	220 g

Temperatura de almacenamiento	-40 °C ... +85 °C
Temperatura de servicio	-20 °C ... +60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7a, 7cI
REACH SVHC	Lead 7439-92-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP	6e2691a1-14ad-497d-95a2-4457373ed84f

Datos de conexión

Sección de conexión del conductor, flexible, max.	1,5 mm²
Sección de conexión del conductor, flexible, máx. (AWG)	AWG 16
Sección de conexión del conductor, flexible, mín.	0,14 mm²
Sección de conexión del conductor, flexible, mín. (AWG)	AWG 26
Sección de conexión del conductor, rígido, max.	1,5 mm²
Sección de conexión del conductor, rígido, min.	0,14 mm²
Sección de conexión del conductor, rígido, máx. (AWG)	AWG 16
Sección de conexión del conductor, rígido, mín. (AWG)	AWG 26
Tipo de conexión	PUSH IN

Datos generales

Carril	TS 35
Categoría de sobretensión	II
Grado de polución	2
Grado inflamabilidad según UL 94	V-0
Humedad del aire (almacenamiento)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (funcionamiento)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (transporte)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Presión del aire (almacenamiento)	1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Presión del aire (funcionamiento)	≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Presión del aire (transporte)	1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Resistencia a vibraciones	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm de amplitud conforme a IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g de aceleración conforme a IEC 60068-2-6
Shock	15 g en 11 ms, onda semisinusoidal, según IEC 60068-2-27
Tensión de prueba	500 V

Consumo de corriente desde I_sys, typ.	90 mA
Corriente de alimentación del sistema, máx	4 A
Corriente de alimentación para I_ENTRADA (línea de corriente de entrada)	mín.: 10.000 mA nominal: 10.000 mA máx.: 10.000 mA
Corriente de alimentación para I_ENTRADA (línea de corriente de entrada) , máx.	10 A
Corriente de alimentación para I_SALIDA (línea de corriente de salida)	mín.: 10.000 mA nominal: 10.000 mA máx.: 10.000 mA
Corriente de alimentación para I_SALIDA (línea de corriente de salida) , máx.	10 A
Tensión de alimentación	24 V DC +20 %/ -15 % vía bus del sistema
Tensión de alimentación para salidas	24 V DC +20 %/ -15 %
Tensión de alimentación y entradas	24 V DC +20 %/ -15 %

Datos del sistema

Conexión	SUB-D9 (Conector macho)
Datos de diagnóstico	244 Byte
Datos de parámetros	244 Byte
Datos de procesos	488 Byte
Interfaz	Bus de sistema u-remote
Interfaz para la configuración	Micro USB 2.0
Número máx. de módulos	64
Protocolo bus de campo	CANopen
Tipo de módulo	Cabecera de bus
Velocidad de transmisión bus de sistema, máx.	48 Mbit/s
Velocidad de transmisión de bus de campo, máx.	1 Mbit/s

Indicación importante

Información de producto

The matching end brackets are included with the coupler.

Homologación/certificado/documento de conformidad	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [WI13ATEX0002 Power Calc](https://mdcop.weidmueller.com/mediadelivery/asset/900_216512)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54144) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1334890000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1334890000)
Notificación de cambio de producto	[Release-Notes - Firmware, EDS and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_49697)
Software	[Firmware -- Application_Note_Firmwareupdate_UR20_coupler_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49331) [Firmware -- Application_Note_Firmwareupdate_UR20_coupler_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49332) [Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377) [Firmware -- Archiv Firmware files CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68243) [Firmware -- Current Firmware file CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68244) [Device description -- Archiv EDS files CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68245) [Device description -- Current EDS file CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68246) [Driver -- USB driver](https://mdcop.weidmueller.com/mediadelivery/asset/900_88417)
Documentación del usuario	[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC001603
ETIM 7.0	EC001603
ETIM 8.0	EC001603
ETIM 9.0	EC001603
ECLASS 9.0	27-24-26-07
ECLASS 9.1	27-24-26-07
ECLASS 10.0	27-24-26-07
ECLASS 11.0	27-24-26-07
ECLASS 12.0	27-24-26-07
ECLASS 13.0	27-24-26-07
ECLASS 14.0	27-24-26-07

Homologaciones	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CCS](/picture/CCS.gif) ![CE](/picture/CE.gif) ![CLASSNK](/picture/CLASSNK.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![KR](/picture/KR.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E141197
N.º de certificado (cULusEX)	E223527
