Propiedades
| Versión | Descargador de sobretensión, Baja tensión, Protector de sobretensión, Monofásico, TN, TT nur für N-PE |
| Código | 2726800000 |

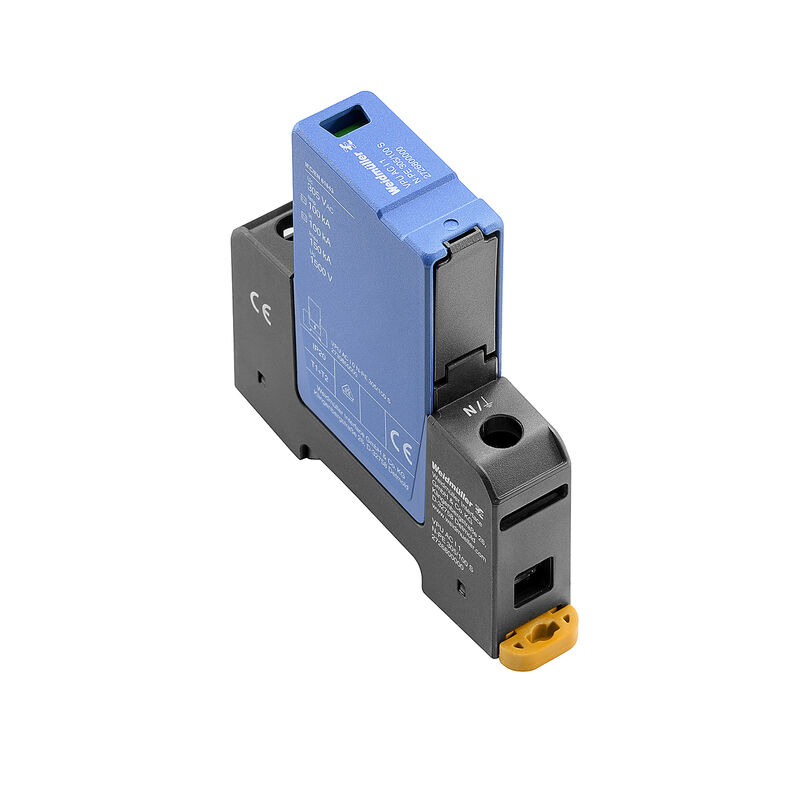

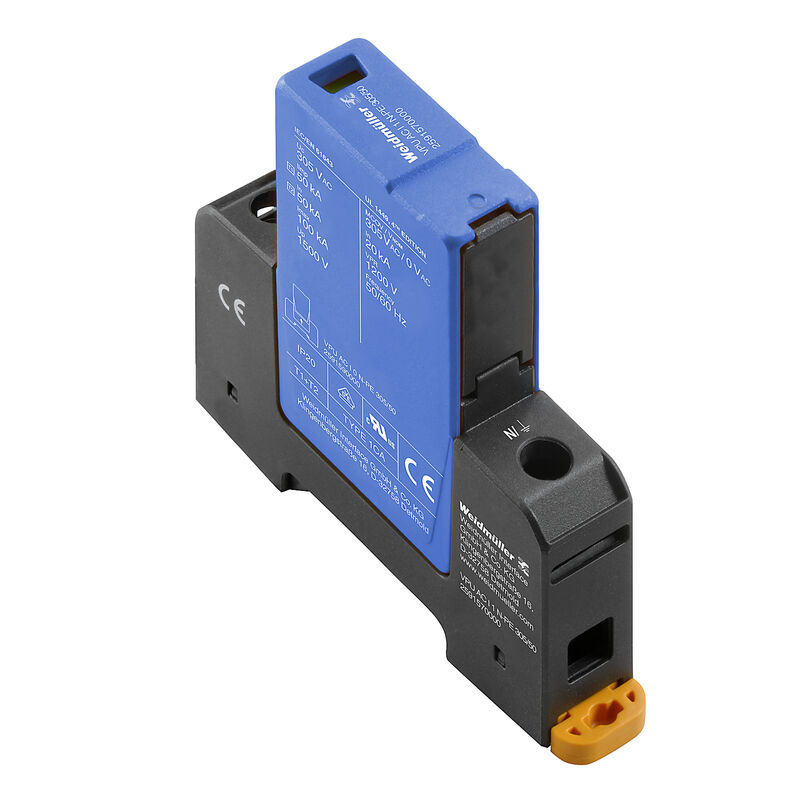

| Tipo | VPU AC I 1 N-PE 305/100 S |
| GTIN (EAN) | 4050118802481 |
| Cantidad | 1 Pieza |
| Profundidad | 91 mm |
| Profundidad (pulgadas) | 3,583 inch |
| Altura | 90 mm |
| Altura (pulgadas) | 3,543 inch |
| Anchura | 18 mm |
| Anchura (pulgadas) | 0,709 inch |
| Peso neto | 197 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -40 °C...85 °C |
| Humedad | 5 - 95% de humedad rel. |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Altitud de funcionamiento | ≤ 2000 m |
| Carril | TS 35 |
| Color |
negro
azul |
| Diseño |
Cajas de instalación; 1 TE
Insta IP20 |
| Grado inflamabilidad según UL 94 | V-0 |
| Indicación óptica de funcionamiento | verde = OK; rojo = descargador defectuoso, sustituir |
| Segmento | Distribución eléctrica |
| Tipo de protección |
IP20
IP20 en funcionamiento |
| Versión | Protector de sobretensión |
| Categoría de sobretensión | IV |
| Grado de polución | 2 |
| Capacidad de extinción de corriente de seguimiento Ifi | No disponible debido a causas técnicas |
| Capacidad nominal de corriente de cortocircuito ISCCR | 0,1 kA |
| Clase de requisitos según IEC 61643-11 |
Tipo 1
Tipo II |
| Clase de requisitos según la norma EN 61643-11 |
T1
T2 |
| Contacto de aviso | No |
| Coordinación de energía (≤10 m) |
Tipo 1
Tipo 2 Tipo 3 |
| Corriente de choque del rayo, Iimp (10/350 µs) (N-PE) | 100 kA |
| Corriente de fuga a Un | 1 µA |
| Corriente de fuga Imáx. (8/20 µs) (N-PE) | 150 kA |
| Corriente de fuga In (8/20µs) N-PE | 100 kA |
| Fusible | No es necesario |
| Nivel de protección Up at IN (N-PE) | ≤ 1,5 kV |
| Normas |
IEC 61643-11
EN 61643-11 UL 1449 |
| Número de polos | 1 |
| Red de baja tensión |
Monofásico
TN TT nur für N-PE |
| Sobretensión temporal - TOV | 1.200 V |
| Tensión continua máxima, Uc (N-PE) | 305 V |
| Tensión de red | 230 V / 400 V |
| Tensión nominal (AC) | 240 V |
| Tiempo de respuesta | ≤ 100 ns |
| Tipo de tensión | AC |
| Zona de frecuencia, max. | 60 Hz |
| Zona de frecuencia, min. | 50 Hz |
| Longitud de desaislado | 18 mm |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Longitud de desaislado, conexión nominal | 18 mm |
| Par de apriete, min. | 3 Nm |
| Par de apriete, max. | 4,5 Nm |
| Sección de embornado, conexión nominal | 16 mm² |
| Sección de embornado, mín. | 1,5 mm² |
| Sección de embornado, máx. | 35 mm² |
| Sección de conexión del conductor, rígido, min. | 2,5 mm² |
| Sección de conexión del conductor, rígido, max. | 35 mm² |
| Sección de conexión del conductor, flexible, mín. | 1,5 mm² |
| Sección de conexión del conductor, flexible, max. | 35 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min. | 2,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max. | 35 mm² |
| Sección del conductor, semirrígido, mín. | 1,5 mm² |
| Sección del conductor, semirrígido, máx. | 35 mm² |
| Tipo de tensión | AC |
| Número de polos | 1 |
| Tipo de protección |
IP20
IP20 en funcionamiento |
| Color |
negro
azul |
| Período | 5 años |
| Homologación/certificado/documento de conformidad | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_150018) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212251) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2726800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2726800000) |
| Documentación del usuario | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_157362) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Homologaciones |   |
| ROHS | Conformidad |
