VPU AC I 3 440/25 LCF
VPU AC I 3 440/25 LCF
Simbolo elettrico

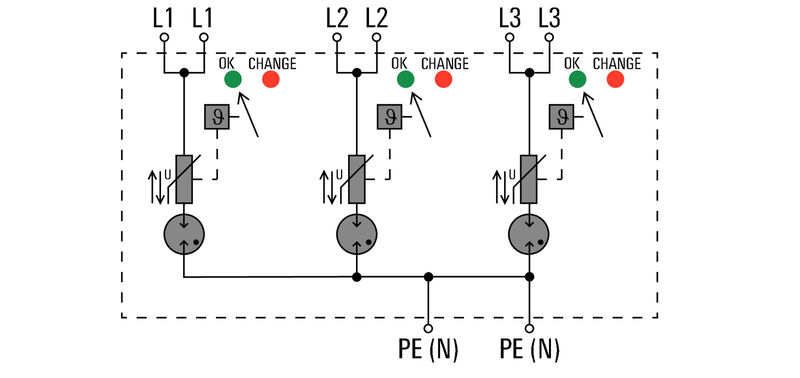

Schematic circuit diagram

VPU AC I 3 440/25 LCF

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, TN-C

N. articolo 2619160000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Caractéristiques générales Isolationskoordinater enligt EN 50178 정격 데이터 IEC / EN Dati di collegamento Dati elettrici Dati generali Garanzia Nota importante Illustrazione del prodotto Classificazioni

Omologazioni

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Version
Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, TN-C
Référence
2619160000
Type
VPU AC I 3 440/25 LCF
GTIN (EAN)
4050118634600
CPZ
1 Pezzo

Dimensioni e pesi

Profondeur
93 mm
Profondità (pollici)
3,661 inch
Hauteur
90 mm
Hauteur (pouces)
3,543 inch
Largeur
108 mm
Larghezza (pollici)
4,252 inch
Peso netto
25 g

Temperature

Température de stockage
-40 °C...85 °C
Température de fonctionnement
-40 °C...85 °C
Umidità
Umidità rel. 5 - 95%

Probabilità di guasto

MTBF
15 a

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Caractéristiques générales

Adapté pour
카운트인 설치(누수 전류 없음)
Affichage fonction optique
zielona = OK, czerwona = uszkodzony odgromnik - wymienić.
Altitude de service
≤ 2000 м
Barrette de liaison équipée
TS 35
Classe d'inflammabilité selon UL 94
V-0
Couleur
nero
Degré de protection
IP20 installato
Forme
Custodia per l'installazione; 6 TE
Insta IP20
Segment
Ripartizione di energia
Version
Protezione contro le sovratensioni

Isolationskoordinater enligt EN 50178

Catégorie de surtension
III
Degré de pollution
2

정격 데이터 IEC / EN

Adapté pour
Count-in installation (leakage current free)
Capacité de coupure du courant résiduel lfi
Ej tillgänglig av tekniska orsaker
Classe d'exigence selon CEI 61643-11
Type I
Type II
Classe d'exigence selon EN 61643-11
T1
T2
Contact de signalisation
No
Coordination énergétique
Tipo I
Tipo II
Tipo III
Courant de charge nominal IL
100 A
Courant de court-circuit ISCCR
50 kA
Courant de décharge Imax (8/20 µs) fil-PE
100 kA
Courant de foudre de test Iimp(10/350 µs) (L-PE)
25 kA
Courant de fuite In (8/20 µs) fil-PE
25 kA
Courant de fuite à Un
5 µA
Fusible amont intégré
No
Niveau de protection Up à IN (L/N-PE)
≤ 2,5 kV
Nombre de pôles
3
Normes
IEC 61643-11
EN 61643-11
Plage de fréquence, max.
60 Hz
Plage de fréquence, min.
50 Hz
Protection par fusible
Nessun fusibile necessario ≤ 250 A gG
Réseau basse tension
TN-C
Surtension temporaire - TOV
762 V
Temps de réponse / temps de réaction
≤ 25 ns
Tension de réseau
400 V / 690 V
Tension nominale (AC)
400 V
Tension permanente maximum, Uc (AC)
440 V
Type de tension
AC

Dati di collegamento

Longueur de dénudage
13 mm
Technique de raccordement de conducteurs
Collegamento a vite
Type de raccordement
Collegamento a vite
Longueur de dénudage, raccordement nominal
13 mm
Couple de serrage, min.
2 Nm
Coppia di serraggio, max.
3 Nm
Campo di serraggio, collegamento di dimensionamento
16 mm²
Campo di sezioni, min.
6 mm²
Campo di sezioni, max.
35 mm²
Sezione di collegamento cavo, rigido, min.
6 mm²
Sezione di collegamento cavo, rigido, max.
35 mm²
Sezione di collegamento cavo, flessibile, min.
6 mm²
Sezione di collegamento cavo, flessibile, max.
25 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
6 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
35 mm²
Sezione di collegamento, semirigida, min.
6 mm²
Sezione di collegamento, semirigida, max.
35 mm²

Dati elettrici

Type de tension
AC

Dati generali

Nombre de pôles
3
Grado di protezione
IP20 installato
Colori
nero

Garanzia

Période
5 anni

Nota importante

Informations sur le produit
Per l'uso in applicazioni DC, usare il fusibile SIBA Tipo NH2XL aR/aSF DC 1500 V
Remarques
Applicabile unicamente ai sistemi di potenza IT nei quali la massa sul trasformatore di distribuzione è interconnessa alla massa sul lato consumatore (RE=RA nella Figura 44.A1 di IEC 60634-4-44:2018).

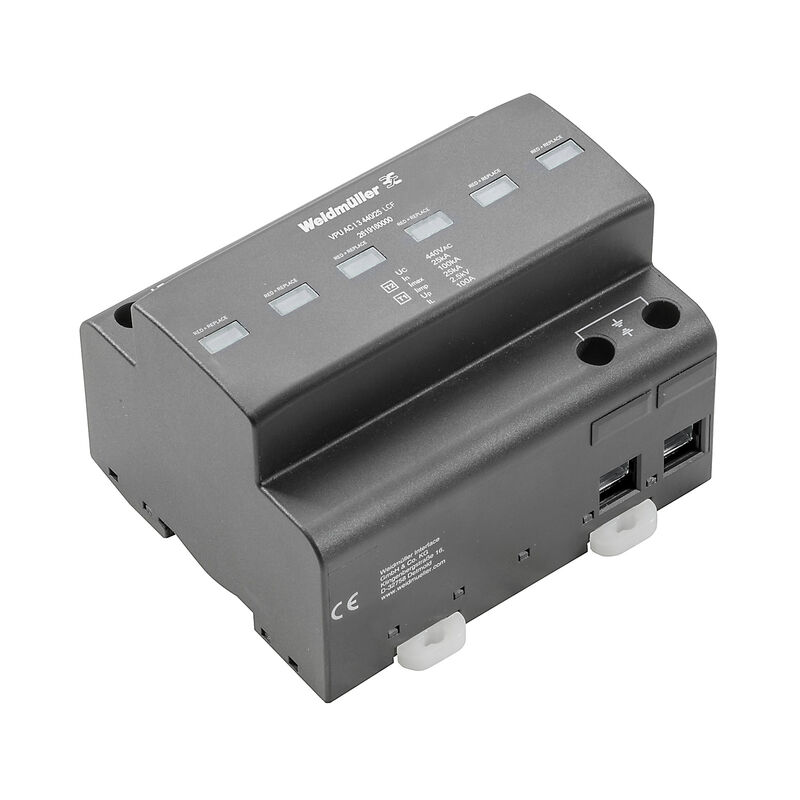

Illustrazione del prodotto

Titre d'illustration #96 02
Illustrazione del prodotto
Disegno legenda-02
Abb.ähnlich

Classificazioni

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
