Właściwości
| Wersja | Ochronnik przeciwprzepięciowy, Niskie napięcie, z zestykiem zdalnym, Ochrona przeciwprzepięciowa, TN-S, TT |
| Nr zam. | 3022920000 |

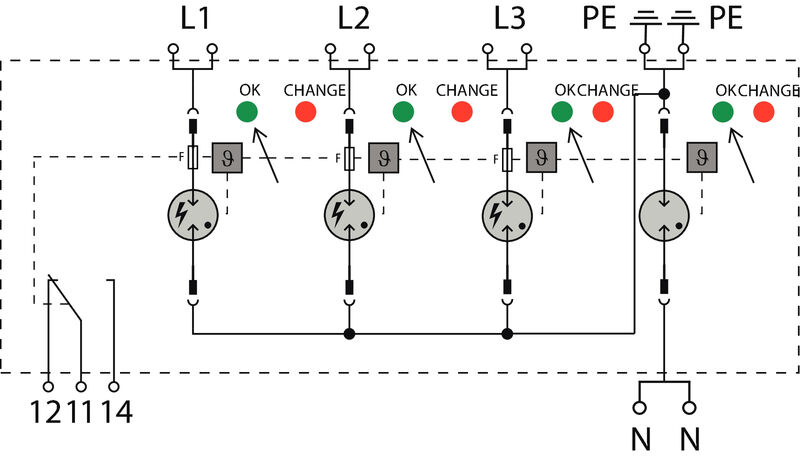

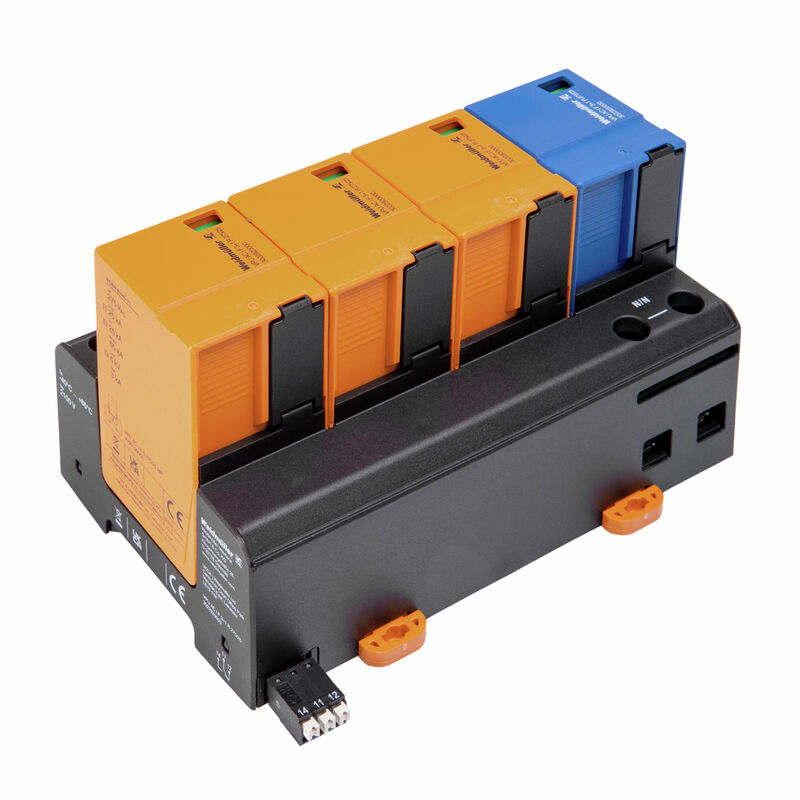

| Typ | VPU AC I F 3+1 R 275/25 |
| GTIN (EAN) | 4099986942202 |
| Ilość | 1 szt. |
| Głębokość | 86 mm |
| Głębokość (cale) | 3,386 inch |
| 105 mm | |
| Wysokość (cale) | 4,134 inch |
| Szerokość | 144 mm |
| Szerokość (cale) | 5,669 inch |
| Masa netto | 1 041 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5 - 95% wilgotności względnej |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| długość zdejmowanej izolacji | 8 mm |
| przekrój przyłącza przewodu, jednodrutowy, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| rodzaj przyłącza | PUSH IN |
| Barwny |
pomarańczowy
czarny |
| Dostosowane do | Uwzględniony montaż (bez prądu upływu) |
| Forma konstrukcyjna |
Obudowa instalacyjna; 8 modułów
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 2000 m |
| Stopień ochrony | IP20 po zamontowaniu |
| Szyna | TS 35 |
| Wykonanie |
z zestykiem zdalnym
Ochrona przeciwprzepięciowa |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik |
Niepotrzebne
dostępne wewnętrznie |
| Czas reakcji | <100 ns |
| czasowe przepięcie - TOV | 442 V |
| Dostosowane do | Uwzględniony montaż (bez prądu upływu) |
| Klasa prądu zwarciowego ISCCR | 100 kA |
| klasa wymagań wg EN 61643-11 |
T1
T2 T3 |
| Klasa wymagań zgodnie z IEC 61643-11 |
Typ I
Typ II Typ III |
| Koordynacja energii (≤10 m) |
Typ I
Typ II Typ III |
| Liczba biegunów | 4 |
| Maks. napięcie ciągłe, Uc (N-PE) | 305 V |
| maksymalne napięcie stałe, Uc (AC) | 275 V |
| Napięcie sieciowe | 230 V / 400 V |
| napięcie znamionowe (AC) | 230 V |
| Normy |
IEC 61643-11
EN 61643-11 |
| Poziom ochrony Up dla IN (L/N-PE) | ≤ 2,1 kV |
| Poziom ochrony Up dla IN (N-PE) | ≤ 1,5 kV |
| Prąd testu ochrony odgromowej Iimpuls(10/350 µs) (L-PE) | 25 kA |
| Prąd udarowy, Iimpuls (10/350 µs) (N-PE) | 100 kA |
| Prąd wyładowczy Imaks. (8/20µs) N-PE | 130 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 65 kA |
| Prąd wyładowczy In (8/20µs) N-PE | 100 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 25 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia |
TN-S
TT |
| Styk sygnalizacyjny | 250 V 1A 1CO |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Zdolność wygaszania prądu następczego Ifi | Niedostępne z powodów technicznych |
| Długość odizolowania | 18 mm |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 18 mm |
| Moment obrotowy dociągający, min. | 3 Nm |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| Zakres zacisków przyłącza pomiarowego | 16 mm² |
| Zakres zaciskania, min. | 1,5 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 25 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 35 mm² |
| Rodzaj napięcia | AC |
| Liczba biegunów | 4 |
| Stopień ochrony | IP20 po zamontowaniu |
| Barwny |
pomarańczowy
czarny |
| Czasokres | 5 lat |
| Informacje produktowe | If F1 > 315A gG, then the integrated backup fuse always operates before F1 |
| Podpis obrazu-02 | Abb. ähnlich |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_256638) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319406) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3022920000) |
| Dokumentacja użytkownika |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256378)
[FL_Application Note_Protection of SPDs_EN_WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_323850) [FL_Applikationsnotiz_Absicherung von SPDs_DE_WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_323851) |
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Dopuszczenia |  |
| ROHS | Zgodny |
