Propiedades
| Versión | Descargador de sobretensión, Baja tensión, Protector de sobretensión, Monofásico, TN |
| Código | 2591210000 |
| Tipo | VPU AC II 1 480/50 |
| GTIN (EAN) | 4050118599725 |
| Cantidad | 1 Pieza |
| Profundidad | 68 mm |
| Profundidad (pulgadas) | 2,677 inch |
| Profundidad incl. carril DIN | 76 mm |
| Altura | 90 mm |
| Altura (pulgadas) | 3,543 inch |
| Anchura | 18 mm |
| Anchura (pulgadas) | 0,709 inch |
| Peso neto | 147 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -40 °C...85 °C |
| Humedad | 5 - 95% de humedad rel. |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Temperatura ambiente (funcionamiento), máx. | 85 °C |
| Tensión nominal UN | 400 V |
| MCOV (L-PE) | 480 V |
| SCCR | 200 kA |
| In | 20 kA |
| Categoría | SPD TYPE 1CA |
| Temperatura ambiente (funcionamiento), min. | -40 °C |
| Núm. de certificación (cURus) | E354261 |
| VPR (L-PE) | 1.500 V |
| Tipo de tensión | AC |
| Redes de energía UL | Split-Phase |
| Altitud de funcionamiento | ≤ 4000 m |
| Carril | TS 35 |
| Color |
naranja
negro |
| Diseño |
Cajas de instalación; 1 TE
Insta IP20 |
| Grado inflamabilidad según UL 94 | V-0 |
| Indicación óptica de funcionamiento | verde = OK; rojo = descargador defectuoso, sustituir |
| Segmento | Distribución eléctrica |
| Tipo de protección | IP20 en funcionamiento |
| Versión | Protector de sobretensión |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Capacidad de extinción de corriente de seguimiento Ifi | sin preocuparse por la corriente residual de red |
| Capacidad nominal de corriente de cortocircuito ISCCR | 50 kA |
| Clase de requisitos según IEC 61643-11 |
Tipo II
Tipo III |
| Clase de requisitos según la norma EN 61643-11 |
T2
T3 |
| Contacto de aviso | No |
| Coordinación de energía (≤10 m) |
Tipo 2
Tipo 3 |
| Corriente de descarga Imáx. (8/20µs) conductor PE | 50 kA |
| Corriente de fuga (tipo III) | 3 kA |
| Corriente de fuga a Un | 0,3 mA |
| Corriente de fuga In (8/20µs) conductor-PE | 20 kA |
| Fusible |
No se requiere fusible ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Nivel de protección Up at IN (L/N-PE) | ≤ 2.3 kV |
| Normas |
IEC 61643-11
EN 61643-11 UL 1449 |
| Número de polos | 1 |
| Red de baja tensión |
Monofásico
TN |
| Sobretensión temporal - TOV | 581 V |
| Tensión continua máxima, Uc (AC) | 480 V |
| Tensión de choque combinado UOC | 6 kV |
| Tensión de red | 400 V / 690 V |
| Tensión nominal (AC) | 400 V |
| Tiempo de respuesta | ≤ 25 ns |
| Tipo de tensión | AC |
| tipo SPD | T2 |
| Zona de frecuencia, max. | 60 Hz |
| Zona de frecuencia, min. | 50 Hz |
| Longitud de desaislado | 18 mm |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Longitud de desaislado, conexión nominal | 18 mm |
| Par de apriete, min. | 3 Nm |
| Par de apriete, max. | 4,5 Nm |
| Sección de embornado, conexión nominal | 16 mm² |
| Sección de embornado, mín. | 1,5 mm² |
| Sección de embornado, máx. | 35 mm² |
| Sección de conexión del conductor, rígido, min. | 1,5 mm² |
| Sección de conexión del conductor, rígido, max. | 16 mm² |
| Sección de conexión del conductor, flexible, mín. | 1,5 mm² |
| Sección de conexión del conductor, flexible, max. | 25 mm² |
| Sección del conductor, semirrígido, mín. | 1,5 mm² |
| Sección del conductor, semirrígido, máx. | 35 mm² |
| Tipo de tensión | AC |
| Número de polos | 1 |
| Tipo de protección | IP20 en funcionamiento |
| Color |
naranja
negro |
| Período | 5 años |
| Información de producto | Cuando se usa en aplicaciones CC; utilizar el fusible de SIBA tipo NH2XL aR/aSF DC 1500 V |
| Notas | Solo aplicable a los sistemas de alimentación de TI con conexión a tierra del transformador de distribución en el lado del consumidor (RE=RA en la ilustración 44.A1 de la IEC 60634-4-44:2018). |

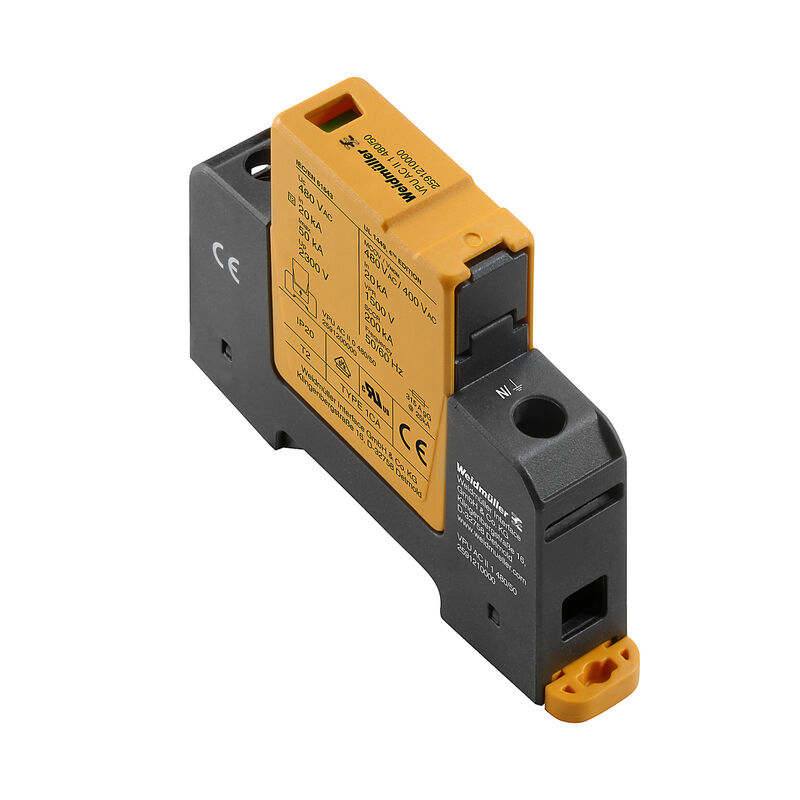

| Título de ilustración-02 | Imagen de producto |
| Dibujo leyenda-02 | Abb.ähnlich |
| Homologación/certificado/documento de conformidad | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80488) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87962) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2591210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591210000) |
| Pliego de condiciones |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Documentación del usuario | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90755) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E354261 |
