Propiedades
| Versión | Descargador de sobretensión, Baja tensión, Monofásico, TN, TT, IT con N, IT sin N |
| Código | 2907930000 |

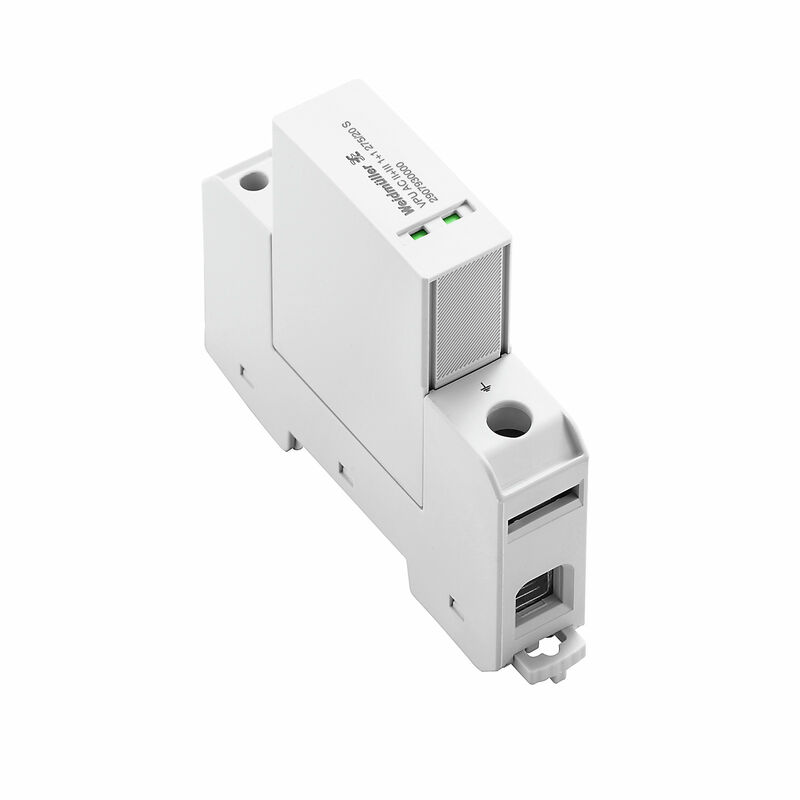

| Tipo | VPU AC II+III 1+1 275/20 S |
| GTIN (EAN) | 4099986189973 |
| Cantidad | 1 Pieza |
| Profundidad | 70 mm |
| Profundidad (pulgadas) | 2,756 inch |
| Altura | 97 mm |
| Altura (pulgadas) | 3,819 inch |
| Anchura | 18 mm |
| Anchura (pulgadas) | 0,709 inch |
| Peso neto | 148,5 g |
| Temperatura de servicio | -40 °C...85 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Altitud de funcionamiento | ≤ 2000 m |
| Carril | TS 35 |
| Color | gris |
| Diseño |
Cajas de instalación; 1 TE
Insta IP20 |
| Grado inflamabilidad según UL 94 | V-0 |
| Indicación óptica de funcionamiento | verde = OK; rojo = descargador defectuoso, sustituir |
| Segmento | Distribución eléctrica |
| Tipo de protección | IP20 en funcionamiento |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Capacidad nominal de corriente de cortocircuito ISCCR | 25 kA |
| Clase de requisitos según IEC 61643-11 |
Tipo II
Tipo III |
| Clase de requisitos según la norma EN 61643-11 |
T2
T3 |
| Contacto de aviso | No |
| Coordinación de energía (≤10 m) |
Tipo 2
Tipo 3 |
| Corriente de descarga Imáx. (8/20µs) conductor PE | 20 kA |
| Corriente de fuga (tipo III) | 3 kA |
| Corriente de fuga Imáx. (8/20 µs) (N-PE) | 40 kA |
| Corriente de fuga In (8/20µs) conductor-PE | 10 kA |
| Corriente de fuga In (8/20µs) N-PE | 20 kA |
| Fusible | No se requiere fusible ≤ 100 A gG |
| Nivel de protección Up at IN (L/N-PE) | ≤ 1,25 kV |
| Nivel de protección Up at IN (N-PE) | ≤ 1,5 kV |
| Normas |
IEC 61643-11
EN 61643-11 |
| Número de polos | 2 |
| Red de baja tensión |
Monofásico
TN TT IT con N IT sin N |
| Sobretensión temporal - TOV | 335 V |
| Tensión continua máxima, Uc (AC) | 275 V |
| Tensión continua máxima, Uc (N-PE) | 255 V |
| Tensión de choque combinado UOC | 6 kV |
| Tensión nominal (AC) | 230 V |
| Tiempo de respuesta | ≤ 25 ns |
| Tipo de tensión | AC |
| Zona de frecuencia, max. | 60 Hz |
| Zona de frecuencia, min. | 50 Hz |
| Nivel de protección Arriba en IN (L-PE) (tipo III) | ≤1 kV |
| Nivel de protección Arriba en IN (N-PE) (tipo III) | ≤1 kV |
| Longitud de desaislado | 13 mm |
| Sección de conexión del conductor PE, macizo, máx. | 35 mm² |
| Sección de conexión del conductor PE, semirrígido, máx. | 35 mm² |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Longitud de desaislado, conexión nominal | 13 mm |
| Par de apriete, min. | 1,2 Nm |
| Par de apriete, max. | 2 Nm |
| Sección de embornado, conexión nominal | 10 mm² |
| Sección de embornado, mín. | 2,5 mm² |
| Sección de embornado, máx. | 35 mm² |
| Sección de conexión del conductor, rígido, min. | 2,5 mm² |
| Sección de conexión del conductor, rígido, max. | 10 mm² |
| Sección de conexión del conductor, flexible, mín. | 2,5 mm² |
| Sección de conexión del conductor, flexible, max. | 6 mm² |
| Sección del conductor, semirrígido, mín. | 2,5 mm² |
| Sección del conductor, semirrígido, máx. | 10 mm² |
| Tipo de tensión | AC |
| Número de polos | 2 |
| Tipo de protección | IP20 en funcionamiento |
| Color | gris |
| Período | 5 años |
| Información de producto | Cuando se usa en aplicaciones CC; utilizar el fusible de SIBA tipo NH2XL aR/aSF DC 1500 V |
| Homologación/certificado/documento de conformidad | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Datos de ingeniería |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298520)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299943) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2907930000) |
| Pliego de condiciones | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Documentación del usuario | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Homologaciones |  |
| ROHS | Conformidad |
