Propiedades
| Versión | Protector de sobretensión Instrumentación, Medición, Control, Protector de sobretensión, IMC, UP(L/N-PE) 250 V |
| Código | 1064570000 |

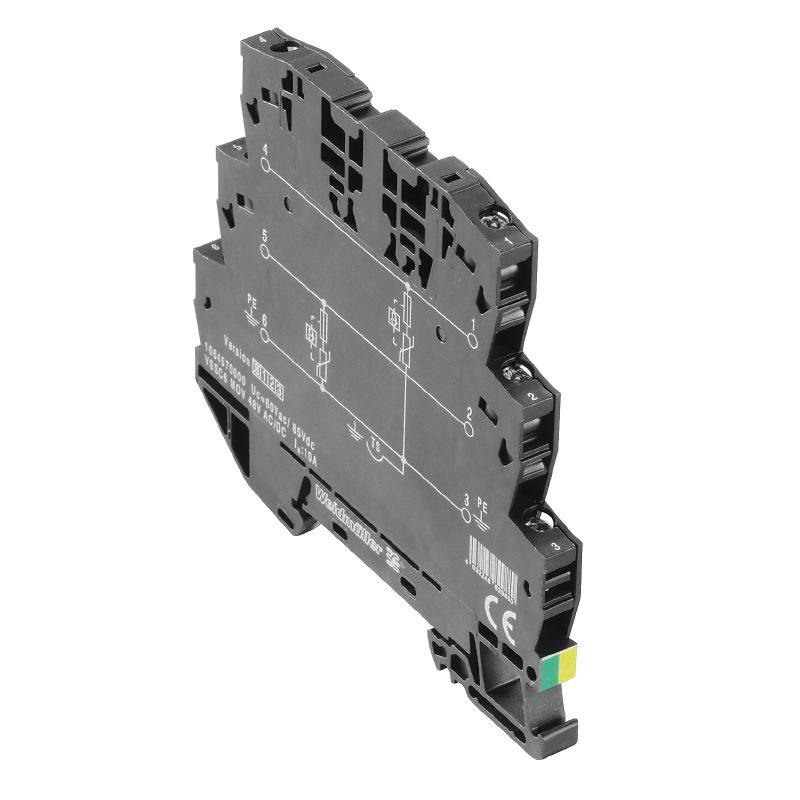

| Tipo | VSSC6 MOV 48VAC/DC |
| GTIN (EAN) | 4032248829880 |
| Cantidad | 8 Pieza |
| Profundidad | 81 mm |
| Profundidad (pulgadas) | 3,189 inch |
| Altura | 88,5 mm |
| Altura (pulgadas) | 3,484 inch |
| Anchura | 7,2 mm |
| Anchura (pulgadas) | 0,283 inch |
| Peso neto | 49,375 g |
| Temperatura de almacenamiento | -40 °C...80 °C |
| Temperatura de servicio | -40 °C...70 °C |
| Humedad | 5...96 % |
| SIL según IEC 61508 | 3 |
| MTTF | 4.391 a |
| SFF | 100 % |
| λges | 26 |
| PFH en 1*10-9 1/h | 0 |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Núm. de certificación (UL) | E311081 |
| Certificado UL | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| Capacidad interna, máx. CI | 3,3 nF |
| Corriente de entrada, máx. II | 12 A |
| Grupo de gas C | IIB |
| Grupo de gas D | IIA |
| Grupos de gas A, B | IIC |
| Inductancia interna máx. LI | 0 µH |
| Tensión de entrada, máx. Ui | 85 V |
| Carril | TS 35 |
| Color | negro |
| Diseño | Borne |
| Función de separación | No |
| Grado inflamabilidad según UL 94 | V-0 |
| Indicación óptica de funcionamiento | No |
| Segmento | Medición - Control - Regulación |
| Tipo de protección | IP20 |
| Versión | Protector de sobretensión, IMC |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Atenuación por inserción | ≤ 1,0 dB |
| Capacidad | 2,0 nF |
| Clase de requisitos según IEC 61643-21 |
C1
C2 |
| Corriente de descarga Imáx. (8/20µs) conductor PE | 4,5 kA |
| Corriente de descarga, máx. (8/20 µs) | 9 kA |
| Corriente de fuga In (8/20µs) conductor-PE | 1 kA |
| Corriente nominal IN | 12 A |
| Modo de caída de sobrecarga | Modo 1 |
| Nivel de protección UP (típ.) | 250 V |
| Normas | IEC 61643-21 (conforme) |
| Número de polos | 1 |
| Resistencia a la corriente de choque C1 | 0,5 kA 8/20 µs 1 kV 1,2/50 µs |
| Resistencia a la corriente de choque C2 | 1 kA 8/20 μs |
| Resistencia de paso | <0.1 Ω |
| Tensión continua máxima, Uc (AC) | 60 V |
| Tensión continua máxima, Uc (DC) | 85 V |
| Tensión nominal (AC) | 48 V |
| Tensión nominal (DC) | 68 V |
| Tipo de tensión | AC/DC |
| Certificado GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Longitud de desaislado | 10 mm |
| Tipo de conexión | Conexión brida-tornillo |
| Par de apriete, min. | 0,5 Nm |
| Par de apriete, max. | 0,8 Nm |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de conexión del conductor, rígido, min. | 0,5 mm² |
| Sección de conexión del conductor, rígido, max. | 6 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min. | 0,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Información de producto | Modo 1: estado en el que la parte del SPD que limita la tensión se desconectó. La función de limitación de tensión ya no está disponible, pero el cable sigue funcionando. |
| Homologación/certificado/documento de conformidad |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211532) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064570000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064570000) |
| Documentación del usuario | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Especificación larga | Borne de paso de 6,2 mm de anchura y varistores entre dos líneas de señales y potencial de carril, pie de contacto TS 35. En este caso, se puede proteger una señal de máx. 12 A. Con el montaje del borne se establece un contacto conductor de electricidad entre el carril (tierra) y el potencial de referencia (puesta a tierra) de la conexión de protección en el borne. Identificación óptica del borne según el tipo de conexión de protección y el nivel de tensión. Borne con posibilidades de rotulación. |
| Especificación corta | Borne de paso con varistores (MOV) entre dos líneas de señales y potencial de carril, pie de contacto TS 35 versión: 48 VUC |
| Homologaciones |      |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UL) | E311081 |
