W2C 4 DT W/O DTLV BL
W2C 4 DT W/O DTLV BL

W2C 4 DT W/O DTLV BL

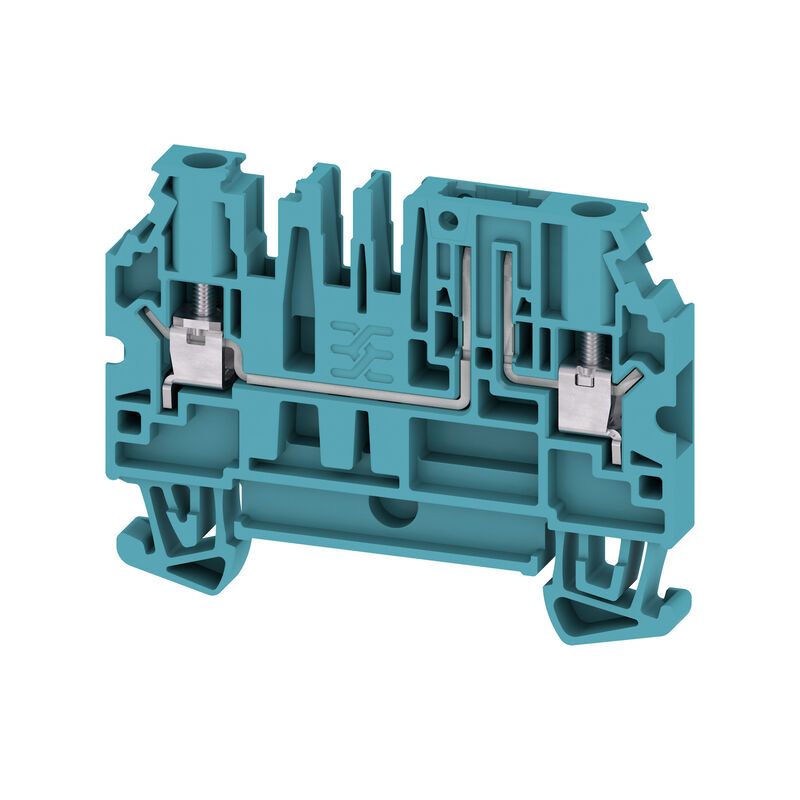

Borne seccionable de medición, Conexión brida-tornillo, azul, 4 mm², 28 A, 500 V, Número de conexiones: 2, Número de pisos: 1

N.º de artículo 2892790000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 102 Productos relacionados 92
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Datos nominales Datos nominales según UL Clasificaciones

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Utförande
Borne seccionable de medición, Conexión brida-tornillo, azul, 4 mm², 28 A, 500 V, Número de conexiones: 2, Número de pisos: 1
Art.nr.
2892790000
Typ
W2C 4 DT W/O DTLV BL
GTIN (EAN)
4064675884446
数量
50 Pieza

Dimensiones y pesos

Djup
48 mm
Profundidad (pulgadas)
1,89 inch
Höjd
60 mm
Altura (pulgadas)
2,362 inch
Bredd
6,1 mm
Anchura (pulgadas)
0,24 inch
Net weight
12,42 g

Temperaturas

Omgivningstemperatur
-60 °C…85 °C
Temperatura permanete de trabajo, min.
−60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Basic material
Wemid
Colour
azul
UL 94 flammability rating
V-0

Valores característicos del sistema

Tapa final obligatoria
Sí
电位数量
1
Número de pisos
1
Número de puntos de embornado por piso
2
Number of potentials per tier
1
Levels cross-connected internally
No
Укомплектованная монтажная рейка
TS 35
N-function
No
PE function
No
PEN function
No

Otros datos técnicos

Esecuzione a prova di esplosione
No
Felpattintható
Sí
Lati aperti
derecha
장착 유형
TS 35

Conductor embornable (conexión adicional)

Anslutningstyp, ytterligare anslutning
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Anslutningsarea, fintrådig, min.
0,25 mm²
Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,25 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,25 mm²
Anslutningsriktning
lateral
Anslutningstyp
Conexión brida-tornillo
Anslutningstyp 2
Conexión brida-tornillo
Antal anslutningar
2
Avisoleringslängd
8 mm
Klingmått
0,6 x 3,5 mm
Klämskruv
M 3
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,25 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,25 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,25 mm²
Ledararea, fintrådig, min.
0,25 mm²
Ledardiameter, AWG, max
AWG 10
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, fintrådig, max.
6 mm²
Tolkdorn enligt 60 947-1
A3
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²
Åtdragningsmoment, max.
0,8 Nm
Åtdragningsmoment, min.
0,5 Nm

Datos nominales según CSA

Certifikat nr. (CSA)
227442-80219640
Ledararea max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
24 AWG
Spänning grupp B (CSA)
300 V
Spänning grupp C (CSA)
300 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
20 A
Ström Gr C (CSA)
20 A
Velikost proudu D (CSA)
5 A

Generalidades

Ledardiameter, AWG, max
AWG 10
Ledardiameter, AWG, min.
AWG 24
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Datos nominales

Rated cross-section
4 mm²
Rated voltage
500 V
Номинальное напряжение пост. тока
500 V
정격 전류
28 A
Current at maximum wires
28 A
Нормы
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
6 kV
Kategoria przepięciowa
III
Pollution severity
3

Datos nominales según UL

Conductor size Factory wiring min. (cURus)
24 AWG
Conductor size Field wiring max. (cURus)
12 AWG
Conductor size Field wiring min. (cURus)
24 AWG
Leitergr. Factory wiring max (cURus)
12 AWG
Zertifikat-Nr. (cURus)
E60693

Clasificaciones

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
