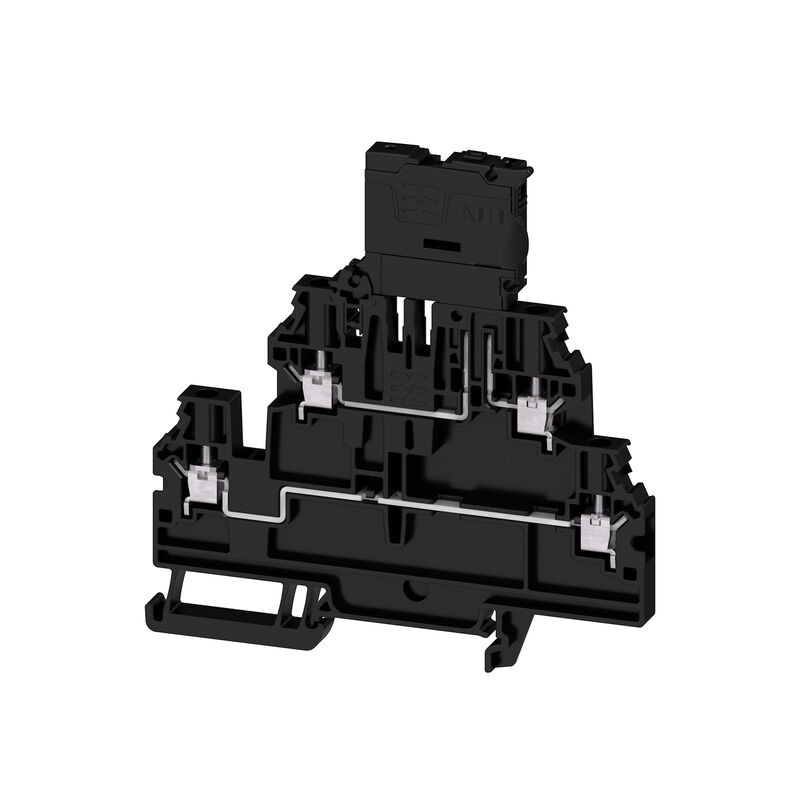

W2T 4 FS-FT BK
W2T 4 FS-FT BK

W2T 4 FS-FT BK

Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 6.3 A, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 35

N.º de artículo 2893870000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 105 Productos relacionados 30
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Bornes seccionables Elemento indicador Bornes portafusibles Generalidades Datos nominales tierra Datos nominales Datos nominales según UL Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 6.3 A, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 35
Código
2893870000
Tipo
W2T 4 FS-FT BK
GTIN (EAN)
4064675884910
Cantidad
50 Pieza

Dimensiones y pesos

Profundidad
99,5 mm
Profundidad (pulgadas)
3,917 inch
Altura
95,5 mm
Altura (pulgadas)
3,76 inch
Anchura
6,1 mm
Anchura (pulgadas)
0,24 inch
Peso neto
31,33 g

Temperaturas

Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material básico
Wemid
Color
negro
Grado inflamabilidad según UL 94
V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
TUEV20ATEX8502U
Núm. de certificación (IECEX)
IECEXTUR20.0014U
Tensión máx. (ATEX)
550 V
Corriente (ATEX)
6.3 A
Sección máx. del conductor (ATEX)
4 mm²
Tensión máx. (IECEx)
550 V
Corriente (IECEX)
6.3 A
Sección máx. del conductor (IECEX)
4 mm²

Valores característicos del sistema

Tapa final obligatoria
Sí
Número de potenciales
2
Número de pisos
2
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

enclavable
Sí
Indicación de montaje
TS 35
Lados abiertos
derecha
Tipo de montaje
TS 35
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
lateral
Longitud de desaislado
8 mm
Número de conexiones
4
Par de apriete, max.
0,8 Nm
Par de apriete, min.
0,5 Nm
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10
Sección de conexión del conductor, flexible, max.
6 mm²
Sección de conexión del conductor, flexible, mín.
0,25 mm²
Sección de embornado, máx.
6 mm²
Sección de embornado, mín.
0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,25 mm²
Sección del conductor, flexible, mín.
0,25 mm²
Sección del conductor, semirrígido, máx.
6 mm²
Sección del conductor, semirrígido, mín.
0,25 mm²
Sección transversal de conductor, núcleo rígido, máx.
6 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,25 mm²
Terminal tubular doble, max.
1,5 mm²
Terminal tubular doble, min.
0,5 mm²
Tipo de conexión
Conexión brida-tornillo
Tipo de conexión 2
Conexión brida-tornillo
Tornillo de apriete
M 3

Datos nominales según CSA

Corriente Gr B (CSA)
10 A
Corriente Gr C (CSA)
10 A
Corriente Gr D (CSA)
5 A
Núm. de certificación (CSA)
227442-80219640
Sección máx. del conductor (CSA)
12 AWG
Sección mín. del conductor (CSA)
24 AWG
Tensión Gr B (CSA)
300 V
Tensión Gr C (CSA)
300 V
Tensión Gr D (CSA)
600 V

Bornes seccionables

Clavija de prueba integrada
No

Elemento indicador

Tipo de tensión para el indicador
AC/DC

Bornes portafusibles

Indicación
sin LED
portafusible
G-Si. 5 x 20
Soporte del fusible (porta fusibles)
giratorio
Tensión de servicio, máx.
250 V
Tipo de tensión para el indicador
AC/DC

Generalidades

Carril de montaje
TS 35
Indicación de montaje
TS 35
Normas
IEC 60947-7-3
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10

Datos nominales tierra

Función PEN
No

Datos nominales

Sección nominal
4 mm²
Tensión nominal
500 V
Tensión nominal DC
500 V
Corriente nominal
6,3 A
Corriente en conductor máximo
6,3 A
Normas
IEC 60947-7-3
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1 mΩ
Sobretensión de choque nominal
6 kV
Categoría de sobretensión
III
Grado de polución
3

Datos nominales según UL

Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo máx. (cURus)
12 AWG
Sección del conductor Cableado de campo mín. (cURus)
24 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
12 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
24 AWG

Indicación importante

Información de producto
La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado

Clasificaciones

ETIM 6.0
EC000899
ETIM 7.0
EC000899
ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 9.0
27-14-11-16
ECLASS 9.1
27-14-11-16
ECLASS 10.0
27-14-11-16
ECLASS 11.0
27-14-11-16
ECLASS 12.0
27-14-11-16
ECLASS 13.0
27-25-01-13
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
