W2T 4 FS-FT DB
W2T 4 FS-FT DB

W2T 4 FS-FT DB

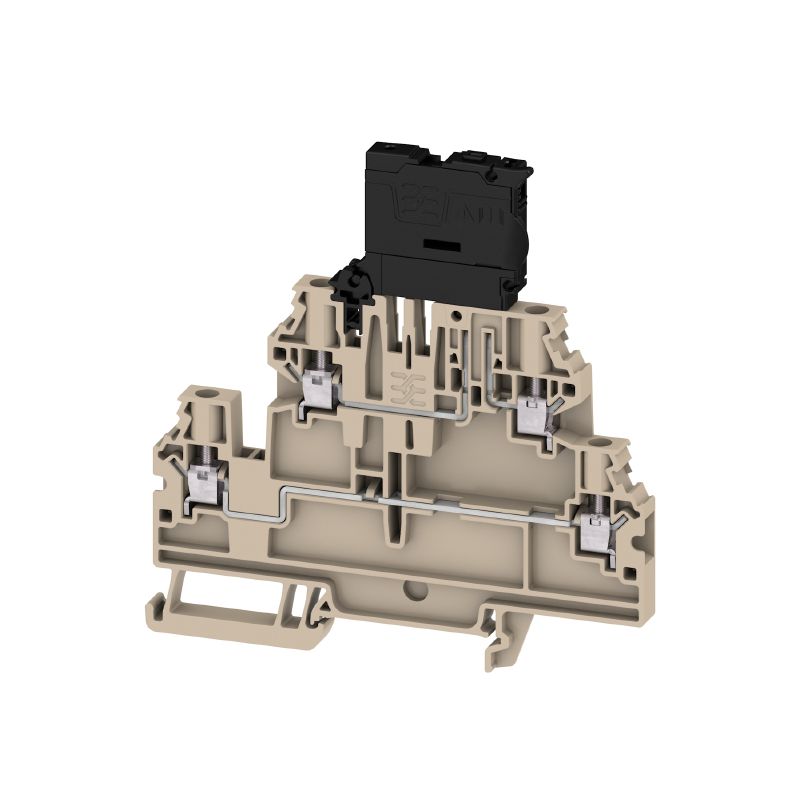

퓨즈 단자대, 스크류 결선, 진한 베이지색, 4 mm², 6.3 A, 500 V, 결선 수: 4, 레벨 수: 2, TS 35

항목 번호 2893850000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 105 관련 제품 92
Godkännanden 일반 주문 데이터 치수 및 중량 온도 Экологическое соответствие изделия 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 Otros datos técnicos Conductor embornable (conexión adicional) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 등급 데이터 Datos nominales según UL Important note 분류

Godkännanden

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

Versión
퓨즈 단자대, 스크류 결선, 진한 베이지색, 4 mm², 6.3 A, 500 V, 결선 수: 4, 레벨 수: 2, TS 35
Código
2893850000
Tipo
W2T 4 FS-FT DB
GTIN (EAN)
4064675884897
Cantidad
50 items

치수 및 중량

Profundidad
99,5 mm
깊이 (인치)
3,917 inch
Altura
95,5 mm
높이 (인치)
3,76 inch
Anchura
6,1 mm
폭 (인치)
0,24 inch
순중량
31,33 g

온도

Temperatura ambiente
-60 °C…85 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

Экологическое соответствие изделия

Estado de cumplimiento de la directiva RoHS
Kompatibel utan undantag
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

기본 재질
Wemid
컬러 코드
진한 베이지색
UL 94 가연성 등급
V-0

정격 데이터 IECEx/ATEX

Núm. de certificación (ATEX)
TUEV20ATEX8502U
Núm. de certificación (IECEX)
IECEXTUR20.0014U
최대 전압(ATEX)
550 V
Corriente (ATEX)
6.3 A
와이어 단면적 최대(ATEX)
4 mm²
최대 전압(IECEX)
550 V
전류(IECEX)
6.3 A
Sección máx. del conductor (IECEX)
4 mm²

시스템 사양

엔드 커버 플레이트 필요
예
전위 수
2
레벨 수
2
레벨당 클램프 지점 개수
2
계층당 전위 수
1
레벨 내부 교차 결선
아니요
장착 레일
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

Otros datos técnicos

개방측
derecha
설치 권고
TS 35
스냅온
Sí
장착 유형
TS 35
폭발 테스트 버전
Нет

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión brida-tornillo

클램프용 컨덕터(정격 결선)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0.6 x 3.5 mm
Dirección de conexión
측면
Embouts doubles, min.
0,5 mm²
Longitud de desaislado
8 mm
Número de conexiones
4
Par de apriete, max.
0,8 Nm
Par de apriete, min.
0,5 Nm
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10
Sección de conexión del conductor, flexible, max.
6 mm²
Sección de conexión del conductor, flexible, mín.
0,25 mm²
Sección de embornado, máx.
6 mm²
Sección de embornado, mín.
0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,25 mm²
Sección del conductor, semirrígido, máx.
6 mm²
Sección del conductor, semirrígido, mín.
0,25 mm²
Terminal tubular doble, max.
1,5 mm²
Tipo de conexión
Screw connection
Tipo de conexión 2
Screw connection
Tornillo de apriete
M 3
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
6 mm²
Wire connection cross-section, solid core, min.
0,25 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,25 mm²

CSA 등급 데이터

Current size C (CSA)
10 A
Ledararea max. (CSA)
12 AWG
Spänning grupp C (CSA)
300 V
와이어 단면적 최소(CSA)
24 AWG
인증 번호(CSA)
227442-80219640
전류 크기 B(CSA)
10 A
전류 크기 D(CSA)
5 A
전압 크기 B(CSA)
300 V
전압 크기 D(CSA)
600 V

일반

Carril de montaje
TS 35
Indicación de montaje
TS 35
Normas
IEC 60947-7-3
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10

등급 데이터

정격 단면적
4 mm²
정격 전압
500 V
정격 DC 전압
500 V
정격 전류
6,3 A
최대 와이어에서 전류
6,3 A
표준 규격
IEC 60947-7-3
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
1 mΩ
정격 임펄스 내전압
6 kV
서지 전압 범주
III
오염 심각도
3

Datos nominales según UL

인증 번호(cURus)
E60693
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
24 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
24 AWG

Important note

Información de producto
전압은 선택된 퓨즈 요소 또는 선택된 표시등에 따라 달라집니다

분류

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
