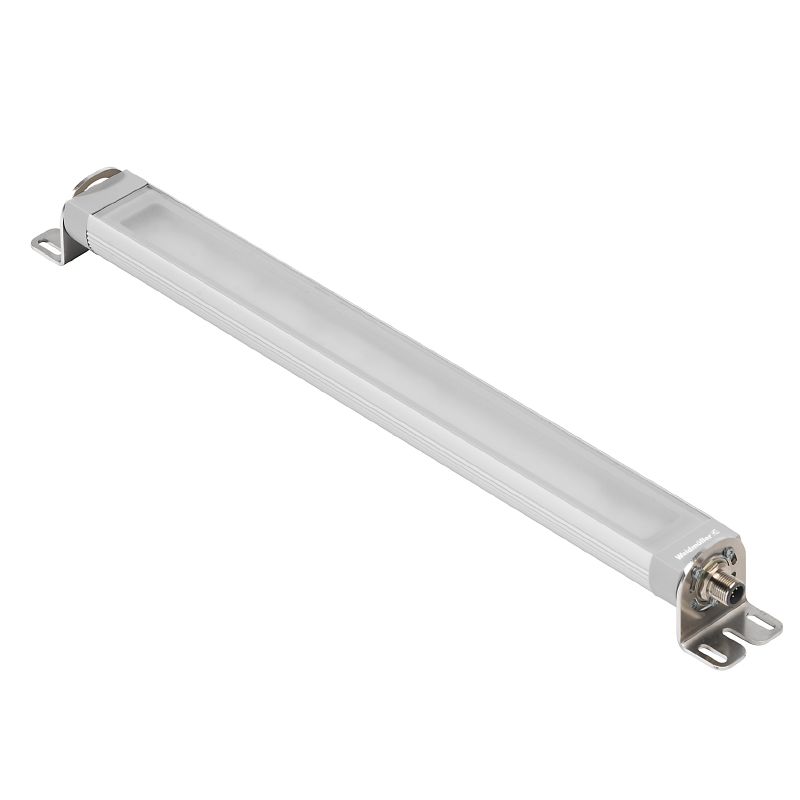

WIL-LXXXX-RXPS-5700-X365-M12D-X0
WIL-LXXXX-RXPS-5700-X365-M12D-X0
Rysunek wymiarowy
WIL-LXXXX-RXPS-5700-X365-M12D-X0
Schemat biegunów
M12 = A-coded
WIL-LXXXX-RXPS-5700-X365-M12D-X0
Schemat biegunów
M12 = A-coded

WIL-LXXXX-RXPS-5700-X365-M12D-X0

Nr. produktu 2899340000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 13 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane przyłącza Dane elektryczne Dane ogólne techniczne Dane materiałowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E354496

Ogólne dane zamówieniowe

Nr zam.
2899340000
Typ
WIL-LXXXX-RXPS-5700-X365-M12D-X0
GTIN (EAN)
4064675906391
Ilość
1  szt.

Wymiary i masa

Głębokość
40  mm
Głębokość (cale)
1,575  inch
Wysokość
42  mm
Wysokość (cale)
1,654  inch
Szerokość
365  mm
Szerokość (cale)
14,37  inch
Masa netto
559  g

Temperatury

Temperatura eksploatacyjna
-20 - 45°C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b1b97d04-507a-4265-bbfb-4e884ff5d5a9

Specyfikacje techniczne kabla

Podstawowy materiał obudowy
twarde, anodowane aluminium

Dane przyłącza

Liczba dołączanych modułów LED, maks.
4  piece
Moduł LED można podłączyć
tak
Wykonanie
złącze męskie, proste - złącze żeńskie, proste
Liczba biegunów
5
kodowanie
Kodowanie A
Ścieżka połączenia
M12 / M12
moment dokręcający
0,8  Nm
Okablowanie
Styk 1: sterowanie białą diodą LED 24 V DC
Styk 2: NC
Styk 3: GND(-)
Styk 4: NC
Styk 5: NC

Dane elektryczne

Napięcie znamionowe
24 V DC
Prąd znamionowy
345.8 mA
Moc
8.3 W
Możliwość ściemniania
Tak

Dane ogólne techniczne

Kształt modułu LED
okrągły
Rodzaj przyłącza
Łącznik wtykowy
złącze żeńskie
Sprzęt elektroniczny w taborze kolejowym
Nie
Barwa światła (CCT)
5700K
White
Prąd przy oświetleniu
849  lm
Kąt emisji
100  °
Poziom podświetlenia
306  lux
Okres eksploatacji
60.000 h
rodzaj montażu
Mocowanie śrubami
Rozstaw wierconych otworów
395  mm
Stopień ochrony
IP67

Dane materiałowe

Materiał osłony LED
ESG
Podstawowy materiał obudowy
twarde, anodowane aluminium

Klasyfikacje

ETIM 6.0
EC000996
ETIM 7.0
EC000996
ETIM 8.0
EC000996
ETIM 9.0
EC000996
ETIM 10.0
EC000996
ECLASS 9.1
27-11-06-35
ECLASS 10.0
27-11-06-35
ECLASS 11.0
27-11-06-35
ECLASS 12.0
27-11-06-35
ECLASS 13.0
27-11-06-35
ECLASS 14.0
27-11-06-35
ECLASS 15.0
27-11-06-35
