WPD 101 2X25/2X16 BL

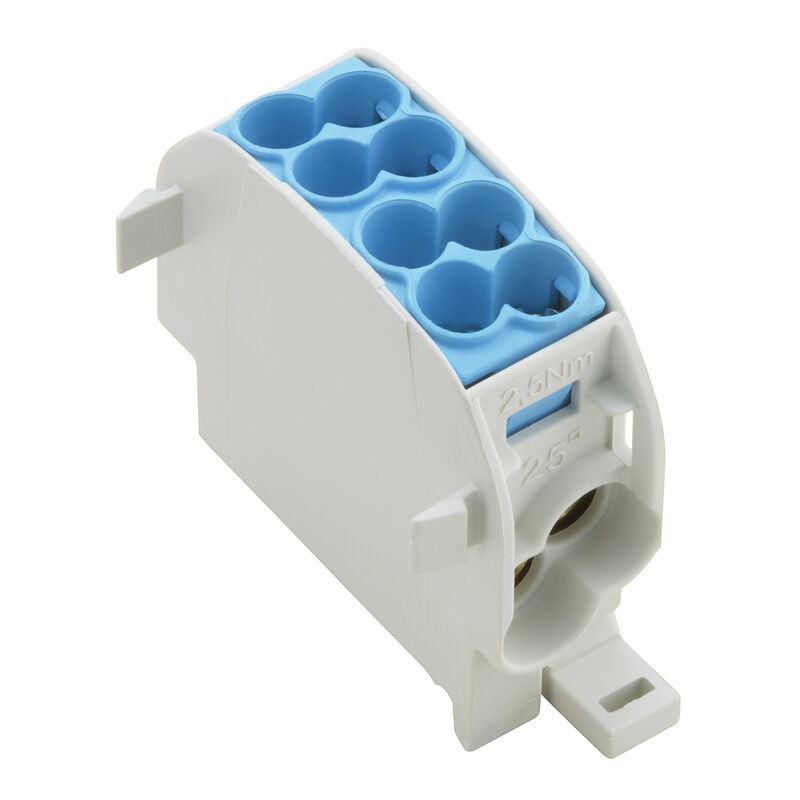

Illustrazione del prodotto
WPD 101 2X25/2X16 BL
WPD 101 2X25/2X16 BL
WPD 101 2X25/2X16 BL
WPD 101 2X25/2X16 BL
WPD 101 2X25/2X16 BL
WPD 101 2X25/2X16 BL

WPD 101 2X25/2X16 BL

Zacisk rozdziału potencjału, złącze śrubowe, niebieski, 25 mm², 152 A, 1000 V, liczba przyłączeń: 4, liczba poziomów: 1

N. articolo 1560670000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 33
Approvals Ogólne dane zamówieniowe Dimensions et poids Temperatures Environmental Product Compliance Material data Параметры системы Aaltri dati tecnici Conductor embornable (conexión adicional) Conduttori allacciabili (collegamento di dimensionamento) Generale Névleges adatok Dati dimensionamento secondo UL Classificazioni

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Ogólne dane zamówieniowe

Versione
Zacisk rozdziału potencjału, złącze śrubowe, niebieski, 25 mm², 152 A, 1000 V, liczba przyłączeń: 4, liczba poziomów: 1
N. d’ordine
1560670000
Tipo
WPD 101 2X25/2X16 BL
GTIN (EAN)
4050118365733
CPZ
5 Pezzo

Dimensions et poids

Profondità
49,3 mm
Byggdjup (tum)
1,941 inch
Posizione verticale
55,7 mm
Altezza (pollici)
2,193 inch
Larghezza
24,9 mm
Larghezza (pollici)
0,98 inch
Peso netto
68 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
130 °C

Environmental Product Compliance

Stato conformità RoHS
合规，有例外
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Material data

Materiale di base
Wemid
Colori
blu
Classe d'infiammabilità UL 94
V-0

Параметры системы

Versione
Skruvanslutning
Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
Sì
Collegamento PE
No
Guida equipaggiata
TS 35
Funzione N
Sì
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
con perno d'arresto
Sì
Esecuzione a prova di esplosione
Sì
Istruzioni di montaggio
Guida di supporto / piastra di montaggio
Lati aperti
chiuso
Tipo di montaggio
enclavado

Conductor embornable (conexión adicional)

Tipo di collegamento, ulteriore collegamento
Conexión brida-tornillo

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
25 mm²
Campo di sezioni, min.
1,5 mm²
Direzione di collegamento
laterale
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 4
Sezione di collegamento cavo AWG, min.
AWG 16
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
16 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
0 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
25 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
25 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Tipo di collegamento
Screw connection
Tipo di collegamento 2
Conexión brida-tornillo

Generale

Guida equipaggiata
TS 35
Istruzioni di montaggio
Guida di supporto / piastra di montaggio
Norme
IEC 60947-7-1
IEC 61238-1
VDE 0603-2
Numero di poli
1
Sezione di collegamento cavo AWG, max.
AWG 4
Sezione di collegamento cavo AWG, min.
AWG 16

Névleges adatok

Sezione di dimensionamento
25 mm²
Rated voltage
1.000 V
Tensione AC nominale
1.000 V
Tensione DC nominale
1.000 V
Corrente nominale
152 A
Corrente con conduttore max.
152 A
Norme
IEC 60947-7-1
IEC 61238-1
VDE 0603-2
Potenza dissipata secondo IEC 60947-7-x
2,3 W

Dati dimensionamento secondo UL

N° certificato (cURus)
E60693

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
