Propiedades

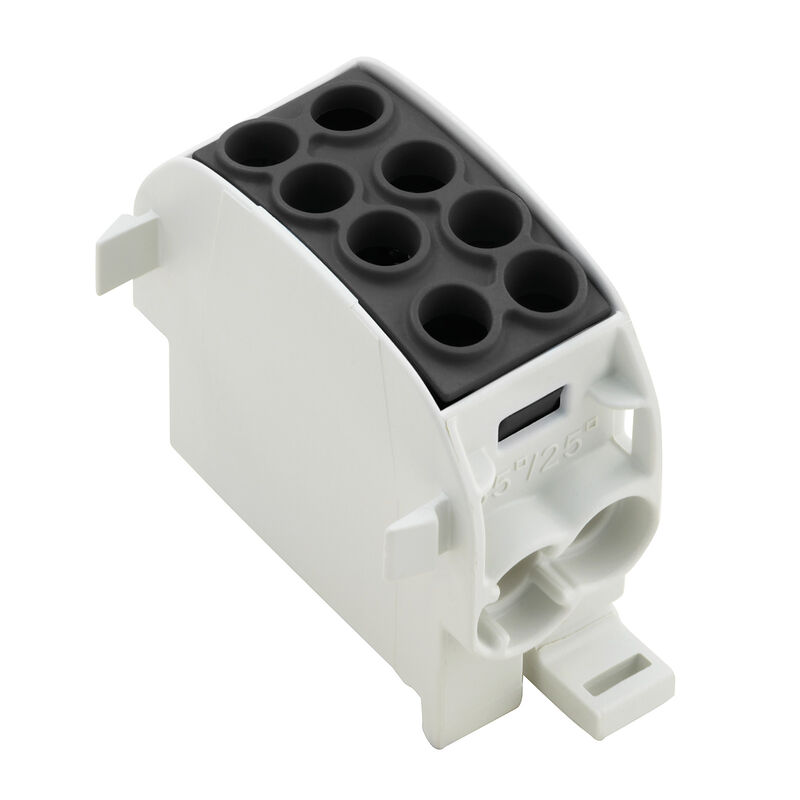

| Versión | Borne de distribuidor de potencial, Conexión brida-tornillo, negro, 35 mm², 202 A, 1000 V, Número de conexiones: 4, Número de pisos: 1, TS 35, V-0, Wemid |
| Código | 1561630000 |
| Tipo | WPD 102 2X35/2X25 BK |
| GTIN (EAN) | 4050118384888 |
| Cantidad | 5 Pieza |
| Profundidad | 49,3 mm |
| Profundidad (pulgadas) | 1,941 inch |
| Altura | 55,4 mm |
| Altura (pulgadas) | 2,181 inch |
| Anchura | 22,2 mm |
| Anchura (pulgadas) | 0,874 inch |
| Peso neto | 92 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Material | Wemid |
| Color | negro |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión | Conexión brida-tornillo |
| Tapa final obligatoria | No |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | Sí |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| con espiga de sujeción | Sí |
| enclavable | Sí |
| Indicación de montaje | Carril/ Placa de montaje |
| Lados abiertos | cerrado |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Dirección de conexión | lateral |
| Número de conexiones | 4 |
| Sección de conexión del conductor AWG, min. | AWG 14 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Sección de embornado, máx. | 35 mm² |
| Sección de embornado, mín. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 25 mm² |
| Sección del conductor, semirrígido, máx. | 35 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 35 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tipo de conexión 2 | Conexión brida-tornillo |
| Carril | TS 35 |
| Indicación de montaje | Carril/ Placa de montaje |
| Normas |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Número de polos | 1 |
| Sección de conexión del conductor AWG, min. | AWG 14 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Sección nominal | 35 mm² |
| Tensión nominal | 1.000 V |
| Tensión nominal AC | 1.000 V |
| Tensión nominal DC | 1.000 V |
| Intensidad nominal | 202 A |
| Normas |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Núm. de certificación (cURus) | E60693 |
| Homologación/certificado/documento de conformidad |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198902) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37497) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39514) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561630000) |
| Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD X02](https://mdcop.weidmueller.com/mediadelivery/asset/900_89307) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Homologaciones |     |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
