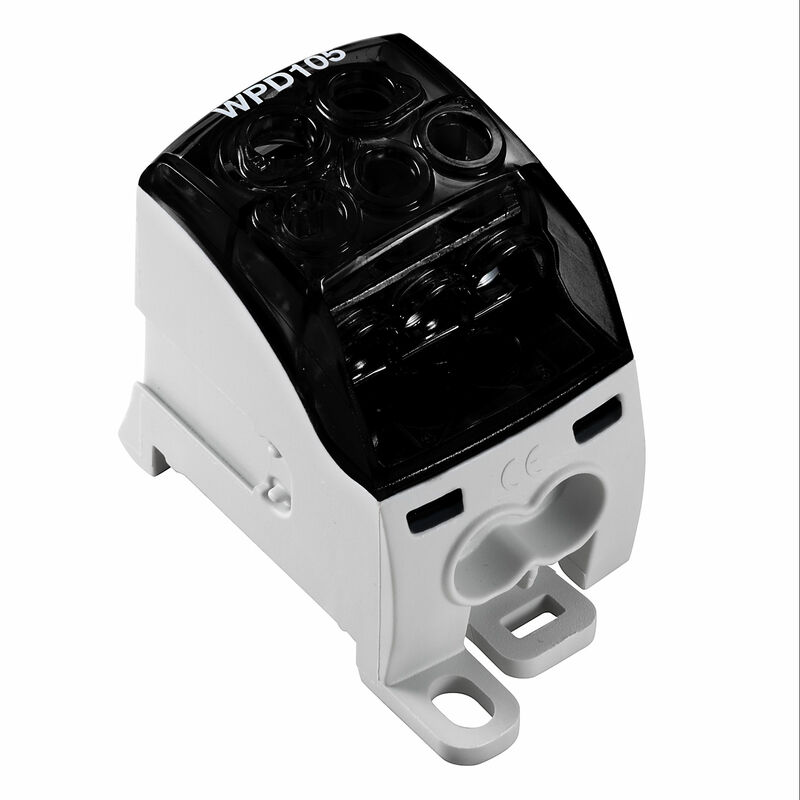

Blocs de jonction de distribution de potentiel, Raccordement vissé, noir, 35 mm², 214 A, 1000 V, Nombre de raccordements: 5, Nombre d'étages: 1

Référence produit 2725410000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 48
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système 추가 기술 데이터 Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Generale Caractéristiques nominales Caractéristiques nominales selon UL Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Informations générales de commande

Version
Blocs de jonction de distribution de potentiel, Raccordement vissé, noir, 35 mm², 214 A, 1000 V, Nombre de raccordements: 5, Nombre d'étages: 1
Référence
2725410000
Type
WPD 105 1X35+1X16/2X25+3X16 BK
GTIN (EAN)
4050118796179
CPZ
1 Pièce

Dimensions et poids

Profondeur
53,7 mm
Profondeur (pouces)
2,114 inch
Hauteur
70 mm
Hauteur (pouces)
2,756 inch
Largeur
35,6 mm
Largeur (pouces)
1,402 inch
Peso netto
138 g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-50 °C…85 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

Caractéristiques des matériaux

Material básico
Wemid
Colour
noir
Klasifikace hořlavosti UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
CNEX16ATEX0005U
Certificat Nº (IECEX)
IECEXCNEX16.0005U
Tensione max. (ATEX)
690 V
Courant (ATEX)
125 A
Section max. du conducteur (ATEX)
35 mm²
Tensione max. (IECEX)
690 V
Courant (IECEX)
125 A

Caractéristiques du système

Version
Raccordement vissé
Flasque de fermeture nécessaire
Non
Numero di potenziali
1
Numero di piani
1
Nombre de points de contact par étage
2
Anzahl der Potentiale pro Etage
1
Úrovně propojené interně
Oui
Tartósín
Plaque de montage
TS 35
Funzione N
Oui
Funzione PE
Non
Funzione PEN
Non

추가 기술 데이터

Esecuzione a prova di esplosione
Yes
Lati aperti
sluten
Tipo di montaggio
monté

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement
Raccordement vissé

Raccordement (raccordement nominal)

Nombre de raccordements
5
Plage de serrage, max.
35 mm²
Plage de serrage, min.
1,5 mm²
Section de raccordement du conducteur, AWG, max.
AWG 2
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, rigide, max.
35 mm²
Section de raccordement du conducteur, rigide, min.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
25 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
1,5 mm²
Section de raccordement du conducteur, souple, max.
0 mm²
Section de raccordement du conducteur, souple, min.
1,5 mm²
Section de raccordement, semi-rigide, max.
35 mm²
Section de raccordement, semi-rigide, min.
1,5 mm²
Sens de raccordement
latéralement
Type de raccordement
Raccordement vissé
Type de raccordement 2
Raccordement vissé

Generale

Barrette de liaison équipée
장착 플레이트
TS 35
Nombre de pôles
1
Normes
IEC 60947-7-1
UL 1059
Section de raccordement du conducteur, AWG, max.
AWG 2
Section de raccordement du conducteur, AWG, min.
AWG 16

Caractéristiques nominales

Névleges keresztmetszet
35 mm²
Tension nominale
1 000 V
Névleges AC feszültség
1 000 V
Névleges DC feszültség
1 500 V
Névleges áram
214 A
Corrente con conduttore max.
214 A
Szabványok
IEC 60947-7-1
UL 1059
Potenza dissipata secondo IEC 60947-7-x
3,6 W

Caractéristiques nominales selon UL

Č. osvědčení (cURus)
E60693

Note importante

Informations sur le produit
L'alvéole de test respecte la classe d'inflammabilité V-2 selon UL94.

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
