Propiedades
| Versión | Borne de distribuidor de potencial, Conexión brida-tornillo, azul, 70 mm², 215 A, 1000 V, Número de conexiones: 6, Número de pisos: 1 |
| Código | 2518570000 |

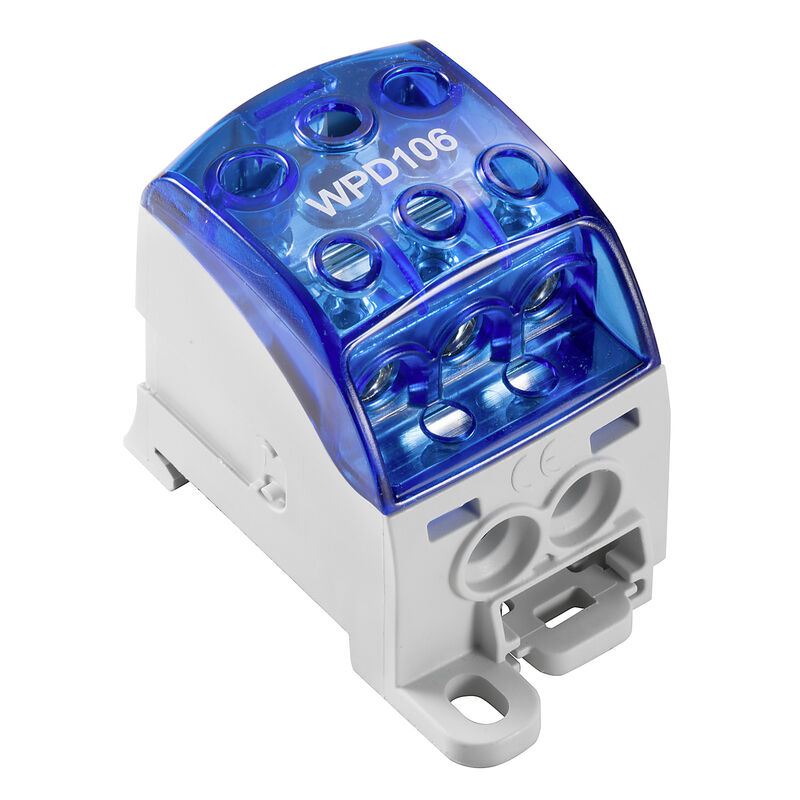

| Tipo | WPD 106 1X70/2X25+3X16 BL |
| GTIN (EAN) | 4050118531824 |
| Cantidad | 1 Pieza |
| Profundidad | 50,4 mm |
| Profundidad (pulgadas) | 1,984 inch |
| Altura | 74,5 mm |
| Altura (pulgadas) | 2,933 inch |
| Anchura | 39,5 mm |
| Anchura (pulgadas) | 1,555 inch |
| Peso neto | 200 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Material | Wemid |
| Color | azul |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | CNEX16ATEX0005U |
| Núm. de certificación (IECEX) | IECEXCNEX16.0005U |
| Tensión máx. (ATEX) | 880 V |
| Corriente (ATEX) | 160 A |
| Sección máx. del conductor (ATEX) | 50 mm² |
| Tensión máx. (IECEx) | 880 V |
| Corriente (IECEX) | 160 A |
| Versión | Conexión brida-tornillo |
| Tapa final obligatoria | No |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | Sí |
| Carril |
Placa de montaje
TS 35 |
| Función N | Sí |
| Función PE | No |
| Función PEN | No |
| Indicación de montaje | Carril/ Placa de montaje |
| Lados abiertos | cerrado |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Dirección de conexión | lateral |
| Número de conexiones | 6 |
| Sección de conexión del conductor AWG, min. | AWG 16 |
| Sección de conexión del conductor AWG, máx. | AWG 2/0 |
| Sección de conexión del conductor, flexible, max. | 0 mm² |
| Sección de embornado, máx. | 70 mm² |
| Sección de embornado, mín. | 1,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 50 mm² |
| Sección del conductor, semirrígido, máx. | 70 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 25 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tipo de conexión 2 | Conexión brida-tornillo |
| Núm. de certificación (cCSAus) | 70128467 |
| Carril |
Placa de montaje
TS 35 |
| Indicación de montaje | Carril/ Placa de montaje |
| Normas |
IEC 60947-7-1
UL 1059 |
| Número de polos | 1 |
| Sección de conexión del conductor AWG, min. | AWG 16 |
| Sección de conexión del conductor AWG, máx. | AWG 2/0 |
| Sección nominal | 70 mm² |
| Tensión nominal | 1.000 V |
| Tensión nominal AC | 1.000 V |
| Tensión nominal DC | 1.500 V |
| Intensidad nominal | 215 A |
| Corriente en conductor máximo | 215 A |
| Normas |
IEC 60947-7-1
UL 1059 |
| Pérdida de potencia según la norma IEC 60947-7-x | 4,8 W |
| Núm. de certificación (cURus) | E60693 |
| Información de producto | El conector cumple la clase de inflamabilidad V-2 según UL94. |
| Homologación/certificado/documento de conformidad | |
| Datos de ingeniería | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Documentación del usuario | |
| Catálogo |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| ECLASS 15.0 | 27-25-01-19 |
| Homologaciones |         |
| ROHS | Conformidad |
| UL File Number Search | |
| Núm. de certificación (cURus) | E60693 |
