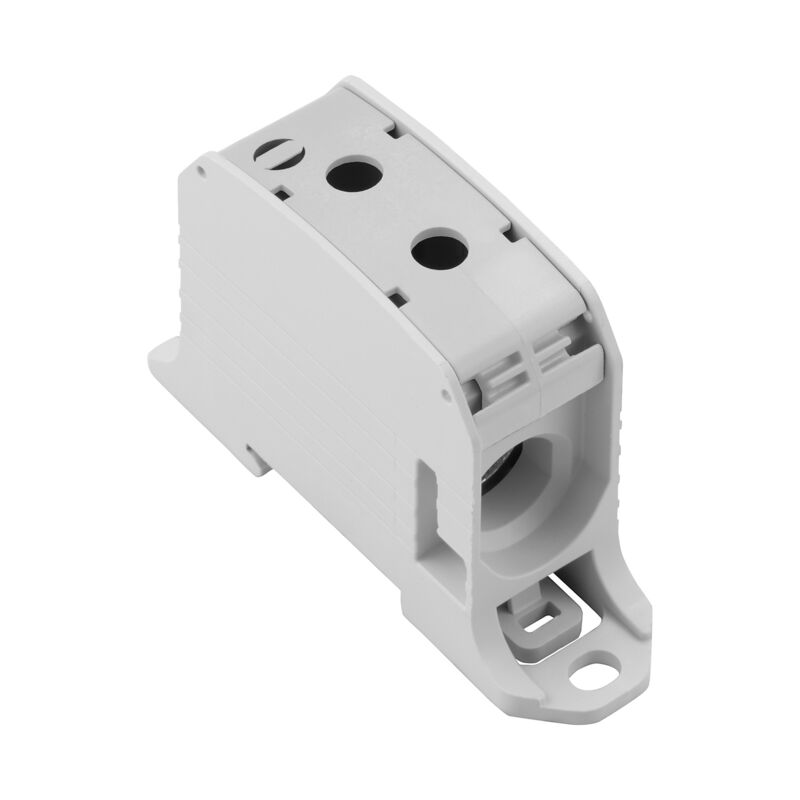

接线端子WPD 131 1X95/1X95 GY
产品图片
接线端子WPD 131 1X95/1X95 GY
接线端子WPD 131 1X95/1X95 GY
接线端子WPD 131 1X95/1X95 GY
接线端子WPD 131 1X95/1X95 GY
接线端子WPD 131 1X95/1X95 GY

接线端子WPD 131 1X95/1X95 GY

Morsetto ripartitore di potenziale, Collegamento a vite, Grigio chiaro, 95 mm², 232 A, 1000 V, Numero di collegamenti: 1, Numero di piani: 1

Ürün No. 2503090000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 6 İlgili ürünler 54
Tanúsítványok Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto 자재 데이터 PT OKIECEx/ATEX névleges adat 시스템 사양 Kiegészítő műszaki adatok Conductors for clamping (additional connection) 可压接导线 (额定联接) General Dati dimensionamento UL rating data Nota importante Classifications

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/1eda190c-1eea-43bb-9dc8-922367553621/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

Dati generali per l’ordinazione

Version
Morsetto ripartitore di potenziale, Collegamento a vite, Grigio chiaro, 95 mm², 232 A, 1000 V, Numero di collegamenti: 1, Numero di piani: 1
Order No.
2503090000
Type
WPD 131 1X95/1X95 GY
GTIN (EAN)
4050118516920
数量
2 adet

Dimensioni e pesi

Depth
57 mm
깊이 (인치)
2,244 inch
Height
93 mm
Height (inches)
3,661 inch
Width
28 mm
Szerokość (cale)
1,102 inch
净重
96 g

Temperature

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Varaktig driftstemperatur, min.
-50 °C
Varaktig driftstemperatur, max.
120 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
Bez SVHC powyżej 0,1 wt%

자재 데이터

Základní materiál
Wemid
Barevný
Светло-серый
Klasifikace hořlavosti UL 94
V-0

PT OKIECEx/ATEX névleges adat

Certificate No. (ATEX)
CNEX18ATEX0016U
Certificate No. (IECEX)
IECEXNEX18.0010U
最大电压（欧洲防爆标准ATEX）
880 V
Current (ATEX)
232 A
Ledararea max. (ATEX)
95 mm²
最大电压（国际电工委员会IECEX）
880 V
Ström (IECEX)
232 A

시스템 사양

Verze
스크류 결선
Nutná koncová deska
No
电位数量
1
Počet úrovní
1
Количество контактных гнезд на уровень
2
Úrovně propojené interně
Nej
PE připojení
Nej
Nosná lišta
TS 35
PE 功能
No

Kiegészítő műszaki adatok

安装指导
Tartósínek / szerelőlapok
安装方式
Felpattintható
防爆版
Igen

Conductors for clamping (additional connection)

Connection type, additional connection
Screw connection

可压接导线 (额定联接)

Clamping range, max.
95 mm²
Clamping range, min.
10 mm²
Connection direction
on side
Number of connections
1
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
70 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
10 mm²
Průřez připojení vodiče, pevné jádro, max.
95 mm²
Průřez připojení vodiče, pevné jádro, min.
10 mm²
Průřez připojení vodičů, jemně stáčené, max.
95 mm²
Průřez připojení vodičů, jemně stáčené, min.
10 mm²
Průřez připojení vodičů, splétané, max.
95 mm²
Průřez připojení vodičů, splétané, min.
10 mm²
Type of connection
Conexión brida-tornillo
Type of connection 2
Conexión brida-tornillo
Wire connection cross section AWG, max.
AWG 3/0
Wire connection cross section AWG, min.
AWG 8
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
10 mm²

General

Installation advice
Terminal rail / mounting plate
Mounting rail
TS 35
Number of poles
1
Standards
IEC 60947-7-1
UL 1059
CSA
Wire connection cross section AWG, max.
AWG 3/0
Wire connection cross section AWG, min.
AWG 8

Dati dimensionamento

Jmenovitý průřez
95 mm²
Jmenovité napětí
1.000 V
Jmenovité AC napětí
1.000 V
Jmenovité DC napětí
1.000 V
Jmenovitý proud
232 A
Proud při maximu vodičů
232 A
Standardy
IEC 60947-7-1
UL 1059
CSA
Volume resistance according to IEC 60947-7-x
0,14 mΩ
额定浪涌电压
8 kV
功率损耗符合 IEC 60947-7-x
7,42 W
Short-time withstand current resistance
8/20µs with 50 kA
Kategorie rázového napětí
III
Závažnost znečištění
3

UL rating data

cURus 证书号
E60693

Nota importante

Product information
Troverete ulteriori informazioni nella sezione download del catalogo online

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
