WPD 232 2X185/2X185 BL

Borne de distribuidor de potencial, Conexión brida-tornillo, azul, 185 mm², 353 A, 1000 V, Número de conexiones: 4, Número de pisos: 1, TS 35, V-0, Wemid

N.º de artículo 2502810000

Propiedades

Datos generales para pedido

Versión	Borne de distribuidor de potencial, Conexión brida-tornillo, azul, 185 mm², 353 A, 1000 V, Número de conexiones: 4, Número de pisos: 1, TS 35, V-0, Wemid
Código	2502810000
Tipo	WPD 232 2X185/2X185 BL
GTIN (EAN)	4050118516630
Cantidad	1 Pieza

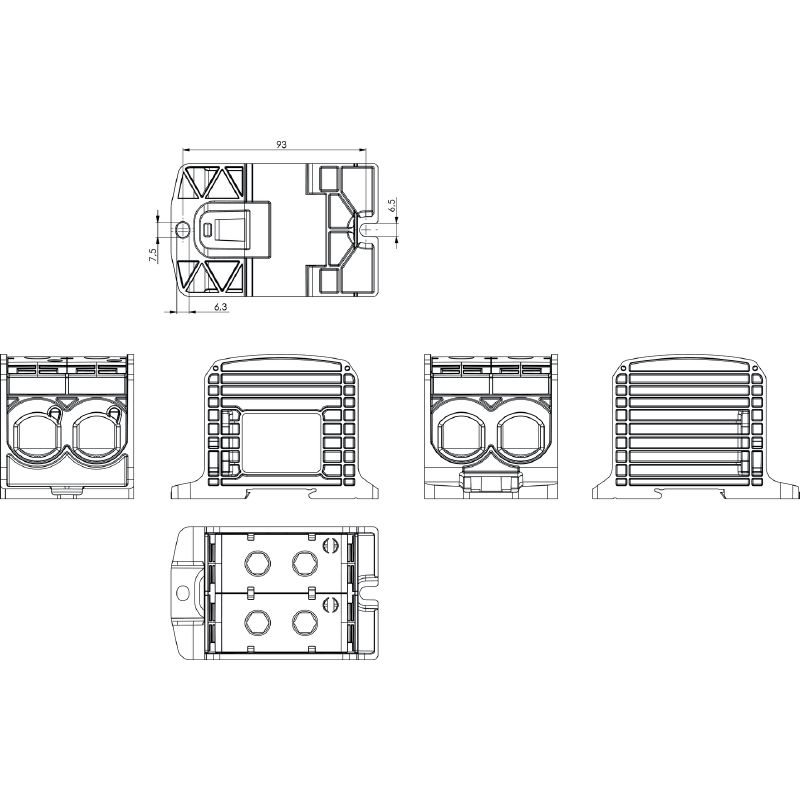

Dimensiones y pesos

Profundidad	73,5 mm
Profundidad (pulgadas)	2,894 inch
Altura	105 mm
Altura (pulgadas)	4,134 inch
Anchura	67,6 mm
Anchura (pulgadas)	2,661 inch
Peso neto	405,6 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-50 °C
Temperatura permanete de trabajo, max.	120 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	azul
Grado inflamabilidad según UL 94	V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)	CNEX18ATEX0016U
Núm. de certificación (IECEX)	IECEXNEX18.0010U
Tensión máx. (ATEX)	1100 V
Corriente (ATEX)	353 A
Sección máx. del conductor (ATEX)	185 mm²
Tensión máx. (IECEx)	1100 V
Corriente (IECEX)	353 A

Valores característicos del sistema

Versión	Conexión brida-tornillo
Tapa final obligatoria	No
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	4
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 35

Otros datos técnicos

Indicación de montaje	Carril/ Placa de montaje
Tipo de montaje	enclavado
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

Conexión brida-tornillo

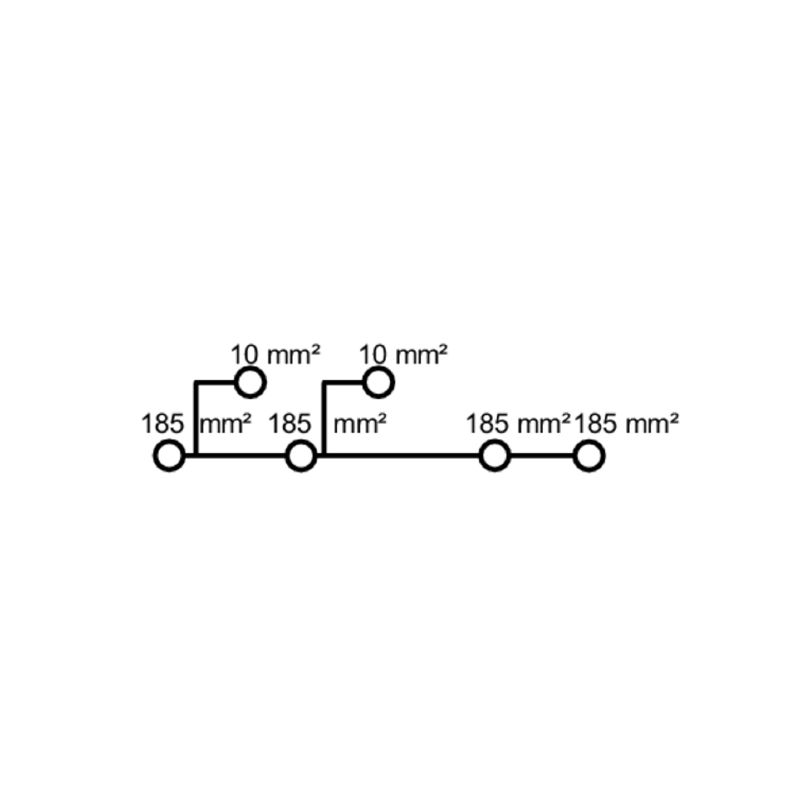

Conductor embornable (conexión nominal)

Número de conexiones	4
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	150 mm²
Sección del conductor, semirrígido, máx.	185 mm²
Sección transversal de conductor, núcleo rígido, máx.	185 mm²
Tipo de conexión	Conexión brida-tornillo
Tipo de conexión 2	Conexión brida-tornillo

Generalidades

Carril	TS 35
Indicación de montaje	Carril/ Placa de montaje
Normas	IEC 60947-7-1 UL 1059 CSA
Número de polos	1

Datos nominales

Sección nominal	185 mm²
Tensión nominal	1.000 V
Tensión nominal AC	1.000 V
Tensión nominal DC	1.000 V
Intensidad nominal	353 A
Normas	IEC 60947-7-1 UL 1059 CSA
Resistencia de paso según IEC 60947-7-x	0,09 mΩ
Sobretensión de choque nominal	8 kV

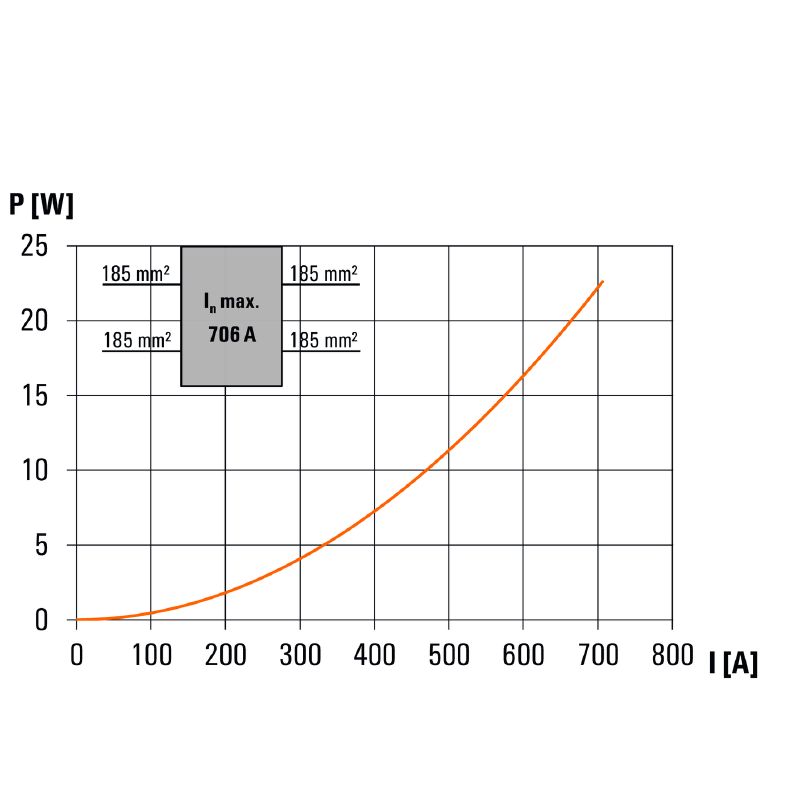

Pérdida de potencia según la norma IEC 60947-7-x	11,3 W
Resistencia a corrientes de corta duración	8/20 µs con 50 kA
Categoría de sobretensión	III
Grado de polución	3

Datos nominales según UL

Núm. de certificación (cURus)

E60693

Indicación importante

Información de producto

Encontrará información adicional en la sección de descarga del catálogo en línea.

Descargas

Homologación/certificado/documento de conformidad	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40464)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39836)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2502810000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502810000)
Documentación del usuario	[DATA SHEET WPD 232](https://mdcop.weidmueller.com/mediadelivery/asset/900_81018) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 232](https://mdcop.weidmueller.com/mediadelivery/asset/900_105985) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Homologaciones

Homologaciones	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
