Propiedades

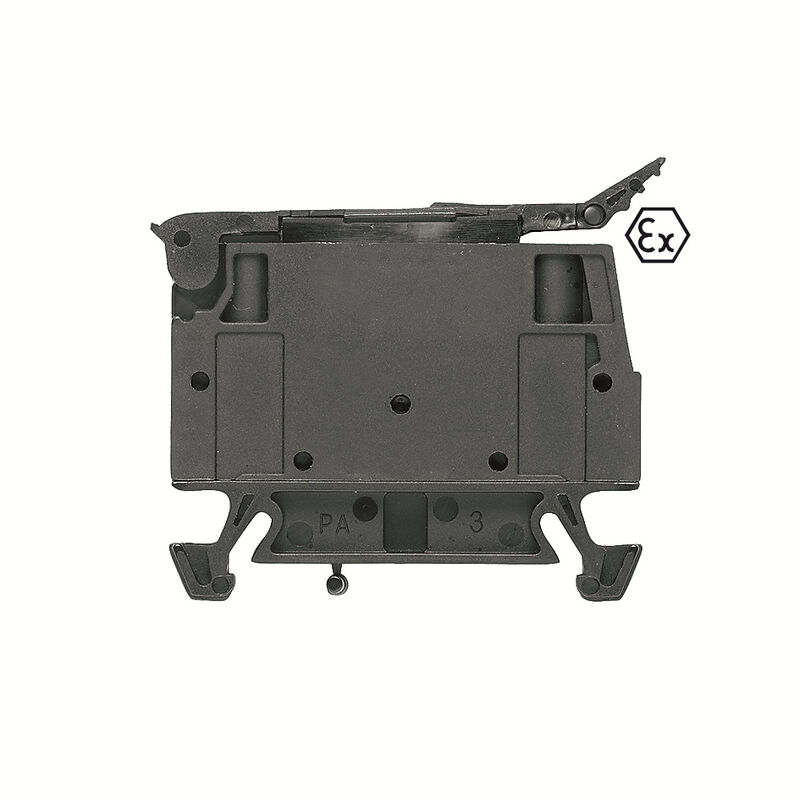

| Versión | Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 6.3 A, 36 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-0, Wemid, G-Si. 5 x 20 |
| Código | 2564350000 |
| Tipo | WSI 4/LD 10-36V AC/DC |
| GTIN (EAN) | 4050118581584 |
| Cantidad | 50 Pieza |
| Profundidad | 42,5 mm |
| Profundidad (pulgadas) | 1,673 inch |
| Altura | 50,7 mm |
| Altura (pulgadas) | 1,996 inch |
| Anchura | 8 mm |
| Anchura (pulgadas) | 0,315 inch |
| Peso neto | 10,16 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | negro |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | DEMKO14ATEX1389U |
| Núm. de certificación (IECEX) | IECEXUL14.0097U |
| Corriente (ATEX) | 6.3 A |
| Sección máx. del conductor (ATEX) | 4 mm² |
| Corriente (IECEX) | 6.3 A |
| Sección máx. del conductor (IECEX) | 4 mm² |
| Caracterización EN 60079-7 | Ex ec II C Gc |
| Etiqueta Ex 2014/34/UE | II 3 G |
| Versión |
Conexión brida-tornillo
Separador de fusibles con LED cerrado |
| Tapa final obligatoria | No |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Tipo de montaje | enclavado |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Calibre según 60 947-1 | A3 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 8 mm |
| Número de conexiones | 2 |
| Par de apriete con atornillador eléctrico, tipo DMS | 2 |
| Par de apriete, max. | 0,4 Nm |
| Par de apriete, min. | 0,4 Nm |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 1,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tipo de conexión 2 | Conexión brida-tornillo |
| Tornillo de apriete | M 2,5 |
| Tipo de tensión para el indicador | AC/DC |
| Indicación | LED |
| portafusible | G-Si. 5 x 20 |
| Tensión de servicio, máx. | 36 V |
| Tipo de tensión para el indicador | AC/DC |
| Carril | TS 35 |
| Normas | IEC 60947-7-3 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 4 mm² |
| Tensión nominal | 36 V |
| Tensión nominal para bornes contiguos | 500 V |
| Tensión nominal DC | 36 V |
| Intensidad nominal | 6,3 A |
| Corriente en conductor máximo | 6,3 A |
| Normas | IEC 60947-7-3 |
| Resistencia de paso según IEC 60947-7-x | 1 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,02 W |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 30 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 30 AWG |
| Información de producto | La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_41622)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253963) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253964) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165087) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_295701) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2564350000) |
| Documentación del usuario |
[NTI WSI 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_41623)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Homologaciones |        |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
