WTA 5/10

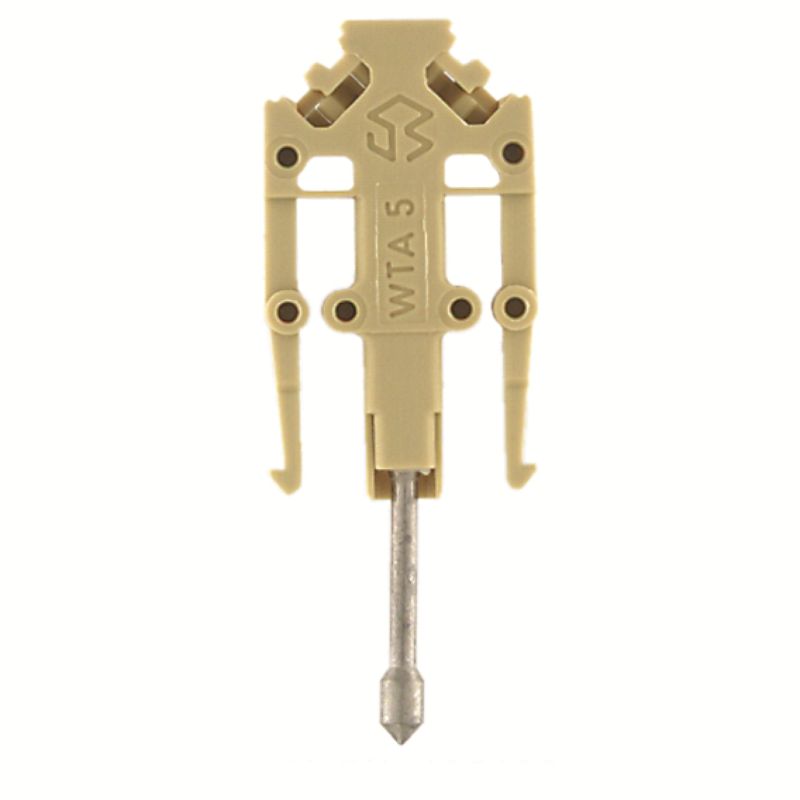

Produktillustration

WTA 5/10

Testadapter (plint), 0.75 mm², 250 V, 6 A

Produkt-ID 1062060000
Ladda ner datablad Produktdokumentation Tekniskt stöd
Använda produkter 89
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (Märkanslutning) Mått Allmänt Märkdata Produktillustrationer Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Testadapter (plint), 0.75 mm², 250 V, 6 A
Art.nr.
1062060000
Typ
WTA 5/10
GTIN (EAN)
4008190020781
Förp.
5 items

Mått och vikter

Djup
30,3 mm
Byggdjup (tum)
1,193 inch
Höjd
17 mm
Bygghöjd (tum)
0,669 inch
Bredd
5 mm
Byggbredd (tum)
0,197 inch
Nettovikt
19,62 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-60 °C…85 °C
Kontinuerlig drifttemperatur, min.
−50 °C
Kontinuerlig drifttemperatur, max.
100 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
fb1756cb-1941-42d9-9a81-7624ba3e17bb

Materialdata

Grundläggande material
PA 66
Färgkod
beige
Brännbarhetsklass enligt UL 94
V-2

Systemparametrar

Antal potentialer
10
Antal våningar
1

ytterligare tekniska data

med rasttapp
Ja
Monteringsanvisning
Direktmontage

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
1,5 mm²
Anslutningsarea, flertrådig, min.
0,5 mm²
Anslutningsriktning
på sidan
Anslutningstyp
Stickanslutning
Antal anslutningar
1
Avisoleringslängd
6 mm
Ledaranslutningsarea, flertrådig, max.
1 mm²
Ledararea, entrådig, max.
1 mm²
Ledararea, entrådig, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
1 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledningsdiameter (märkanslutning), max.
1,5 mm²
Ledningsdiameter (märkanslutning), min.
0,5 mm²
Åtdragningsmoment, max.
0,3 Nm
Åtdragningsmoment, min.
0,3 Nm

Mått

Delning i mm (P)
5 mm
Höjd med DIN-skena (TS 35)
68,2 mm

Allmänt

Antal poler
10
Monteringsanvisning
Direktmontage

Märkdata

Märkarea
0,75 mm²
Märkspänning
250 V
Märkström
6 A
Kontaktmotstånd
3,56 mΩ
Effektförlust (IEC 60947-7-x)
0,29 W

Produktillustrationer

Överskrift för figur 02
Produktillustration
Bildtext-02
Avbildning liknande

Klassificeringar

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
