Propiedades
| Versión | Serie Z, Borne con componentes, Bornes de doble piso, Sección nominal: 2.5 mm², Conexión directa |
| Código | 1748790000 |
| Tipo | ZDK 2.5/R/2 |
| GTIN (EAN) | 4032248006151 |
| Cantidad | 50 Pieza |
| Profundidad | 53 mm |
| Profundidad (pulgadas) | 2,087 inch |
| Altura | 79,5 mm |
| Altura (pulgadas) | 3,13 inch |
| Anchura | 5,1 mm |
| Anchura (pulgadas) | 0,201 inch |
| Peso neto | 10,62 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 120 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Beige oscuro |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión |
Conexión directa
Con resistor para conexión transversal enchufable abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 2 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | Sí |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Versión a prueba de explosivos | No |

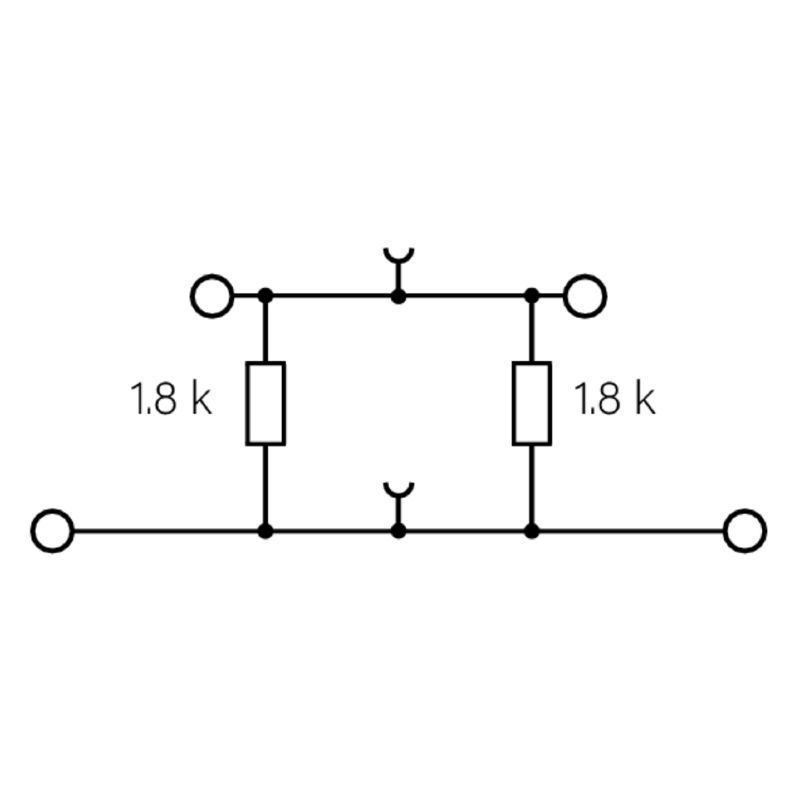

| Componente resistor |
|
| Número de conexiones | 4 |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 2,5 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 2,5 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión directa |
| Tipo de conexión 2 | Conexión directa |
| Carril | TS 35 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 24 V |
| Intensidad nominal | 10 A |
| Corriente en conductor máximo | 0,5 A |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Información de producto | Debe tenerse en cuenta la temperatura de trabajo permanente |
| Homologación/certificado/documento de conformidad |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36752)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44717) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1748790000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1748790000) |
| Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Homologaciones |   |
| ROHS | Conformidad |
