Propiedades
| Versión | Serie Z, Conector, Beige oscuro, Montaje directo |
| Código | 1815840000 |

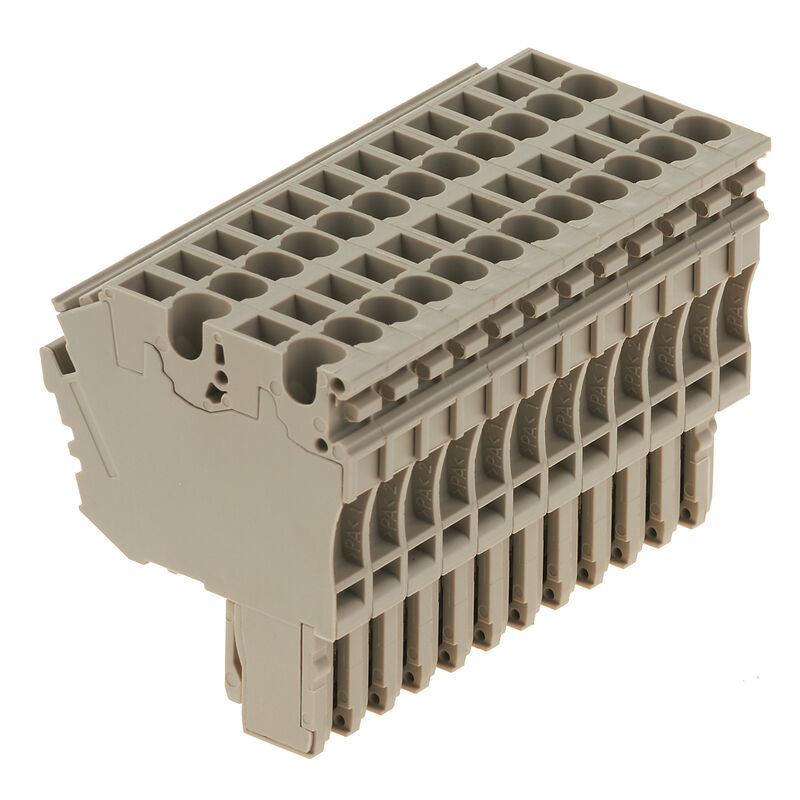

| Tipo | ZP 2.5/2AN/QV/12 |
| GTIN (EAN) | 4032248370474 |
| Cantidad | 10 Pieza |
| Profundidad | 41 mm |
| Profundidad (pulgadas) | 1,614 inch |
| Altura | 37 mm |
| Altura (pulgadas) | 1,457 inch |
| Anchura | 60 mm |
| Anchura (pulgadas) | 2,362 inch |
| Peso neto | 68,9 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 |
| Temperatura permanete de trabajo, max. | 120 |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Material | Wemid |
| Color | Beige oscuro |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión |
Juego de conectores
Conexión transversal enchufable Sistema de conexión con 2 conductores Conexión directa |
| Tapa final obligatoria | No |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Indicación de montaje | Montaje directo |
| Lados abiertos | cerrado |
| Tipo de montaje | insertado |
| Calibre según 60 947-1 | A2 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 10 mm |
| Número de conexiones | 24 |
| Sección de conexión del conductor AWG, min. | AWG 12 |
| Sección de conexión del conductor AWG, máx. | AWG 26 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión enchufable |
| Corriente Gr C (cCSAus) | 20 A |
| Corriente Gr D (cCSAus) | 5 A |
| Núm. de certificación (cCSAus) | 154685-1460993 |
| Sección máx. del conductor (cCSAusX) | 12 AWG |
| Sección mín. del conductor (cCSAusX) | 26 AWG |
| Tensión Gr C (cCSAus) | 300 V |
| Tensión Gr D (cCSAus) | 600 V |
| Indicación de montaje | Montaje directo |
| Normas | Según IEC 60947-7-1 |
| Número de polos | 12 |
| Sección de conexión del conductor AWG, min. | AWG 12 |
| Sección de conexión del conductor AWG, máx. | AWG 26 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 500 V |
| Tensión nominal para bornes contiguos | 500 V |
| Tensión máx. de soporte de embornado y sistema enchufable | 690 V |
| Tensión nominal DC | 500 V |
| Intensidad nominal | 24 A |
| Corriente en conductor máximo | 24 A |
| Normas | Según IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal | 6 kV |
| Sobretensión de choque nominal para bornes contiguos | 6 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Grado de polución | 3 |
| Corriente Gr C (cURus) | 20 A |
| Corriente Gr D (cURus) | 5 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 26 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 26 AWG |
| Tensión Gr C (cURus) | 300 V |
| Tensión Gr D (cURus) | 600 V |
| Homologación/certificado/documento de conformidad |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64123) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1815840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815840000) |
| Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Homologaciones |      |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
