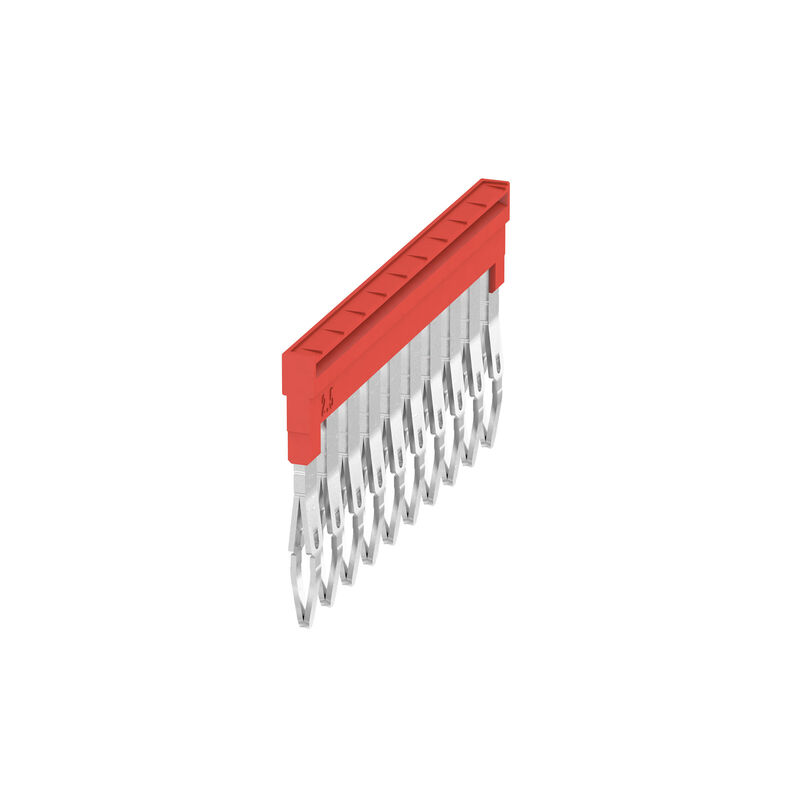

ZQV 1.5N/10 RD
Produktillustration

ZQV 1.5N/10 RD

Cross-connector (terminal), Plugged, red, 17.5 A, Number of poles: 10, Pitch in mm (P): 3.50, Insulated: Yes, Width: 33.5 mm

Produkt-ID 1985800000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Är tillbehör till 166 Använda produkter 460
Godkännanden General ordering data Wymiary i masa Температуры Environmental Product Compliance Material data Aaltri dati tecnici Mått Általános Märkdata Важное примечание Klassificeringar

Godkännanden

ROHS
Uppfyllelse

General ordering data

Utförande
Cross-connector (terminal), Plugged, red, 17.5 A, Number of poles: 10, Pitch in mm (P): 3.50, Insulated: Yes, Width: 33.5 mm
Art.nr.
1985800000
Typ
ZQV 1.5N/10 RD
GTIN (EAN)
4050118370393
Qty.
20 items

Wymiary i masa

Djup
21,9 mm
Depth (inches)
0,862 inch
Höjd
2,8 mm
Bygghöjd (tum)
0,11 inch
Bredd
33,5 mm
Byggbredd (tum)
1,319 inch
Nettovikt
3,391 g

Температуры

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Product Carbon Footprint
  • Vagga till grind:
    0.205 kg CO2 eq.

Material data

Basic material
Wemid
Color
röd
Brennbarkeitsklasse nach UL 94
V-0

Aaltri dati tecnici

Explosion-tested version
예
Type of fixing
Plugged

Mått

Pas en mm (P)
3,5 mm

Általános

Antal poler
10

Märkdata

Rated voltage
400 V
Nominal current
17,5 A

Важное примечание

Produktinformation
Due to stability and temperature reasons It is only possible to break out 60% of contact elements. The usage of cross connectors reduces the rated voltage to 400 V.The voltage reduced to 25 V if cut cross connection with blank cut edges are used.

Klassificeringar

ETIM 8.0
EC000489
ETIM 9.0
EC000489
ETIM 10.0
EC000489
ECLASS 14.0
27-25-03-03
ECLASS 15.0
27-25-03-03
