CON. BL 3.50/10/90F SN OR BX

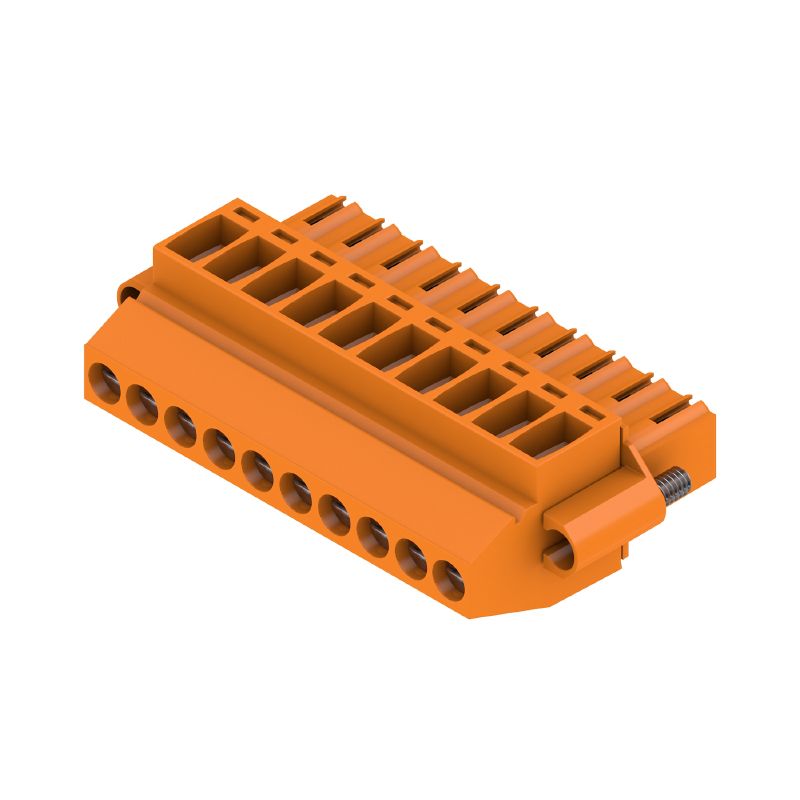

Imagen de producto
CON. BL 3.50/10/90F SN OR BX
Imagen de producto
CON. BL 3.50/10/90F SN OR BX
Dimensional drawing
CON. BL 3.50/10/90F SN OR BX
Graph
CON. BL 3.50/10/90F SN OR BX
Graph

CON. BL 3.50/10/90F SN OR BX

Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 10, 90°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 1639090000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Contrapiezas 16 Productos relacionados 39
Homologaciones 通用订货数据 Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

通用订货数据

Ausfuehrung
Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 10, 90°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja
Order No.
1639090000
Art
BL 3.50/10/90F SN OR BX
GTIN (EAN)
4008190276638
Qty.
42 Pieza
Valores característicos del producto
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Embalaje
Caja

Dimensiones y pesos

Tiefe
22,45 mm
Profundidad (pulgadas)
0,884 inch
Höhe
12 mm
Altura (pulgadas)
0,472 inch
Breite
42 mm
Anchura (pulgadas)
1,654 inch
Peso neto
10,66 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0,473 kg CO2 eq.

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie BL/SL 3.50
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
Conexión brida-tornillo
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Dirección de salida de conductor
90°
Número de polos
10
L1 en mm
31,5 mm
L1 en pulgadas
1,24 "
Número de series
1
Número de filas de polos
1
Sección nominal
1,5 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
completamente montado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Longitud de desaislado
6 mm
Tornillo de apriete
M 2
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
7 N
Fuerza de extracción/polo, máx.
5 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm
  • Tipo de par:
    Sujeción lateral
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,15 Nm
      • máx.:
        0,2 Nm

Datos del material

Insulating material
PBT
Colour
naranja
Colour chart (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Comparative Tracking Index (CTI)
≥ 200
Insulation resistance
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Contact material
Aleación de Cu
Contact surface
estañado
Layer structure of plug contact
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-30 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

Clamping range, min.
0,08 mm²
Clamping range, max.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Rígido, mín. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
avec embout isolé DIN 46 228/4, max.
1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409600000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409700000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      9025740000
    • Longitud de desaislado:
      • nominal:
        5 mm
    • Terminal tubular recomendado:
      9018910000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      9025750000
Reference text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
12 A
Corriente nominal, número de polos máx. (Tu=20 °C)
10 A
Rated current, min. number of poles (Tu=40°C)
10 A
Corriente nominal, número de polos máx. (Tu=40 °C)
8 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 100 A

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
154685-1318353
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
8 A
Intensidad nominal (Use Group D / UL 1059)
8 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
348 mm
Anchura VPE
137 mm
Altura de VPE
31 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, marcaje de homologación SEV, marcaje de homologación CSA
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN IEC 60512, apartado 7, sección 5 / 05.94
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.99
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/1
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/19 con terminal tubular
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 16/7
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥5 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/1
    • Tipo de conductor y sección de conductor:
      2 × AWG 24/19 con terminal tubular
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U1.5
    • Tipo de conductor y sección de conductor:
      H05V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/7
  • Evaluación:
    superado

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Diámetro exterior máx. del conductor: 2,9 mm
  • Diámetro exterior máx. del conductor: 2,9 mm
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
