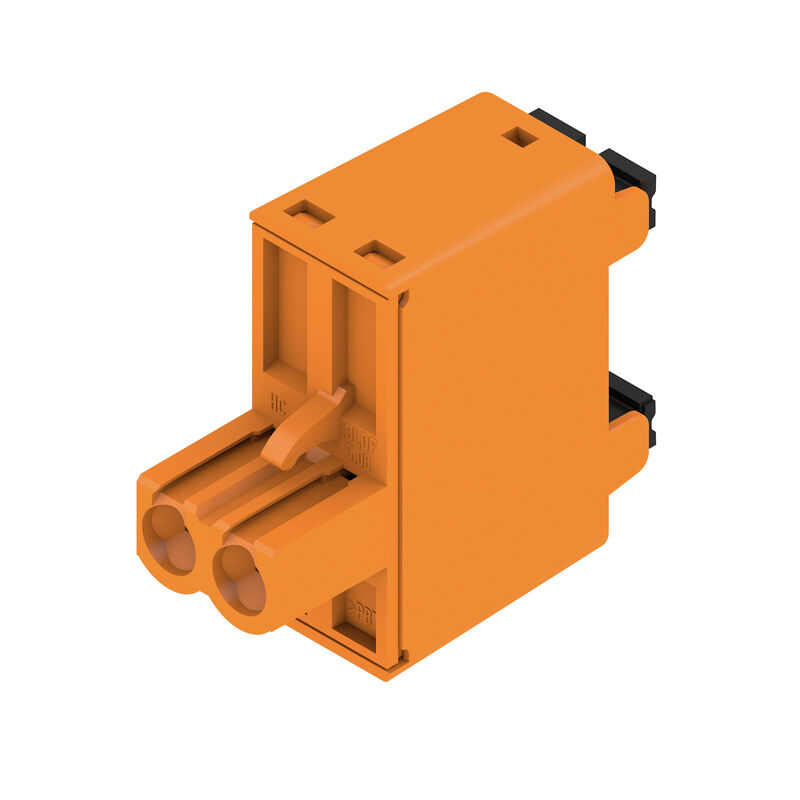

BLDF 5.08/02/180 SN OR BX
Product image
BLDF 5.08/02/180 SN OR BX
Product image
Similar to illustration
BLDF 5.08/02/180 SN OR BX
Dimensional drawing
BLDF 5.08/02/180 SN OR BX
Graph
BLDF 5.08/02/180 SN OR BX
Graph
BLDF 5.08/02/180 SN OR BX
Graph
BLDF 5.08/02/180 SN OR BX
Product benefits
Uncompromising functionality
High vibration resistance
BLDF 5.08/02/180 SN OR BX
Product benefits
Solid PUSH IN contact
Safe and durable
BLDF 5.08/02/180 SN OR BX
Product benefits
Cost-effective wiring
Quick and intuitive operation
BLDF 5.08/02/180 SN OR BX
Product benefits
Wide clamping range
Tool-free wire connection

BLDF 5.08/02/180 SN OR BX

PCB plug-in connector, female plug, 5.08 mm, Number of poles: 2, 180°, PUSH IN with actuator, Clamping range, max. : 3.31 mm², Box

Ürün No. 1001150000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 4 aksesuarıdır 18 Karşı parçalar 38 İlgili ürünler 15
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Dati di dimensionamento secondo IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Jmenovité údaje propojovacího konektoru podle normy DIN IEC Ważna informacja Классификации

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, female plug, 5.08 mm, Number of poles: 2, 180°, PUSH IN with actuator, Clamping range, max. : 3.31 mm², Box
Číslo objednávky
1001150000
Typ
BLDF 5.08/02/180 SN OR BX
GTIN (EAN)
4032248818020
Množství
120 adet
Product data
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Packaging
Box

Dimensions and weights

Hloubka
28,3 mm
Hloubka (v palcích)
1,114 inch
Výška
24,7 mm
Высота (в дюймах)
0,972 inch
Šířka
10,16 mm
Width (inches)
0,4 inch
Čistá hmotnost
5,83 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System Parameters

Product family
OMNIMATE Signal - series BL/SL 5.08
Type of connection
Przyłącze pola
Wire connection method
PUSH IN with actuator
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Number of poles
2
L1 in mm
5,08 mm
L1 in inches
0,2 "
Number of rows
1
Pin series quantity
1
Rated cross-section
2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Safe from finger touch
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Délka odizolování
10 mm
Screwdriver blade
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Plugging force/pole, max.
9,5 N
Pulling force/pole, max.
7,5 N

Material data

Izolační materiál
PBT
Barevný
pomarańczowy
Barva provozních prvků
черный
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Struktura vrstev kontaktu konektoru
4...8 µm Sn hot-dip tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Conductors suitable for connection

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
3,31 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2.8 mm x 2.0 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
    • Stripping length:
      • nominal:
        13 mm
    • Recommended wire-end ferrule:
      9036220000
Referenční text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
20,8 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,4 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,9 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
14,9 A
Propojovací konektor s jmenovitým proudem, min. počet pólů (Ta=20°C)
28,1 A
Propojovací konektor s jmenovitým proudem, max. počet pólů (Ta=20°C)
23,3 A
Jmenovitý proud propojka, min. počet pólů (Ta=40°C)
24,2 A
Propojovací konektor s jmenovitým proudem, max. počet pólů (Ta=40°C)
19,9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 120 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 12
Wire cross-section, AWG, max.
AWG 26
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 12
Wire cross-section, AWG, max.
AWG 26
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Packing

Packaging
Box
VPE length
351 mm
VPE width
137 mm
VPE height
38 mm

Jmenovité údaje propojovacího konektoru podle normy DIN IEC

Rated current cross-connector, max. number of poles (Ta=20°C)
23,3 A
Rated current cross-connector, max. number of poles (Ta=40°C)
19,9 A
Rated current cross-connector, min. number of poles (Ta=20°C)
28,1 A
Rated current cross-connector, min. number of poles (Ta=40°C)
24,2 A

Ważna informacja

IPC shoda
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Poznámky

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
